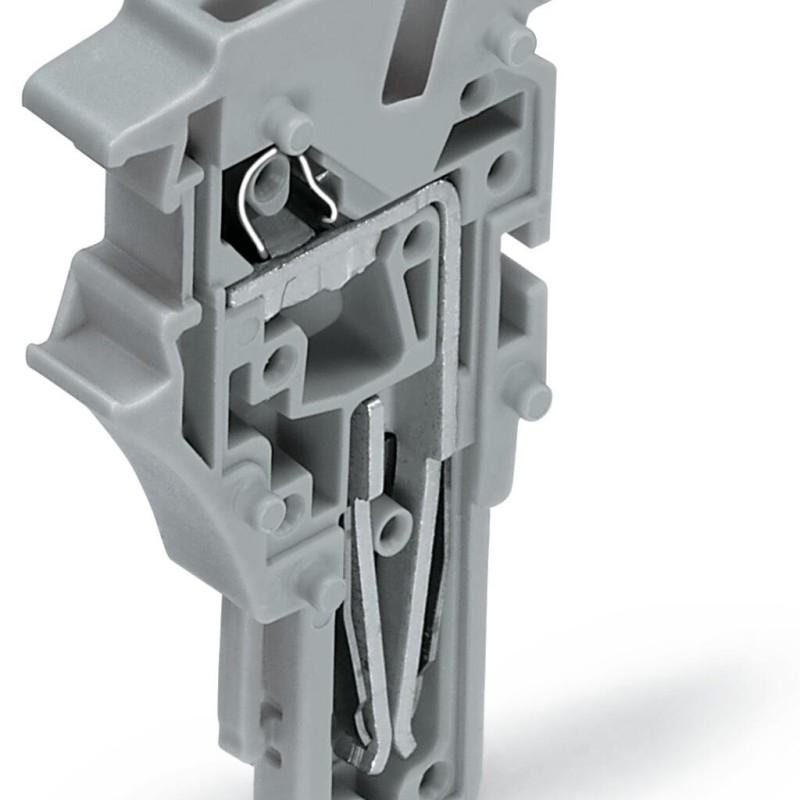

Опис 2022-171 Центральний модуль для 1-провідного роз'єму-розетки; Push-in CAGE CLAMP®; 4 мм²; сірий
Налаштування модульних гніздових штекерівМодульні гніздові штекери X-COM®S-SYSTEM від WAGO можуть бути налаштовані для застосувань, що вимагають різної кількості полюсів (напр., при розробці прототипів).
Модулі та кількість полюсів
Кастомізований штекер X-COM®S-SYSTEM
складається з:
- Одного базового модуля з інтегрованою торцевою пластиною
- До 13 центральних модулів (відповідає 15-полюсній штепсельній вилці = максимальна кількість полюсів)
- Одного кінцевого модуля
Призначення
Відповідно до стандарту EN 61984, з'єднувачі, що не мають здатності вимикати струм, не повинні з'єднуватися або роз'єднуватися під напругою або під навантаженням.
Складання
Для забезпечення належного кріплення окремих модулів один до одного без пошкодження фіксуючих засувок слід використовувати відповідний монтажний інструмент.
Основні характеристики 2022-171 Центральний модуль для 1-провідного роз'єму-розетки; Push-in CAGE CLAMP®; 4 мм²; сірий
Вимоги до навколишнього середовища
Робоча температура
-60 ... +105 °C
Температура при інсталяції
-35 ... +85 °C
Дані для підключення
Загальна кількість потенціалів
1
Затискні пристрої
1
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
3.3 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
сірий
Пожежне навантаження
0,053 МДЖ
Екологічні випробування (умови навколишнього середовища)
Вібрація та ударні навантаження для обладнання рухомого складу
Пройдено.
Вимірювання падіння напруги до і після кожної осі
Пройдено.
Випробування терміну служби за допомогою імітації підвищеного рівня вібрації, подібної до шуму
Випробування пройдено відповідно до розділу 9 стандарту
Вказівки щодо тестування
Осі X, Y та Z
Кількість ударів на вісь
3 позитивні та 3 негативні.
Моніторинг несправностей/обривів контактів
Пройдено.
Прискорення
5g (найвищий рівень тестування для всіх осей)
Процедура випробування (застосування на залізничному транспорті) – Ролик
DIN EN 61373 (VDE 0115-0106):2011-04
Розширений діапазон випробувань: Моніторинг несправностей/обриві
Пройдено.
Розширений обсяг випробувань: Вимірювання падіння напруги до і після кожної осі
Пройдено.
Спектр/місце встановлення
Випробування на довговічність, категорія 1, клас A/B
Технічні умови Застосування в залізничному транспорті – Рухомий склад – Електронне обладнання
DIN EN 50155 (VDE 0115-200):2022-06
Тривалість тесту на вісь
5 h
Тривалість шоку
30 мс
Функціональне випробування за допомогою вібрації, подібної до шу
Випробування пройдено відповідно до розділу 8 стандарту
Частота
f1 = 5 Гц до f2 = 150 Гц
Шок-тест
Випробування пройдено відповідно до розділу 10 стандарту
Шокова форма
Половина синуса
З'єднання 1
Довжина стрічки
10 ... 12 мм
З'єднувальні провідникові матеріали
Мідь
Кількість полюсів
1
Монолітний провідник
0,25 ... 4 мм² / 22 ... 12 AWG
Напрямок підключення
Фронтальне підключення
Номінальний переріз
2,5 мм ²
Одножильний провідник; вставна зачистка
0,75 ... 4 мм² / 18 ... 12 AWG
Примітка (переріз провідника)
Залежно від характеристики провідника, провідник з меншим поперечним перерізом також може бути вставлений за допомогою втискної муфти.
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
Інструмент для роботи
Тонкожильний провідник
0,25 ... 4 мм² / 22 ... 12 AWG
Тонкожильний провідник; з ізольованим наконечником
0,25 ... 2,5 мм² / 22 ... 14 AWG
Тонкожильний провідник; з наконечником; втискна заделка
1 ... 2,5 мм² / 18 ... 14 AWG
Механічні характеристики
Захист від обертання
Так.
Кодування змінних
Так.
Рівень розмітки
Бічне маркування
Фізичні дані
Висота
40.5 мм
Глибина
22,4 мм
Ширина
5,2 мм
Штекерне з'єднання
Захист від неправильного ввімкнення
Ні.
Підключення без втрати відстані між штифтами
Так.
Роз'єм (тип з'єднання)
для диригента
Тип контакту (штекерний роз'єм)
Гніздо / розетка
