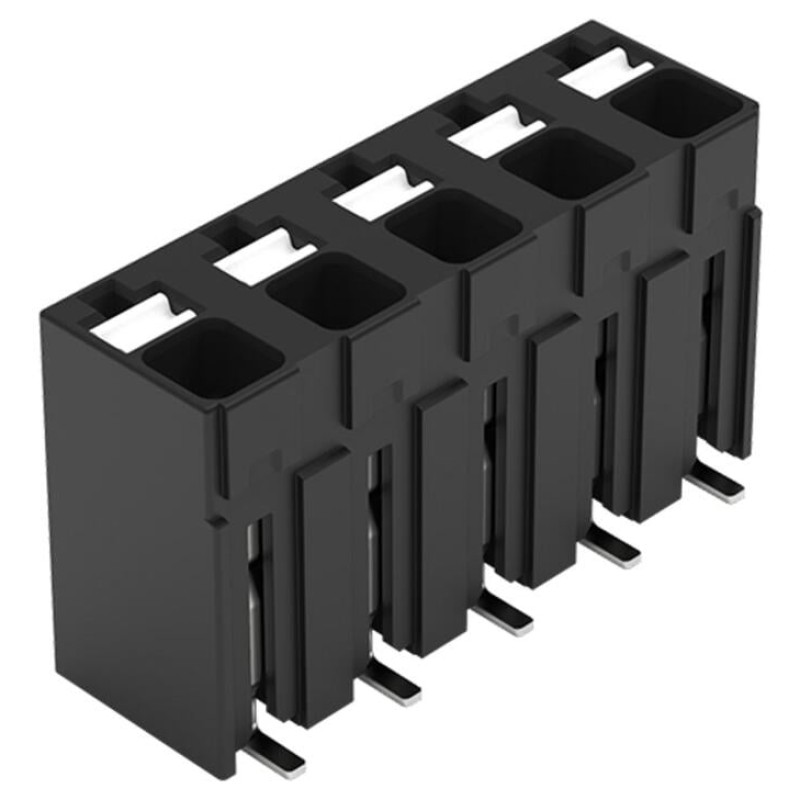

Опис 2086-3105/700-000/997-607 SMD клемна колодка на друковану плату; кнопка; 1.5 мм²; чорний
- Ідеально підходить для компактного підключення пристроїв, проходу через панель і в умовах обмеженого простору
- Вставне окінцювання CAGE CLAMP® одножильних і багатожильних провідників
- Доступні варіанти SMD і THR
- Поставка в стрічковій упаковці для повної інтеграції в процес пайки SMT
- Кнопка переміщається в напрямку підключення провідника
- Підключення провідника і напрямок з'єднання паралельно або перпендикулярно друкованій платі
Основні характеристики 2086-3105/700-000/997-607 SMD клемна колодка на друковану плату; кнопка; 1.5 мм²; чорний
Вимоги до навколишнього середовища
Граничний діапазон температур
-60 ... +105 °C
Робоча температура
-60 ... +105 °C
Температура при інсталяції
-35 ... +60 °C
Дані для підключення
Загальна кількість потенціалів
5
Кількість рівнів
1
Кількість типів підключення
1
Дані про матеріал
MSL за J-STD 020D
1
Ізоляційний матеріал (основний корпус)
Поліфталімід (PPA GF)
Вага
5.3 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
чорний
Контактний матеріал
Електролітична мідь (ECu)
Матеріал притискної пружини
Хромонікелева пружинна сталь (CrNi)
Пожежне навантаження
0,083 МДЖ
Покриття контактів
Олово
Екологічні випробування (умови навколишнього середовища)
Вібрація та ударні навантаження для обладнання рухомого складу
Пройдено.
Вимірювання падіння напруги до і після кожної осі
Пройдено.
Випробування терміну служби за допомогою імітації підвищеного рівня вібрації, подібної до шуму
Випробування пройдено відповідно до розділу 9 стандарту
Вказівки щодо тестування
Осі X, Y та Z
Кількість ударів на вісь
3 позитивні та 3 негативні.
Моніторинг несправностей/обривів контактів
Пройдено.
Прискорення
5g (найвищий рівень тестування для всіх осей)
Процедура випробування (застосування на залізничному транспорті) – Ролик
DIN EN 61373 (VDE 0115-0106):2011-04
Розширений діапазон випробувань: Моніторинг несправностей/обриві
Пройдено.
Розширений обсяг випробувань: Вимірювання падіння напруги до і після кожної осі
Пройдено.
Спектр/місце встановлення
Випробування на довговічність, категорія 1, клас A/B
Технічні умови Застосування в залізничному транспорті – Рухомий склад – Електронне обладнання
DIN EN 50155 (VDE 0115-200):2022-06
Тривалість тесту на вісь
5 h
Тривалість шоку
30 мс
Функціональне випробування за допомогою вібрації, подібної до шу
Випробування пройдено відповідно до розділу 8 стандарту
Частота
f1 = 5 Гц до f2 = 150 Гц
Шок-тест
Випробування пройдено відповідно до розділу 10 стандарту
Шокова форма
Половина синуса
З'єднання 1
Довжина стрічки
8 ... 9 мм
Кількість полюсів
5
Монолітний провідник
0,14 ... 1,5 мм² / 28 ... 16 AWG
Напрямок підключення провідника до друкованої плати
90 °
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
Кнопка
Тонкожильний провідник
0,14 ... 1,5 мм² / 26 ... 14 AWG
Тонкожильний провідник; з ізольованим наконечником
0,25 ... 0,75 мм²
Тонкожильний провідник; з неізольованим наконечником
0,25 ... 1,5 мм²

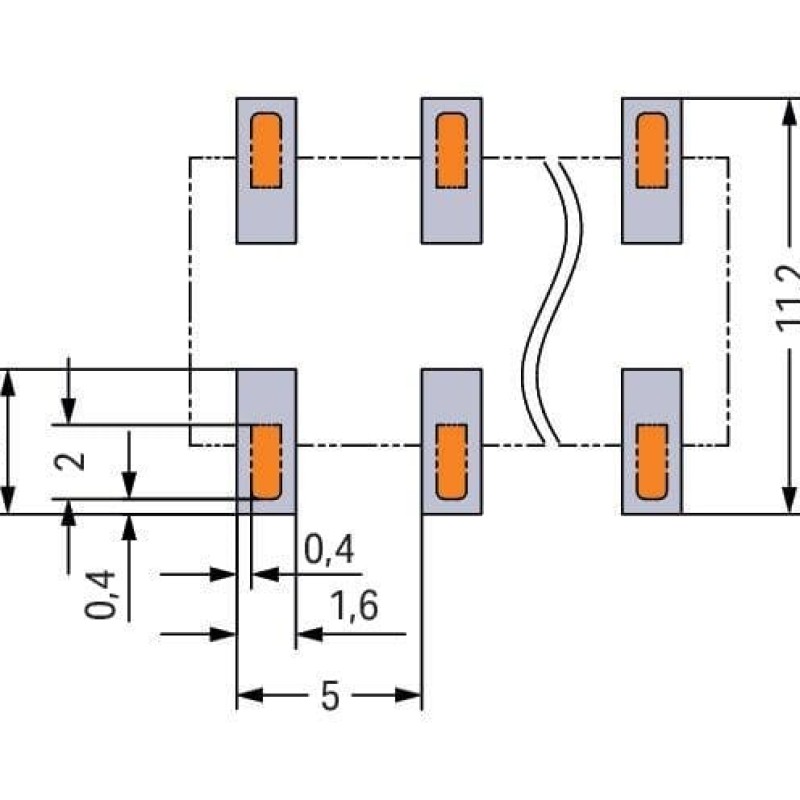

Контакт друкованої плати
Кількість виводів для пайки на потенціал
2
Контакт друкованої плати
SMD
Розташування контактів припою
по всій клемній колодці (в лінію)

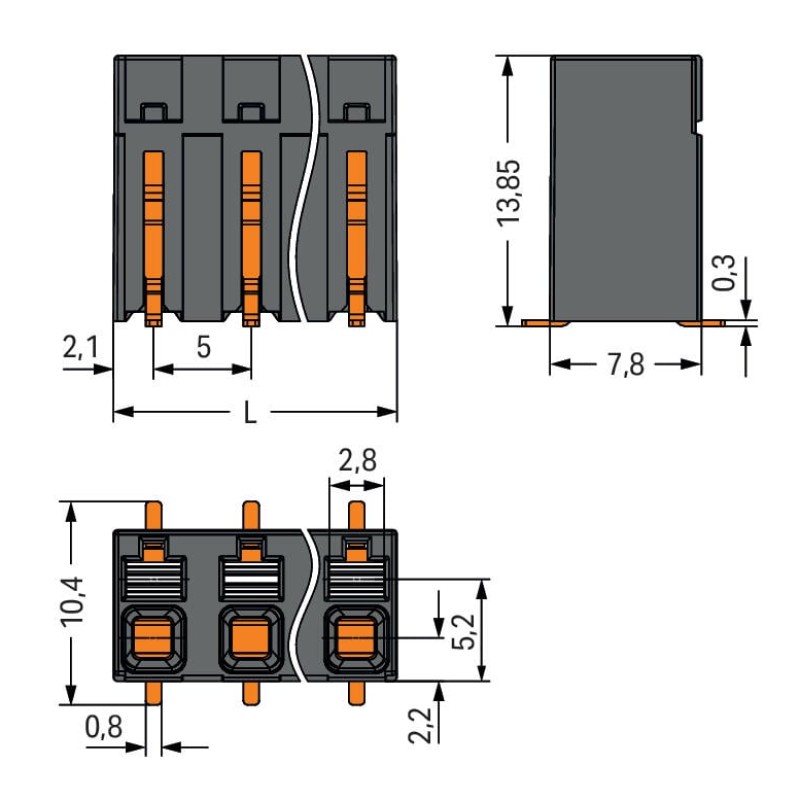

Фізичні дані
Відстань між штифтами
5 мм
Висота
13,85 мм
Глибина
7,8 мм

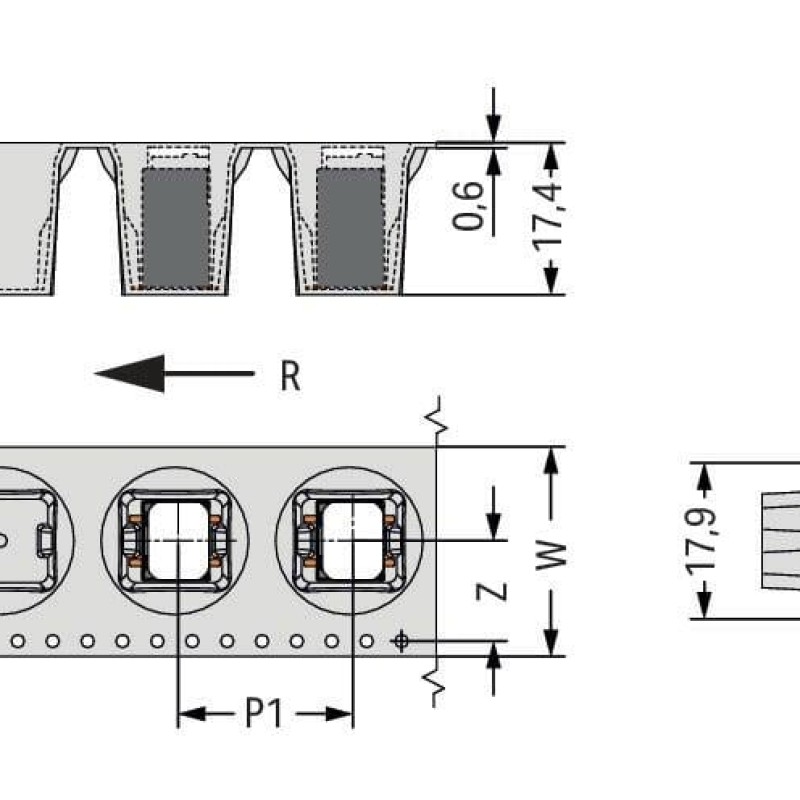

Діаметр рулону стрічкової упаковки
380 мм
Ширина
24,2 мм
Ширина стрічки
56 мм
