New
Під замовлення
Дата надходження: 28.06.2026
Артикул: 232-843/039-000
Виробник: Wago
327.89 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

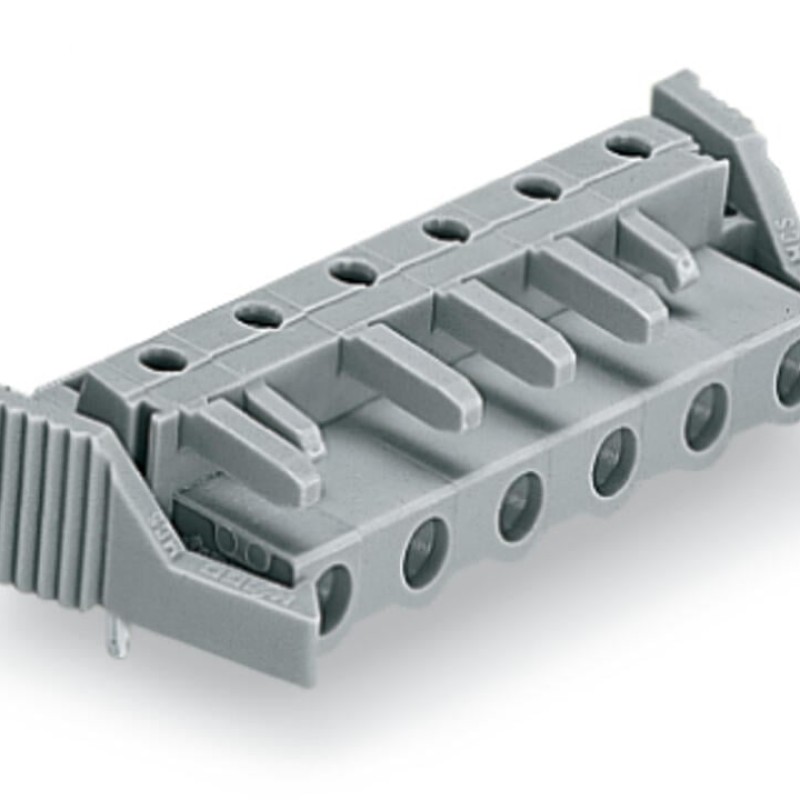

Опис 232-843/039-000 Гніздовий роз'єм THT; кутовий; Крок контактів 7.5 мм; сірий
- Горизонтальний або вертикальний монтаж друкованих плат за допомогою прямих або кутових виводів
- Для з'єднань плата-плата і плата-провідник
- Тонкозахищені виходи друкованих плат
- Легка ідентифікація входів і виходів друкованих плат
- З кодувальними пальцями
Основні характеристики 232-843/039-000 Гніздовий роз'єм THT; кутовий; Крок контактів 7.5 мм; сірий
Вимоги до навколишнього середовища
Граничний діапазон температур
-60 ... +85 °C
Температура при інсталяції
-35 ... +60 °C
Дані для підключення
Загальна кількість потенціалів
13
Кількість рівнів
1
Кількість типів підключення
1
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
15.2 g
Група матеріалів
I
Клас горючості згідно UL94
V0
Колір
сірий
Контактний матеріал
Мідний сплав
Пожежне навантаження
0,444 МДЖ
Покриття контактів
Олово
Екологічні випробування (умови навколишнього середовища)
Вібрація та ударні навантаження для обладнання рухомого складу
Пройдено.
Вимірювання падіння напруги до і після кожної осі
Пройдено.
Випробування терміну служби за допомогою імітації підвищеного рівня вібрації, подібної до шуму
Випробування пройдено відповідно до розділу 9 стандарту
Вказівки щодо тестування
Осі X, Y та Z
Кількість ударів на вісь
3 позитивні та 3 негативні.
Моніторинг несправностей/обривів контактів
Пройдено.
Прискорення
5g (найвищий рівень тестування для всіх осей)
Процедура випробування (застосування на залізничному транспорті) – Ролик
DIN EN 61373 (VDE 0115-0106):2011-04
Розширений діапазон випробувань: Моніторинг несправностей/обриві
Пройдено.
Розширений обсяг випробувань: Вимірювання падіння напруги до і після кожної осі
Пройдено.
Спектр/місце встановлення
Випробування на довговічність, категорія 1, клас A/B
Технічні умови Застосування в залізничному транспорті – Рухомий склад – Електронне обладнання
DIN EN 50155 (VDE 0115-200):2022-06
Тривалість тесту на вісь
5 h
Тривалість шоку
30 мс
Функціональне випробування за допомогою вібрації, подібної до шу
Випробування пройдено відповідно до розділу 8 стандарту
Частота
f1 = 5 Гц до f2 = 150 Гц
Шок-тест
Випробування пройдено відповідно до розділу 10 стандарту
Шокова форма
Половина синуса
З'єднання 1
Кількість полюсів
13
Контакт друкованої плати
Кількість виводів для пайки на потенціал
1
Контакт друкованої плати
ТТТ.
Розташування контактів припою
по всьому гніздовому роз'єму (в лінію)
Механічні характеристики
Захист від обертання
Так.
Кодування змінних
Так.

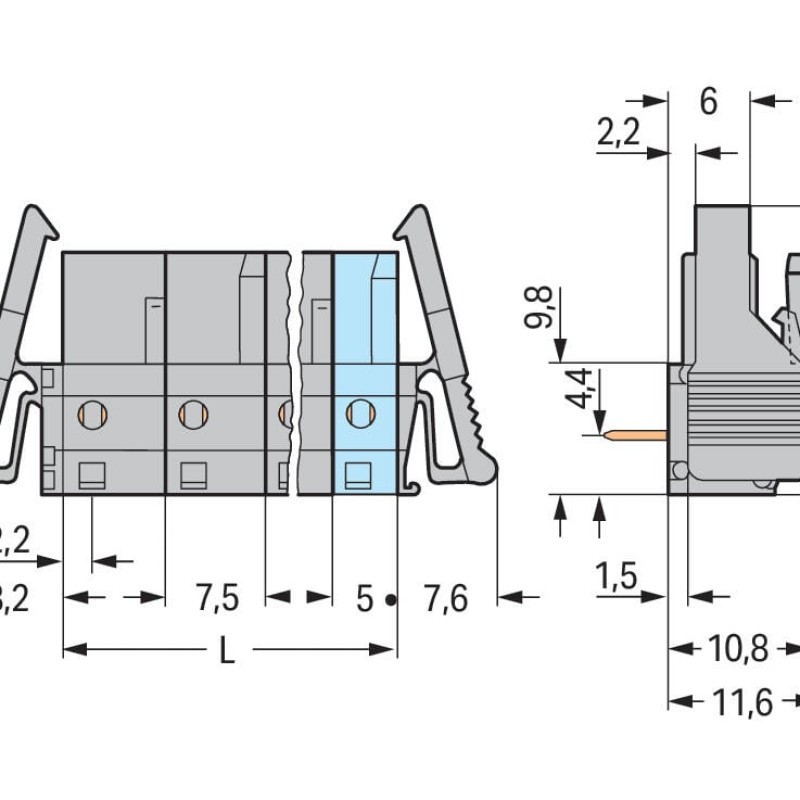

Фізичні дані
Відстань між штифтами
7,5 мм
Висота
16,6 мм
Висота від поверхні
11,6 мм
Глибина
18,25 мм
Діаметр просвердленого отвору з допуском
1.3 (+0.1) мм
Довжина контакту припою
5 мм
Розміри виводів припою
0,6 x 1 мм
Ширина
110,8 мм
Штекерне з'єднання
Блокування штекерного з'єднання
фіксуючий важіль
Захист від неправильного ввімкнення
Ні.
Напрямок з'єднання з друкованою платою
0 °
Підключення без втрати відстані між штифтами
Ні.
Роз'єм (тип з'єднання)
для друкованої плати
Тип контакту (штекерний роз'єм)
Гніздо / розетка
