Артикул: 2857-570/024-001
Виробник: Wago
20486.93 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

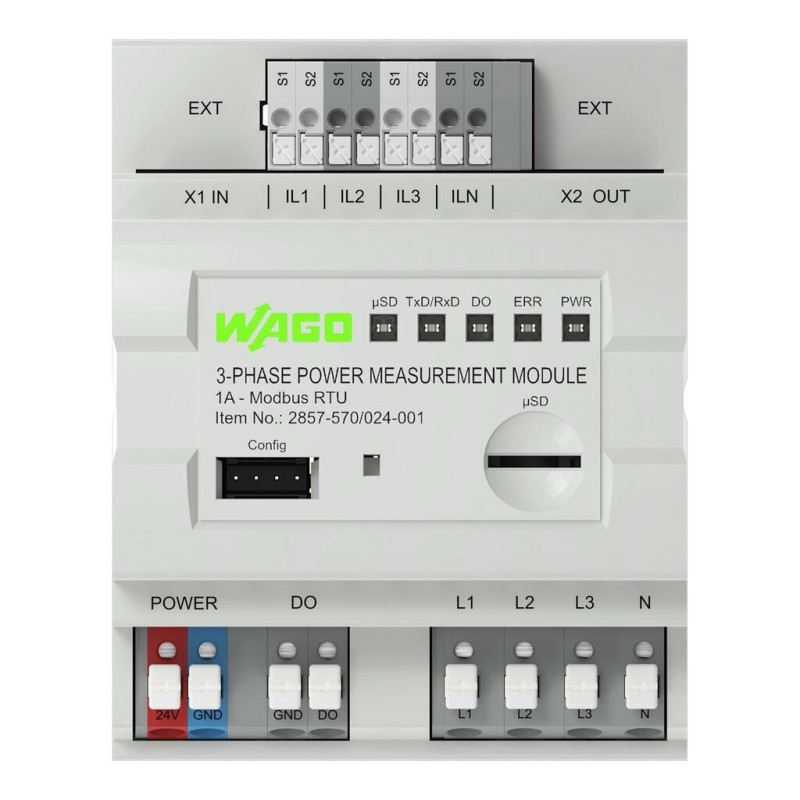

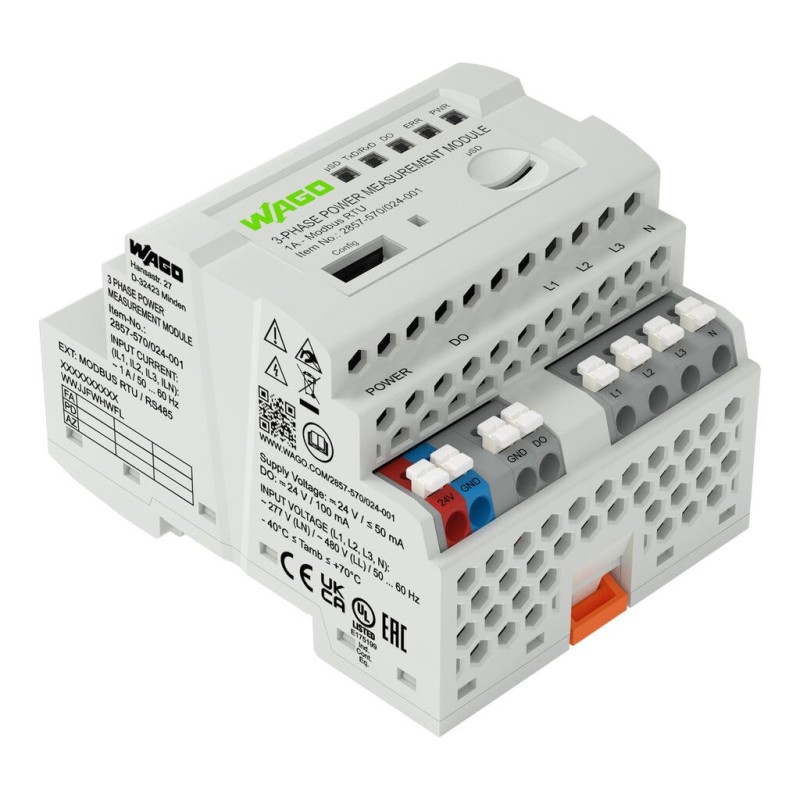

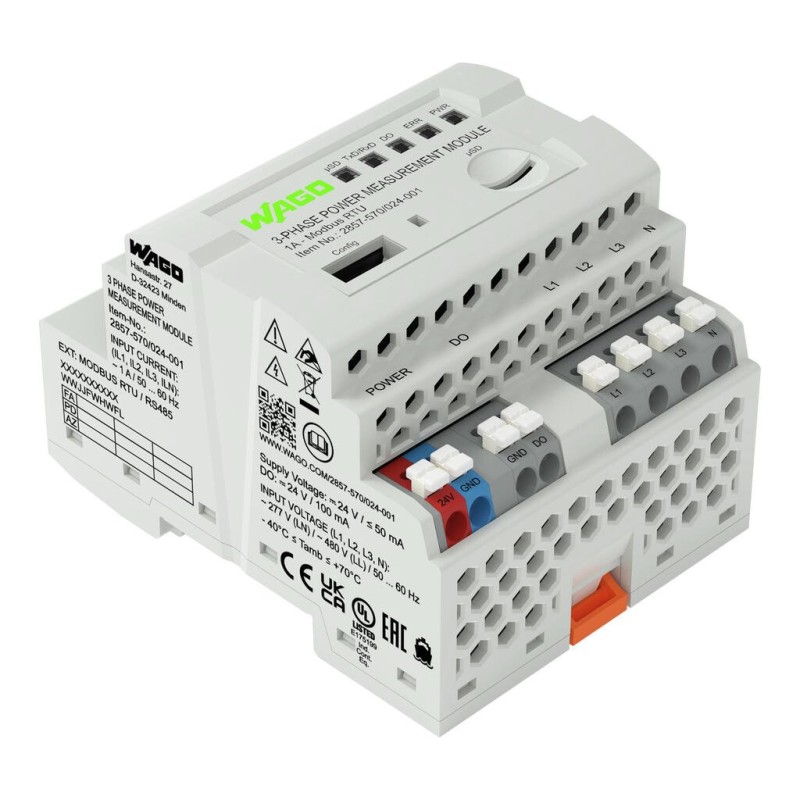

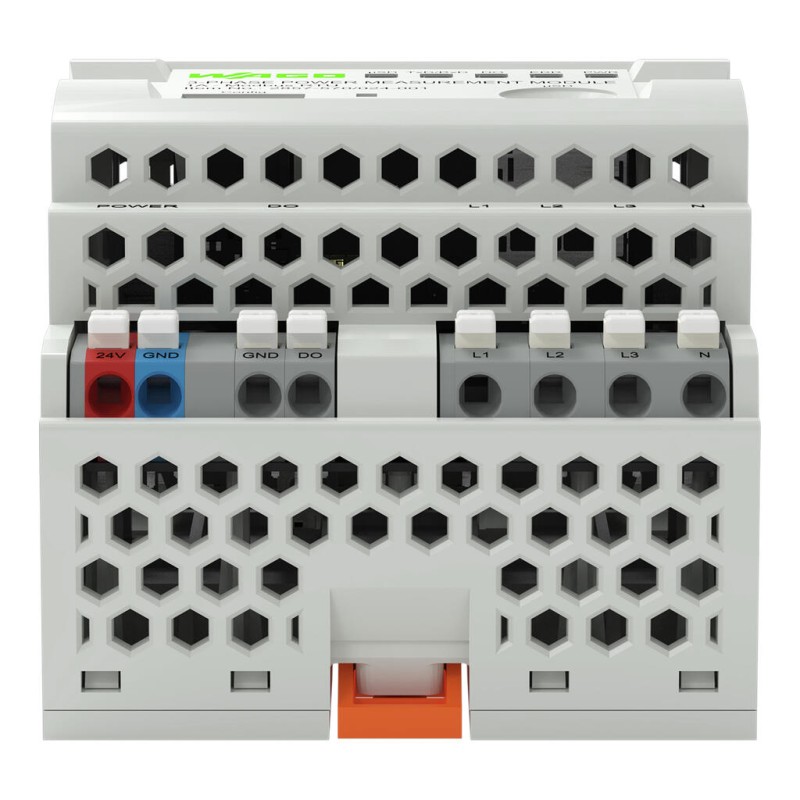

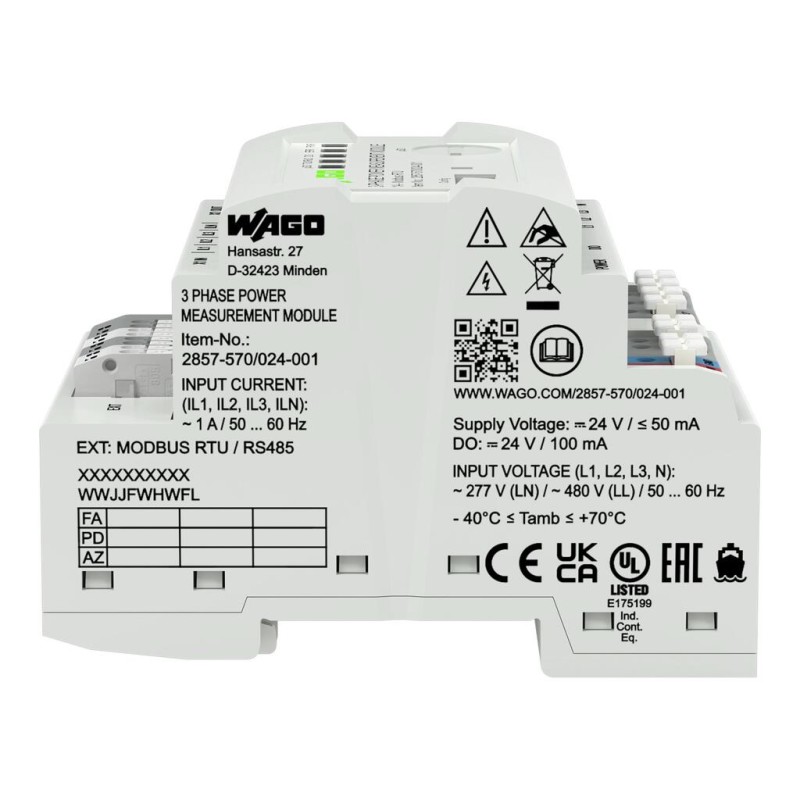

Опис 2857-570/024-001 Модуль вимірювання 3-фазної потужності; 3x277/480 В/1 А; Modbus RTU
Короткий опис:Модуль вимірювання 3-фазної потужності WAGO в корпусі для монтажу на DIN-рейку вимірює електричні дані в трифазних мережах живлення - віддалено від рівня управління.
До таких вимірюваних змінних, як активна/повна/реактивна потужність, енергоспоживання, коефіцієнт потужності, кут зсуву фаз і частота, можна отримати доступ через інтерфейс Modbus®. Крім того, виміряні величини можна зберігати на карті пам'яті microSD.
- Вимірювання струму через трансформатор струму 1А
- Мобільне вимірювання і зберігання виміряних значень на карті microSD
- Конфігурація і відображення виміряних значень під час роботи через інтерфейс конфігурації
- Компактний пристрій в корпусі для монтажу на DIN-рейку економить місце, що використовується для будівельної техніки
- Обмін виміряними значеннями через інтерфейс Modbus®
- Конфігуруємий цифровий вихід у вигляді імпульсного сигналу
Основні характеристики 2857-570/024-001 Модуль вимірювання 3-фазної потужності; 3x277/480 В/1 А; Modbus RTU
Безпека та захист
Безпечна ізоляція
Вхід/постачання та зв'язок відповідно до EN 61010-1
Вимога (N вхідних даних)
Нейтральні провідники, які є частиною ланцюга електромережі, вважаються небезпечною напругою.
Вимоги до вхідних даних ILₓ
Котушки/перетворювачі з базовою ізоляцією
Випробувальна напруга (вхідна/вихідна/живлення)
AC 3,51 кВ; 50 Гц; 1 хв
Категорія перенапруги
III
Номінальна напруга
600 V
Ступінь забруднення
2
Тип захисту
IP20
Вимоги до навколишнього середовища
Відносна вологість повітря
5 ... 95 % (без конденсації)
Температура навколишнього середовища (експлуатація)
-40 ... +70 °C
Температура навколишнього середовища (зберігання)
-40 ... +85 °C
Вихід - MODBUS
З'єднувач
2 x RJ-45 (послідовна конфігурація)
Звернення
За допомогою програмного забезпечення для конфігурації інтерфейсу
Кількість пристроїв (макс.)
32
Вихід - цифровий
Безперервний струм (DO) макс.
100 мА (без внутрішніх обмежень)
Напруга перемикання (DO) макс.
Подана напруга живлення
Функції, що конфігуруються (DO)
Перемикач порогових значень
Вхідні дані
Вимірювана змінна
Течія
Вхідний опір (вхід напруги)
1.5 MΩ
Вхідний опір (вхідний струм)
22 мОм
Вхідний сигнал (напруга)
AC 277 В (ULN); AC 480 В (ULL)
Вхідний сигнал (струм)
AC 1 A (трансформатор струму)
Вхідний струм (макс.)
1 AAC
Діапазон частот
50 ... 60 Гц (аналіз гармонік: 0 ... 3,3 кГц)
Конфігурація мережі
Вимірювання 3-фазної потужності з N-провідником (4-провідник)
Поріг спрацьовування
10 мА
Роздільна здатність (поточна)
10 мА
Тип вхідного сигналу
Течія
Дані для підключення
З'єднувач
2 x RJ-45 (послідовна конфігурація)
Дані про матеріал
Вага
115.5 g
Пожежне навантаження
0,044 МДЖ
Електроживлення
Діапазон напруги живлення
±30 %
Номінальна напруга живлення Uₛ
DC 24 В (SELV)
Струм споживання при номінальній напрузі живлення
≤ 50 мА (+ IDO)
Тип джерела живлення
24 В ПОСТІЙНОГО СТРУМУ
З'єднання 1
Довжина стрічки
10 ... 11 мм
Монолітний провідник
0,25 ... 2,5 мм² / 24 ... 14 AWG
Роз'єм WAGO
Серія WAGO 804
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип підключення 1
Напруга
Тонкожильний провідник
0,25 ... 2,5 мм² / 24 ... 14 AWG
З'єднання 2
Довжина смуги 2
9 ... 10 мм
Роз'єм WAGO 2
Серія WAGO 805
Суцільний провідник 2
0,2 ... 1,5 мм² / 24 ... 16 AWG
Технологія підключення 2
Вставний затискач CAGE CLAMP®
Тип підключення 2
Струм/живлення/ДО
Тонкожильний провідник 2
0,2 ... 1,5 мм² / 24 ... 16 AWG
Комунікація
Інтерфейс
RS-485 (2-провідний) через RJ-45
Звернення
За допомогою програмного забезпечення для конфігурації інтерфейсу
Кількість пристроїв (макс.)
32
Комунікації
Modbus RTU
Конфігурація
Параметри конфігурації
Програмне забезпечення для конфігурації інтерфейсу WAGO
Механічні характеристики
Дизайн корпусу
Корпус для монтажу на DIN-рейку
Тип кріплення
Рейка DIN-35
Обробка сигналів
Виміряні змінні (розраховані)
Частота мережі
Гранична частота
15,9 кГц
Метод вимірювання
Вимірювання істинного середньоквадратичного значення (вимірювання з частотою 8 кГц)
Тип карти пам'яті
WAGO 758-879/000-3102 (microSD; 2 ГБ)
Форма сигналу
Будь-які періодичні сигнали (з урахуванням порогових частот)
Похибка вимірювання
Похибка передачі (макс.)
≤ 0,5 % для струму та напруги (від повного значення шкали)
Стандарти та специфікації
Електромагнітна стійкість до перешкод
EN 61000-6-2
Емісія електромагнітних завад
EN 61000-6-3
Маркування відповідності
CE
Стандарти/специфікації
EN 61010-1
Фізичні дані
Висота
90 мм
Глибина від верхнього краю DIN-рейки
55 мм
Ширина
72 мм
