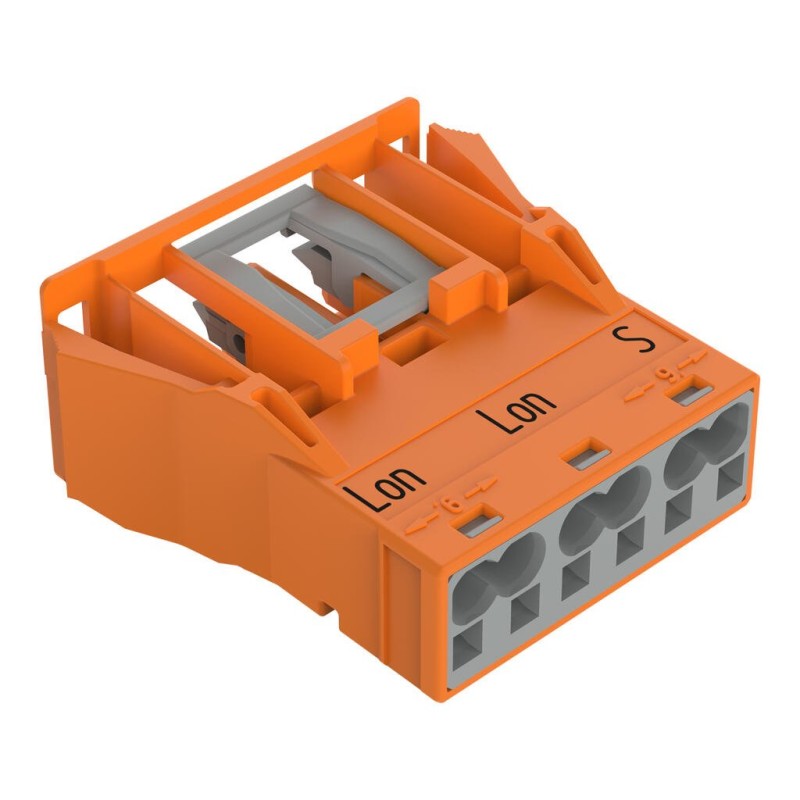

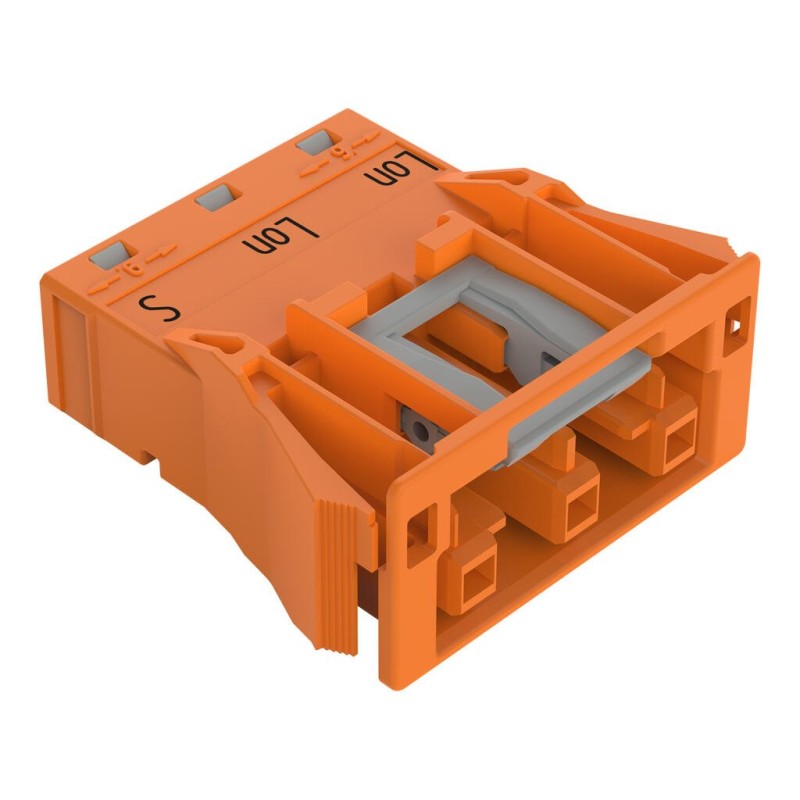

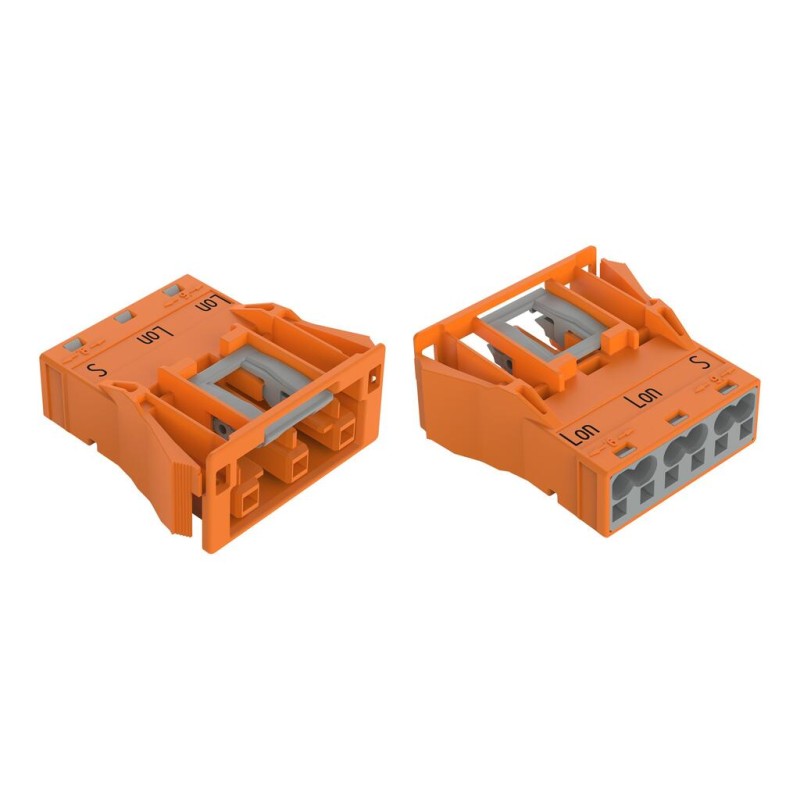

Опис 770-2343 Засувне гніздо; 3-полюсний; Код. R; помаранчевий
Штекер/роз'єм WINSTA® MIDI з захистом від переплутування
Використовуйте ефективні штекерні з'єднання замість трудомістких гвинтових з'єднань: За допомогою WINSTA® MIDI-роз'єму з гніздом із захистом від переплутування. З'єднувачі WAGO використовуються, коли вимоги повторюються або розподілені за певною схемою, наприклад, для встановлення мережевого освітлення або освітлення прихованого монтажу. Для більшого захисту в електроустановках вставний інсталяційний з'єднувач забезпечений механічним захистом від неправильного з'єднання. З'єднувач забезпечує захист від дотику до струмоведучих компонентів відповідно до ступеня захисту IP20 (при з'єднанні): IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)). Цей вставний монтажний з'єднувач використовується для електричних струмів до 25 А. Таким чином, виріб особливо підходить для високих навантажень. Лінійка продуктів WINSTA® MIDI забезпечує максимальну гнучкість при інсталяції. Завдяки технології з'єднання під тиском пружини CAGE CLAMP® вона гарантує економію часу та безпомилковий монтаж, а також пропонує гнучкість та індивідуальність для задоволення будь-яких вимог до монтажу.
Технологія з'єднання під тиском пружини CAGE CLAMP® - роз'ємний монтаж замість трудомістких гвинтових з'єднань!
Система роз'ємних з'єднань WINSTA® ідеально адаптована до суворих вимог інсталяції в будівлях. Вона робить електричну інсталяцію роз'ємною, а отже, швидшою, надійнішою та безпомилковою. Використання цієї попередньо зібраної системи скорочує час монтажу та зменшує кількість помилок під час монтажу на будівельному майданчику. Скористайтеся також перевагами з'єднувальної версії нашої технології пружинних з'єднань, що не потребують технічного обслуговування! Сплануйте свій монтаж із захистом від неправильного з'єднання від WAGO.
- знімні монтажні з'єднувачі із захистом від переплутування
- збірні версії
- готові до негайного монтажу та використання
- швидкий, структурований електромонтаж
Основні характеристики 770-2343 Засувне гніздо; 3-полюсний; Код. R; помаранчевий
Вимоги до навколишнього середовища
Вказівка щодо тривалої робочої температури
Ізоляційні деталі для температур ≤ 105 °C
Робоча температура
-35 ... +85 °C
Температура при інсталяції
-5 ... +40 °C
Дані для підключення
Загальна кількість потенціалів
3
Затискні пристрої
6
Дані про матеріал
Ізоляційний матеріал (основний корпус)
Поліамід (PA66)
Вага
11.9 g
Клас горючості згідно UL94
V0
Колір
помаранчевий
Контактний матеріал
Мідь або мідний сплав; з поверхневою обробкою
Матеріал притискної пружини
Хромонікелева пружинна сталь (CrNi)
Пожежне навантаження
0,235 МДЖ
Покриття контактів
Олово
З'єднання 1
Багатожильний провідник
0,5 ... 2,5 мм² / 20 ... 14 AWG
Довжина стрічки
9 мм
Кількість полюсів
3
Монолітний провідник
0,5 ... 4 мм² / 20 ... 12 AWG
Напрямок входу провідника до напрямку з'єднання
0 °
Номінальний переріз
4 мм² / 12 AWG
Одножильний провідник; вставна зачистка
1,5 ... 4 мм² / 16 ... 12 AWG
Технологія підключення
Вставний затискач CAGE CLAMP®
Тип активації
В'їзд
Тонкожильний провідник
0,5 ... 4 мм² / 20 ... 12 AWG
Тонкожильний провідник; з ізольованим наконечником
0,25 ... 1,5 мм² / 20 ... 16 AWG
Тонкожильний провідник; з наконечником; втискна заделка
1,5 мм² / 16 AWG
Тонкожильний провідник; з неізольованим наконечником
0,25 ... 2,5 мм² / 20 ... 14 AWG
Механічні характеристики
Використання
Автобус LON
Зусилля роз'єднання штекерного з'єднання
Розблоковано: прибл. 20 ... 70 Н (залежно від номера полюса)
Кількість циклів спарювання
200, без резистивного навантаження
Кодування
R
Кодування змінних
Ні.
Маркування
LON LON S
Маркування потенціалу
LON LON S
Сила зчеплення штекерного з'єднання
приблизно 20 ... 70 Н (залежно від кількості полюсів)
Сила утримання штекерного з'єднання
Закрито: > 80 N
Тип захисту
IP20; коли з'єднані: IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)

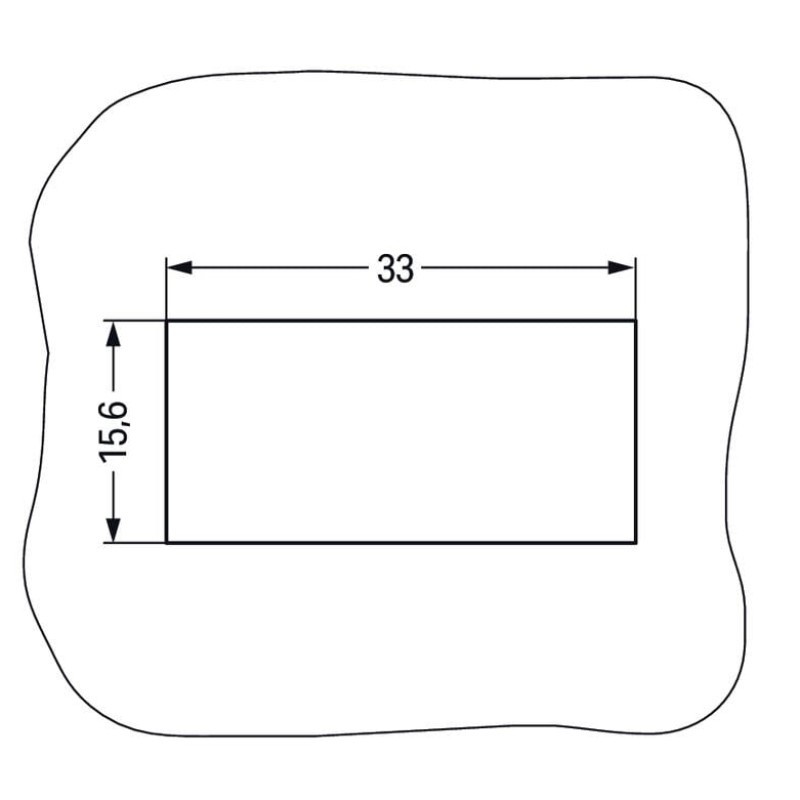

Тип кріплення
Вставний фланець
Товщина листа корпусу
0,5 ... 2 мм

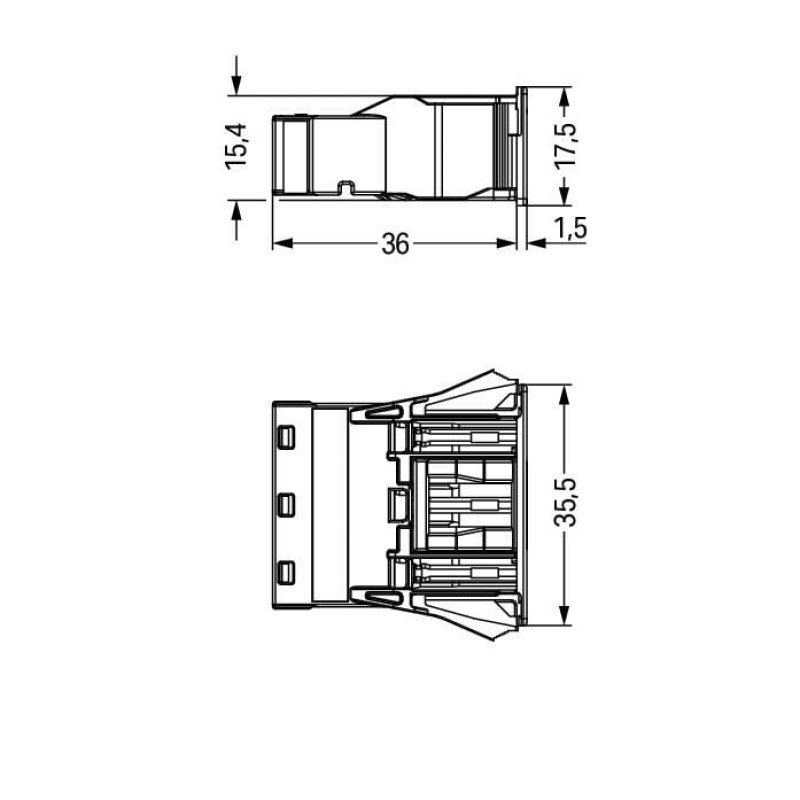

Фізичні дані
Відстань між штифтами
10 мм
Висота
17,5 мм
Глибина
37,5 мм
Ширина
35,5 мм
Штекерне з'єднання
Блокування штекерного з'єднання
фіксуючий важіль
Вказівка щодо системи блокування
Усі з'єднувачі для навісного монтажу (версії із защіпками для освітлювальних приладів або пристроїв, усі типи роз'ємів для друкованих плат і розподільних з'єднувачів) на заводі оснащені стопорними важелями, які забезпечують надійну фіксацію штепсельних ви
Захист від неправильного ввімкнення
Так.
Примітка щодо захисту від неправильного ввімкнення
Всі компоненти WINSTA® на 100% захищені від переплутування при:
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса
Роз'єм (тип з'єднання)
для диригента
Тип контакту (штекерний роз'єм)
Гніздо / розетка
фіксуючий важіль
Так.
