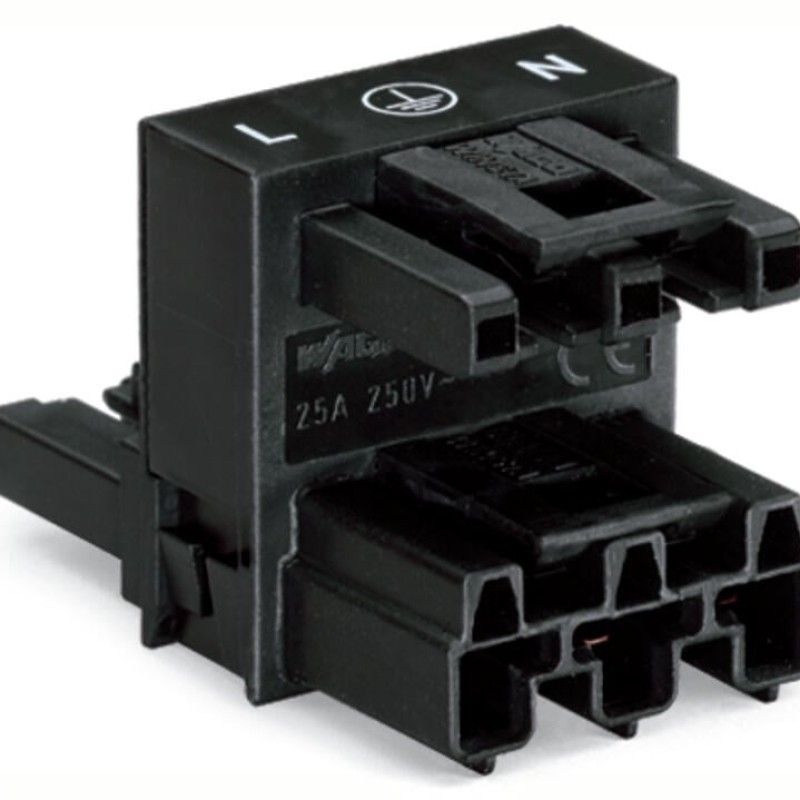

770-633 h-подібний розподільчий з'єднувач; 3-полюсний; Код. A; чорний

Name: 770-633 h-подібний розподільчий з'єднувач; 3-полюсний; Код. A; чорний
Brand: Wago
Price: 273.72 UAH
Availability: InStock

Top

New

В наявності

Артикул: 770-633

Виробник: Wago

273.72 грн.

Знайшли дешевше?

Скорочений опис

Розподільчий роз'єм WINSTA® MIDI із захистом від неправильного підключенняВикористовуйте ефективні роз'ємні з'єднання замість трудомістких гвинтових: За допомогою розподільного роз'єму WINSTA® MIDI із захистом від перепл...

Характеристики

Вказівка щодо тривалої робочої температури - Ізоляційні деталі для температур ≤ 105 °C

Робоча температура - -35 ... +85 °C

Температура при інсталяції - -5 ... +40 °C

Загальна кількість потенціалів - 3

Функція PE - Попередній заземлюючий контакт

Ізоляційний матеріал (основний корпус) - Поліамід (PA66)

Вага - 22.8 g

Клас горючості згідно UL94 - V0

Переглянути все

Оплата

Доставка

Доставка Новою Поштою

Адреси найближчих відділень дивитися на карті

від

150.00 грн.

Самовивіз (м.Київ)

Безкоштовно

Опис 770-633 h-подібний розподільчий з'єднувач; 3-полюсний; Код. A; чорний

Розподільчий роз'єм WINSTA® MIDI із захистом від неправильного підключення

Використовуйте ефективні роз'ємні з'єднання замість трудомістких гвинтових: За допомогою розподільного роз'єму WINSTA® MIDI із захистом від переплутування. На друкованих платах, в шафах управління або для підключення світильників - роз'ємні монтажні з'єднувачі WAGO дозволяють в найкоротші терміни встановити з'єднання відповідно до найрізноманітніших вимог. Для більшої безпеки в електроустановках штекерний монтажний з'єднувач оснащений механічним захистом від неправильного з'єднання. Штекерний монтажний з'єднувач забезпечує захист від контакту з компонентами, що перебувають під напругою, відповідно до ступеня захисту IP20 (при з'єднанні): IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)). Інсталяційний роз'єм WINSTA® MIDI з кодуванням A білого або чорного кольору зазвичай використовується для загальних мережевих застосувань в розподілі електроенергії. Важливими параметрами при виборі інсталяційного роз'єму є номінальний струм і напруга: Вони надають інформацію про можливі сфери використання та застосування. Цей виріб має номінальний струм 25 А - отже, він підходить для потужних навантажень. Система підключення WINSTA® MIDI з технологією підтискних пружинних з'єднань CAGE CLAMP® полегшує безпечну електрифікацію. Завдяки тестовому гнізду, що входить до комплекту, можна перевіряти з'єднання, навіть коли вони підключені. Це економить час і знижує трудомісткість і витрати на монтаж.

Технологія з'єднання під тиском пружини CAGE CLAMP® - роз'ємний монтаж замість трудомістких гвинтових з'єднань!

WINSTA® - це роз'ємна система з'єднань, оптимально пристосована до суворих вимог електроінсталяції. Вона дозволяє безпомилково, швидко і надійно встановлювати кабелі та компоненти. Тепер ви також можете знизити витрати на монтаж без шкоди для безпеки та якості: завдяки маркуванню усувається потреба в обслуговуванні та запобігаються непотрібні простої.

знімні монтажні роз'єми із захистом від переплутування
для контролерів автоматизації
з кодуванням A для використання в багатьох загальних мережевих додатках
готовий до монтажу і негайного використання
швидкий, структурований електромонтаж

Основні характеристики 770-633 h-подібний розподільчий з'єднувач; 3-полюсний; Код. A; чорний

Вимоги до навколишнього середовища

Вказівка щодо тривалої робочої температури Ізоляційні деталі для температур ≤ 105 °C

Робоча температура -35 ... +85 °C

Температура при інсталяції -5 ... +40 °C

Дані для підключення

Загальна кількість потенціалів 3

Функція PE Попередній заземлюючий контакт

Дані про матеріал

Ізоляційний матеріал (основний корпус) Поліамід (PA66)

Вага 22.8 g

Клас горючості згідно UL94 V0

Колір чорний

Контактний матеріал Мідь або мідний сплав; з поверхневою обробкою

Пожежне навантаження 0,617 МДЖ

Покриття контактів Олово

З'єднання 1

Кількість полюсів 3

Механічні характеристики

Використання Загальні застосування в електромережі

Зусилля роз'єднання штекерного з'єднання Розблоковано: прибл. 20 ... 70 Н (залежно від номера полюса)

Кількість циклів спарювання 200, без резистивного навантаження

Кодування A

Маркування L ⏚ N

Маркування потенціалу L ⏚ N

Сила зчеплення штекерного з'єднання приблизно 20 ... 70 Н (залежно від кількості полюсів)

Сила утримання штекерного з'єднання У заблокованому стані: > 80 Н

Тип захисту IP20; коли з'єднані: IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)

Тип розподільчої коробки h-розподільчий роз'єм, виходи на обох кінцях

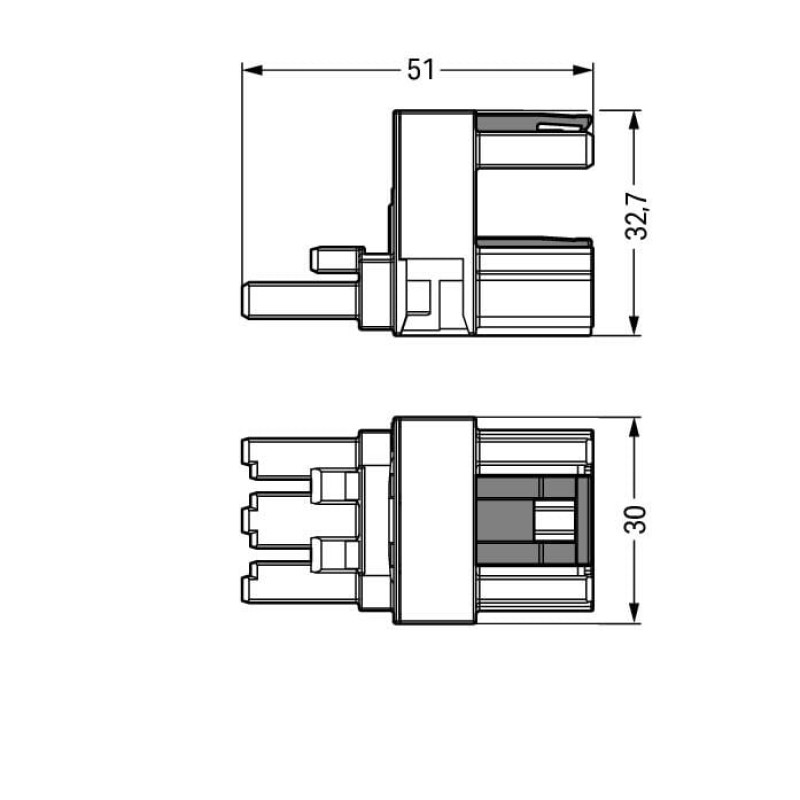

Фізичні дані

Відстань між штифтами 10 мм

Висота 32,7 мм

Глибина 51 мм

Ширина 30 мм

Штекерне з'єднання

Блокування штекерного з'єднання фіксуючий важіль

Вказівка щодо системи блокування Усі з'єднувачі для навісного монтажу (версії із защіпками для освітлювальних приладів або пристроїв, усі типи роз'ємів для друкованих плат і розподільних з'єднувачів) на заводі оснащені стопорними важелями, які забезпечують надійну фіксацію штепсельних ви

Захист від неправильного ввімкнення Так.

Примітка щодо захисту від неправильного ввімкнення Всі компоненти WINSTA^® на 100% захищені від переплутування при:
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса

Тип контакту (штекерний роз'єм) Розетка / вилка

фіксуючий важіль Так.
