770-705 Засувне гніздо; 5-полюсний; Код. A; чорний

Name: 770-705 Засувне гніздо; 5-полюсний; Код. A; чорний
Brand: Wago
Price: 170.44 UAH
Availability: InStock

Top

New

В наявності

Артикул: 770-705

Виробник: Wago

170.44 грн.

Знайшли дешевше?

Скорочений опис

Штекер/розетка WINSTA® MIDI з типом захисту IP20Штекер/розетка WINSTA® MIDI з кодуванням A - це вставне рішення для застосування в шафах управління, на друкованих платах або для підключення освітлення. На друкованих плат...

Характеристики

Вказівка щодо тривалої робочої температури - Ізоляційні деталі для температур ≤ 105 °C

Робоча температура - -35 ... +85 °C

Температура при інсталяції - -5 ... +40 °C

Загальна кількість потенціалів - 5

Затискні пристрої - 10

Ізоляційний матеріал (основний корпус) - Поліамід (PA66)

Вага - 20 g

Клас горючості згідно UL94 - V0

Переглянути все

Оплата

Доставка

Доставка Новою Поштою

Адреси найближчих відділень дивитися на карті

від

150.00 грн.

Самовивіз (м.Київ)

Безкоштовно

Опис 770-705 Засувне гніздо; 5-полюсний; Код. A; чорний

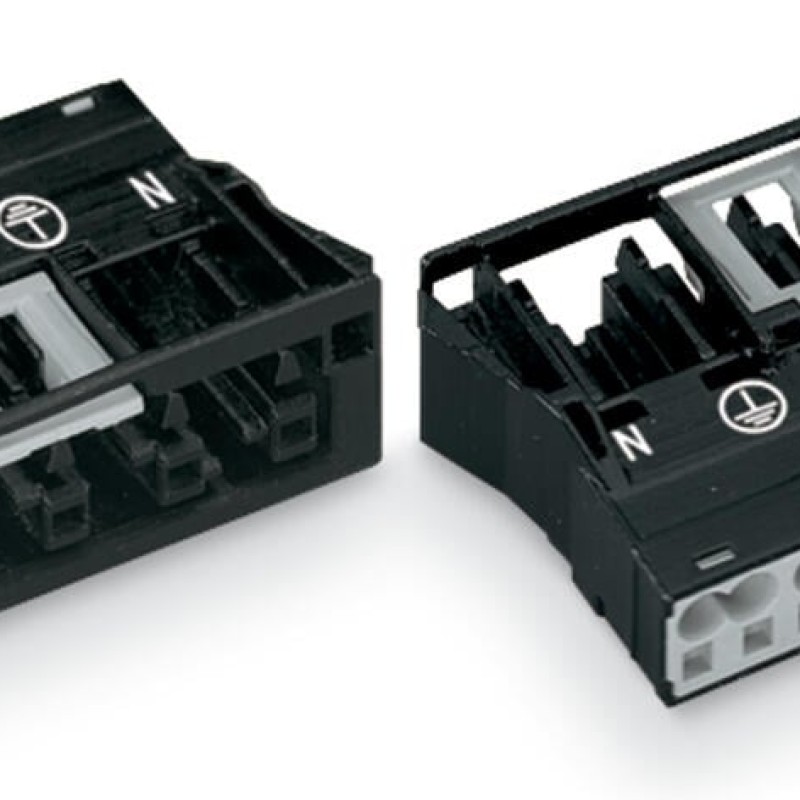

Штекер/розетка WINSTA® MIDI з типом захисту IP20

Штекер/розетка WINSTA® MIDI з кодуванням A - це вставне рішення для застосування в шафах управління, на друкованих платах або для підключення освітлення. На друкованих платах, в шафах управління або для підключення освітлення - штекерні монтажні роз'єми від WAGO дозволяють в найкоротші терміни виконати з'єднання відповідно до різних вимог. Механічне кодування та кольорове маркування штекерного з'єднувача забезпечує безпомилковий монтаж окремих компонентів, в тому числі захист від переплутування. Штекерний монтажний з'єднувач має ступінь захисту IP20 (при з'єднанні): IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)). Це означає, що пальці користувачів ніколи не будуть контактувати з контактними елементами, що знаходяться під напругою. Завдяки кольоровому кодуванню і механічному кодуванню A MIDI-роз'ємів для установки WINSTA® можна чітко розрізняти різні ланцюги. Номінальний струм і напруга є важливими критеріями для вибору роз'єму для установки: Вони розповідають нам про сфери використання продукту. Цей виріб має номінальний струм 25 А - отже, він підходить для потужних навантажень. Лінійка продуктів WINSTA® MIDI забезпечує максимальну гнучкість для електричної інсталяції. Завдяки технології з'єднання під тиском пружини Push-in CAGE CLAMP® вона забезпечує швидкий і безпомилковий монтаж, що економить час, і пропонує індивідуальне налаштування для задоволення найрізноманітніших вимог до монтажу.

Зниження витрат завдяки швидкому введенню в експлуатацію та усуненню витрат на обслуговування - рішення від WINSTA® MIDI

Система роз'ємних з'єднань WINSTA® забезпечує роз'ємний монтаж електроустановок. Це значно зменшує потребу в обслуговуванні та знижує витрати. Обирайте якість і довговічність - захист від неправильного підключення від WAGO значно полегшує монтаж електричних компонентів.

знімні монтажні роз'єми із захистом від переплутування
збірні версії
з кодуванням А для використання в багатьох загальних мережевих додатках
гнучкий монтаж для економії місця
швидкий, структурований електромонтаж

Основні характеристики 770-705 Засувне гніздо; 5-полюсний; Код. A; чорний

Вимоги до навколишнього середовища

Вказівка щодо тривалої робочої температури Ізоляційні деталі для температур ≤ 105 °C

Робоча температура -35 ... +85 °C

Температура при інсталяції -5 ... +40 °C

Дані для підключення

Загальна кількість потенціалів 5

Затискні пристрої 10

Дані про матеріал

Ізоляційний матеріал (основний корпус) Поліамід (PA66)

Вага 20 g

Клас горючості згідно UL94 V0

Колір чорний

Контактний матеріал Мідь або мідний сплав; з поверхневою обробкою

Матеріал притискної пружини Хромонікелева пружинна сталь (CrNi)

Пожежне навантаження 0,35 МДЖ

Покриття контактів Олово

З'єднання 1

Багатожильний провідник 0,5 ... 2,5 мм² / 20 ... 14 AWG

Довжина стрічки 9 мм

Кількість полюсів 5

Монолітний провідник 0,5 ... 4 мм² / 20 ... 12 AWG

Напрямок входу провідника до напрямку з'єднання 0 °

Номінальний переріз 4 мм² / 12 AWG

Одножильний провідник; вставна зачистка 1,5 ... 4 мм² / 16 ... 12 AWG

Технологія підключення Вставний затискач CAGE CLAMP^®

Тип активації В'їзд

Тонкожильний провідник 0,5 ... 4 мм² / 20 ... 12 AWG

Тонкожильний провідник; з ізольованим наконечником 0,25 ... 1,5 мм² / 20 ... 16 AWG

Тонкожильний провідник; з наконечником; втискна заделка 1,5 мм² / 16 AWG

Тонкожильний провідник; з неізольованим наконечником 0,25 ... 2,5 мм² / 20 ... 14 AWG

Механічні характеристики

Використання Загальні застосування в електромережі

Зусилля роз'єднання штекерного з'єднання Розблоковано: прибл. 20 ... 70 Н (залежно від номера полюса)

Кількість циклів спарювання 200, без резистивного навантаження

Кодування A

Кодування змінних Так.

Маркування N ⏚ L1 L2 L3

Маркування потенціалу N ⏚ L1 L2 L3

Сила зчеплення штекерного з'єднання приблизно 20 ... 70 Н (залежно від кількості полюсів)

Сила утримання штекерного з'єднання Закрито: > 80 N

Тип захисту IP20; коли з'єднані: IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)

Тип кріплення Вставний фланець

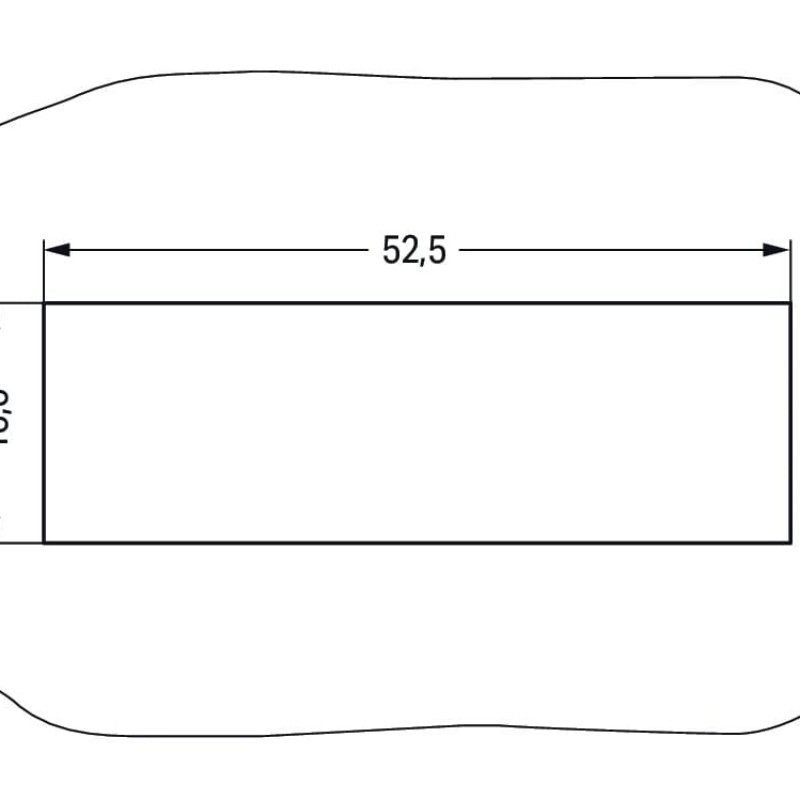

Товщина листа корпусу 0,5 ... 2 мм

Фізичні дані

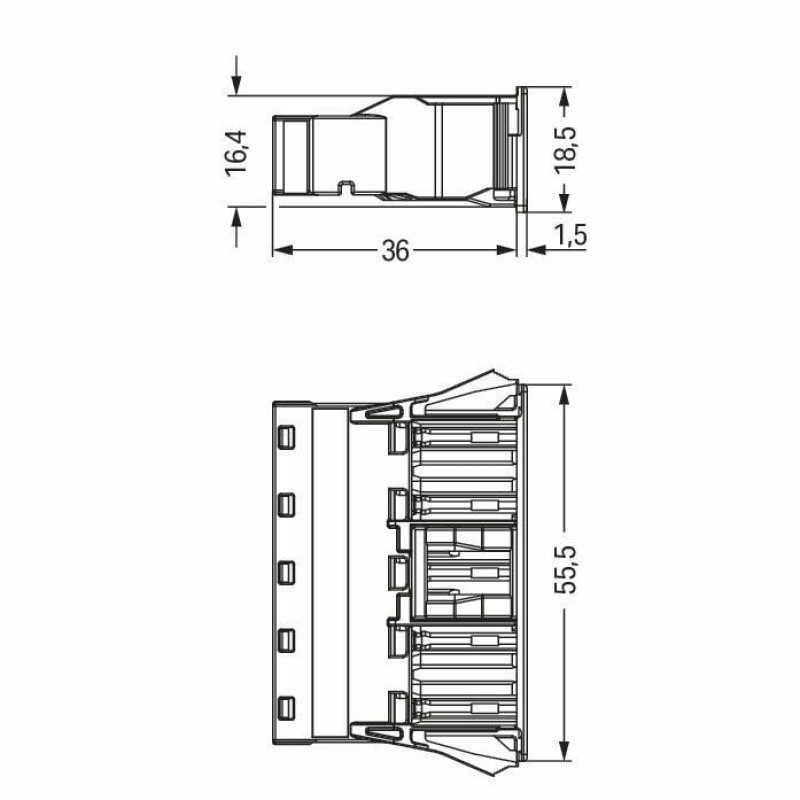

Відстань між штифтами 10 мм

Висота 18,5 мм

Глибина 37,5 мм

Ширина 55,5 мм

Штекерне з'єднання

Блокування штекерного з'єднання фіксуючий важіль

Вказівка щодо системи блокування Усі з'єднувачі для навісного монтажу (версії із защіпками для освітлювальних приладів або пристроїв, усі типи роз'ємів для друкованих плат і розподільних з'єднувачів) на заводі оснащені стопорними важелями, які забезпечують надійну фіксацію штепсельних ви

Захист від неправильного ввімкнення Так.

Примітка щодо захисту від неправильного ввімкнення Всі компоненти WINSTA^® на 100% захищені від переплутування при:
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса

Роз'єм (тип з'єднання) для диригента

Тип контакту (штекерний роз'єм) Гніздо / розетка

фіксуючий важіль Так.
