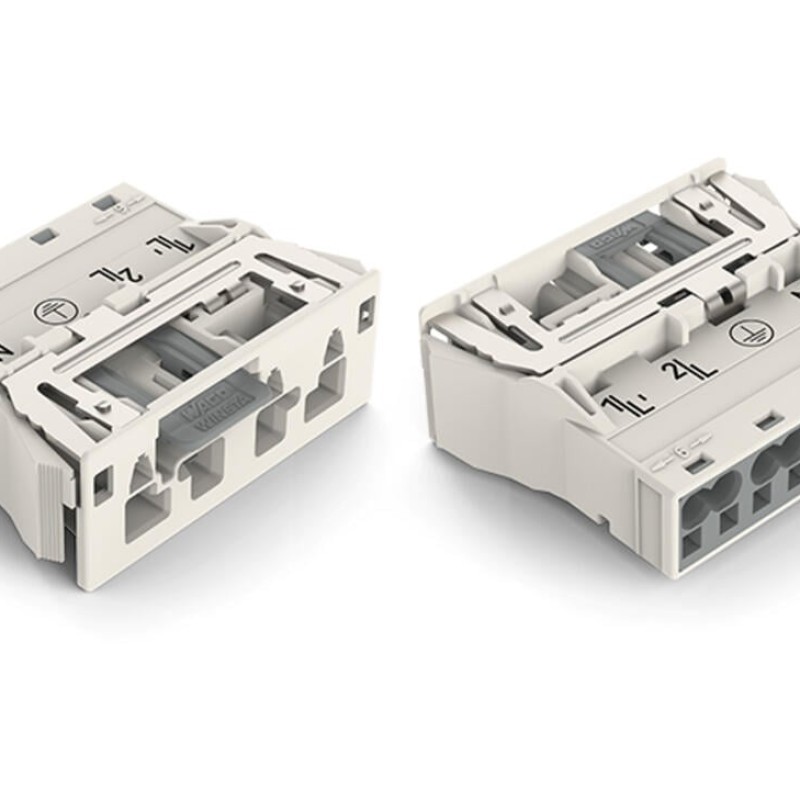

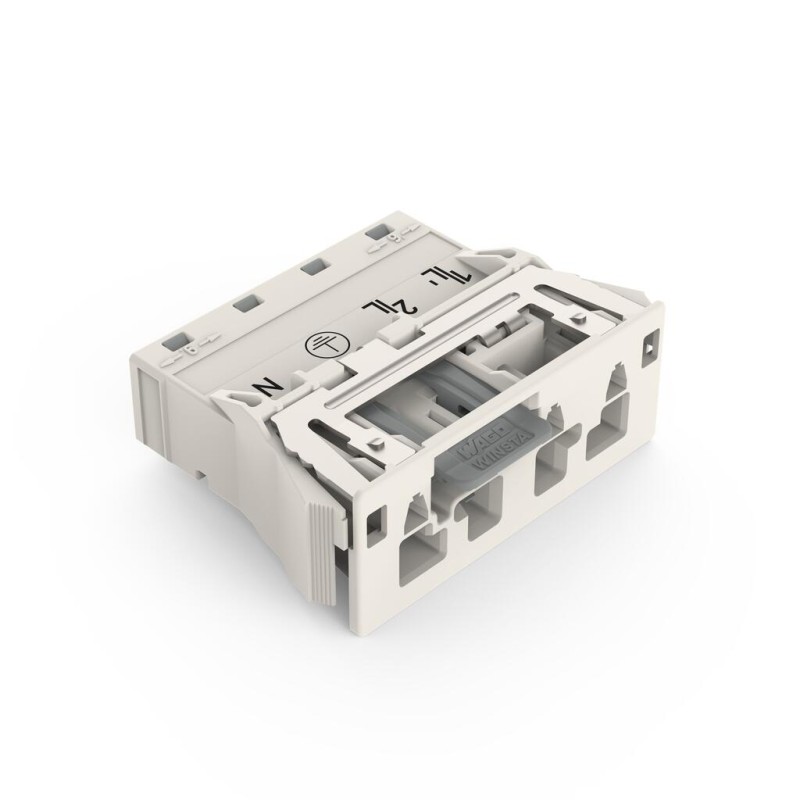

770-734/007-000 Засувний штекер; з прямим контактом заземлення; 4-полюсний; білий

Name: 770-734/007-000 Засувний штекер; з прямим контактом заземлення; 4-полюсний; білий
Brand: Wago
Availability: OutOfStock

New

Під замовлення

Дата надходження: 10.07.2026

Артикул: 770-734/007-000

Виробник: Wago

0.00 грн.

Знайшли дешевше?

Скорочений опис

Штекерний роз'єм WINSTA® MIDI зі ступенем захисту IP20Штекерний роз'єм WINSTA® MIDI зі ступенем захисту IP20 забезпечує швидкий і надійний монтаж. Наші вставні інсталяційні роз'єми з технологією з'єднання під тиском пруж...

Характеристики

Вказівка щодо тривалої робочої температури - Ізоляційні деталі для температур ≤ 105 °C

Робоча температура - -35 ... +85 °C

Температура при інсталяції - -5 ... +40 °C

Загальна кількість потенціалів - 4

Затискні пристрої - 8

Функція PE - Попередній заземлюючий контакт

Ізоляційний матеріал (основний корпус) - Поліамід (PA66)

Вага - 17.7 g

Клас горючості згідно UL94 - V0

Переглянути все

Оплата

Доставка

Доставка Новою Поштою

Адреси найближчих відділень дивитися на карті

від

150.00 грн.

Самовивіз (м.Київ)

Безкоштовно

Опис 770-734/007-000 Засувний штекер; з прямим контактом заземлення; 4-полюсний; білий

Штекерний роз'єм WINSTA® MIDI зі ступенем захисту IP20

Штекерний роз'єм WINSTA® MIDI зі ступенем захисту IP20 забезпечує швидкий і надійний монтаж. Наші вставні інсталяційні роз'єми з технологією з'єднання під тиском пружини функціонують повністю без гвинтових з'єднань. Вони забезпечують ресурсоефективну, безпомилкову установку в численних додатках. Варіанти кодування зменшують ймовірність помилок при монтажі, забезпечуючи швидке та надійне підключення всіх компонентів. Штекерний монтажний з'єднувач захищений відповідно до ступеня захисту IP20 (при з'єднанні): IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)). Це призводить до того, що пальці користувачів ніколи не контактують з електрифікованими контактними елементами. Інсталяційний роз'єм WINSTA® MIDI з кодуванням A чорного або білого кольору зазвичай використовується для загальних мережевих застосувань в розподілі електроенергії. Номінальний струм і напруга є важливими критеріями для вибору роз'єму для установки: Вони надають інформацію про можливі сфери використання та застосування. Цей виріб має номінальний струм 25 А - отже, він підходить для потужних навантажень. Лінійка продуктів WINSTA® MIDI забезпечує повну гнучкість при інсталяції додатків. Завдяки технології пружинних з'єднань Push-in CAGE CLAMP® вона забезпечує безпомилковий монтаж, що економить час, і пропонує гнучкість і індивідуальність для задоволення будь-яких вимог до монтажу.

Зниження витрат завдяки швидкому введенню в експлуатацію та усуненню витрат на обслуговування - рішення з WINSTA® MIDI

WINSTA® - це система з'єднань, що вставляється, яка ідеально підходить для суворих вимог до електроустаткування. Вона забезпечує швидкий, надійний і, перш за все, безпомилковий монтаж компонентів і кабелів. Скористайтеся також перевагами роз'ємної версії нашої технології пружинних з'єднань, що не потребують технічного обслуговування! Сплануйте свій монтаж за допомогою маркування від WAGO.

захист від неправильного підключення виключає помилки
прості схеми
для будь-якого застосування в мережі
точні розміри
зручний монтаж і введення в експлуатацію

Основні характеристики 770-734/007-000 Засувний штекер; з прямим контактом заземлення; 4-полюсний; білий

Вимоги до навколишнього середовища

Вказівка щодо тривалої робочої температури Ізоляційні деталі для температур ≤ 105 °C

Робоча температура -35 ... +85 °C

Температура при інсталяції -5 ... +40 °C

Дані для підключення

Загальна кількість потенціалів 4

Затискні пристрої 8

Функція PE Попередній заземлюючий контакт

Дані про матеріал

Ізоляційний матеріал (основний корпус) Поліамід (PA66)

Вага 17.7 g

Клас горючості згідно UL94 V0

Колір білий

Контактний матеріал Мідь або мідний сплав; з поверхневою обробкою

Матеріал притискної пружини Хромонікелева пружинна сталь (CrNi)

Пожежне навантаження 0,335 МДЖ

Покриття контактів Олово

З'єднання 1

Багатожильний провідник 0,5 ... 2,5 мм² / 20 ... 14 AWG

Довжина стрічки 9 мм

Кількість полюсів 4

Монолітний провідник 0,5 ... 4 мм² / 20 ... 12 AWG

Напрямок входу провідника до напрямку з'єднання 0 °

Номінальний переріз 4 мм² / 12 AWG

Одножильний провідник; вставна зачистка 1,5 ... 4 мм² / 16 ... 12 AWG

Технологія підключення Вставний затискач CAGE CLAMP^®

Тип активації В'їзд

Тонкожильний провідник 0,5 ... 4 мм² / 20 ... 12 AWG

Тонкожильний провідник; з ізольованим наконечником 0,25 ... 1,5 мм² / 20 ... 16 AWG

Тонкожильний провідник; з наконечником; втискна заделка 1,5 мм² / 16 AWG

Тонкожильний провідник; з неізольованим наконечником 0,25 ... 2,5 мм² / 20 ... 14 AWG

Механічні характеристики

Використання Загальні застосування в електромережі

Дизайн з прямим контактом із землею

Зусилля роз'єднання штекерного з'єднання Розблоковано: прибл. 20 ... 70 Н (залежно від номера полюса)

Кількість циклів спарювання 200, без резистивного навантаження

Кодування A

Кодування змінних Так.

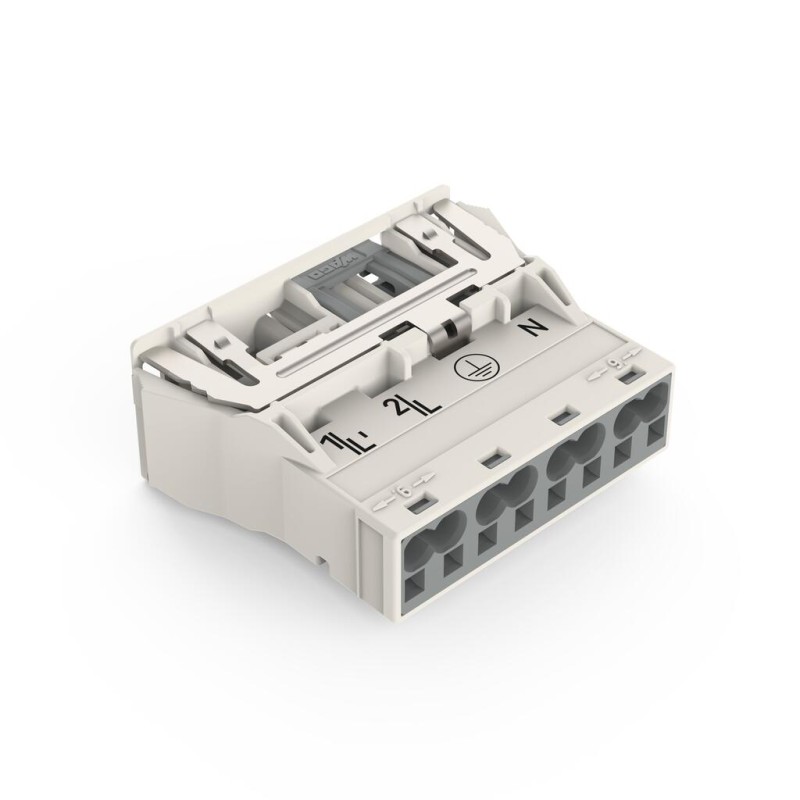

Маркування 1/L' 2/L ⏚ N

Маркування потенціалу 1/L' 2/L ⏚ N

Прямий контакт заземлення на DIN-рейку/висвердлений отвір/корпус Так.

Сила зчеплення штекерного з'єднання приблизно 20 ... 70 Н (залежно від кількості полюсів)

Сила утримання штекерного з'єднання Закрито: > 80 N

Тип захисту IP20; коли з'єднані: IP2xC (ці компактні роз'єми не призначені для використання у відкритих, легкодоступних місцях!)

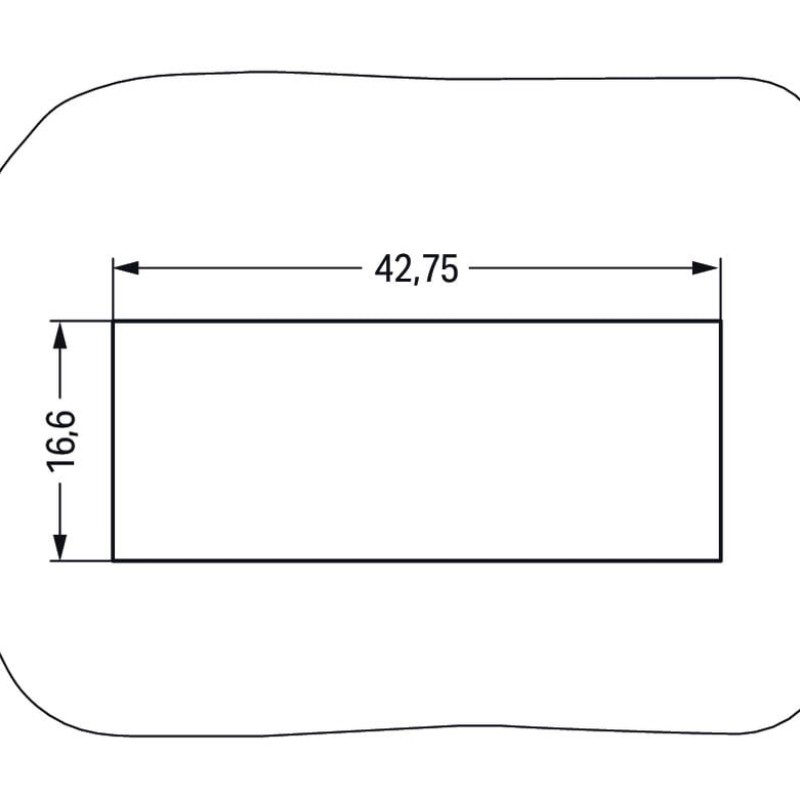

Тип кріплення Вставний фланець

Товщина листа корпусу 0,5 ... 2 мм

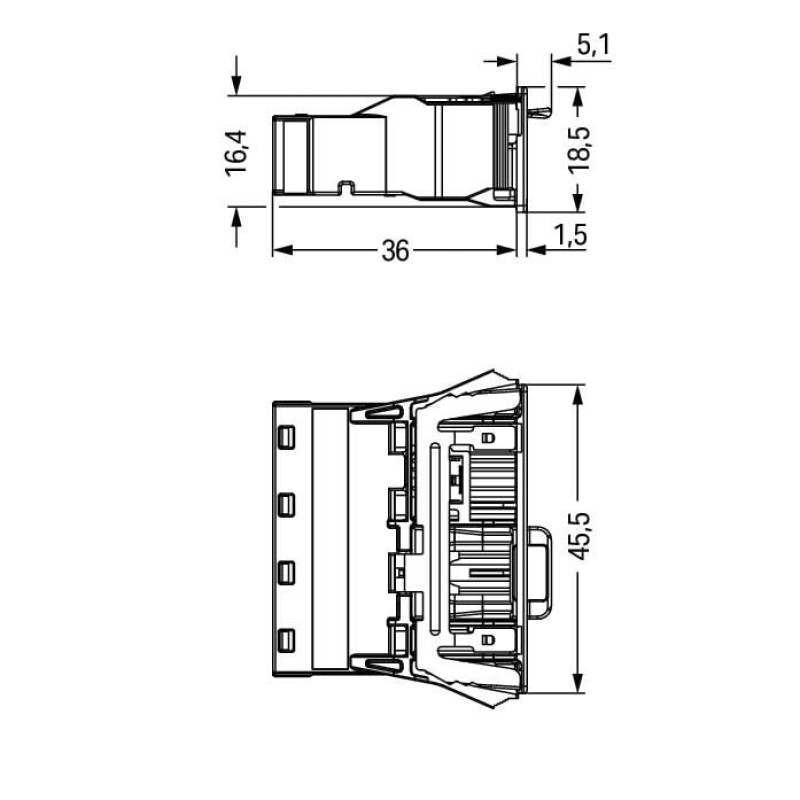

Фізичні дані

Відстань між штифтами 10 мм

Висота 18,5 мм

Глибина 41,1 мм

Ширина 45,5 мм

Штекерне з'єднання

Блокування штекерного з'єднання фіксуючий важіль

Вказівка щодо системи блокування Усі з'єднувачі для навісного монтажу (версії із защіпками для освітлювальних приладів або пристроїв, усі типи роз'ємів для друкованих плат і розподільних з'єднувачів) на заводі оснащені стопорними важелями, які забезпечують надійну фіксацію штепсельних ви

Захист від неправильного ввімкнення Так.

Примітка щодо захисту від неправильного ввімкнення Всі компоненти WINSTA^® на 100% захищені від переплутування при:
a.) підключенні різної кількості полюсів
b.) підключенні з поворотом на 180
c.) підключенні в бічному шаховому порядку
d.) підключенні одного полюса

Роз'єм (тип з'єднання) для диригента

Тип контакту (штекерний роз'єм) Штепсельний роз'єм / вилка

фіксуючий важіль Так.
