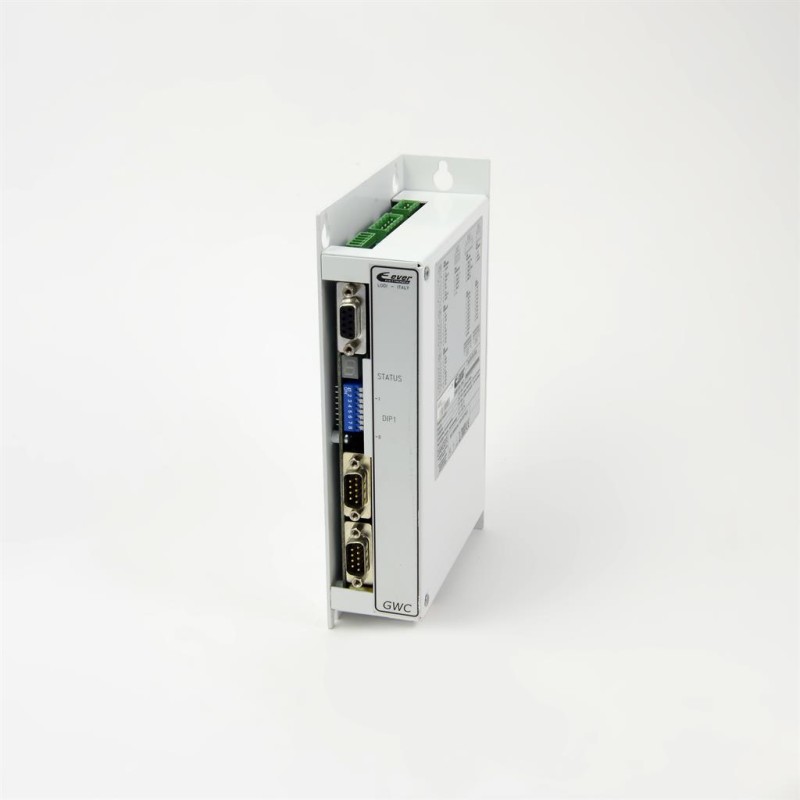

Багатофункціональний контролер GWCB211C1000

Опис Багатофункціональний контролер GWCB211C1000

Основні характеристики:

• Різні можливості роботи
• Оснащений розширеними функціями безпеки
√ протестовано для прямого встановлення блоку
√ інтегровані функції сторожового пристрою
√ моніторинг та керування несправностями
• Основні характеристики контролера-шлюзу:
√ легко програмувати
√ локальне керування підключеними пристроями
√ керування осями в режимі реального часу
√ обмін даними між польовими шинами
√ висока надійність та універсальність
√ керування пристроями інших виробників

Опис:

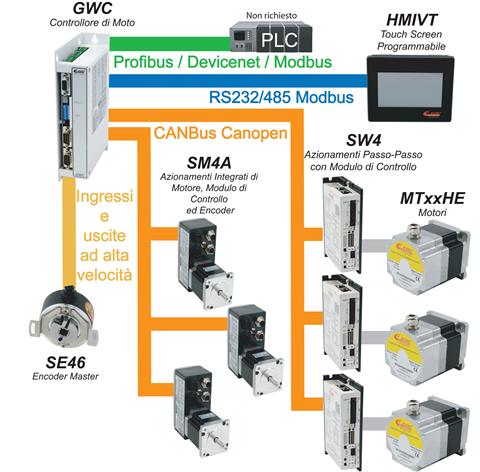

Блок GWC розроблено для гарантування трьох функцій: програмованого логічного контролера (ПЛК), контролера руху та комунікаційного перетворювача (шлюзу). Функції програмованого логічного контролера та контролера руху дозволяють користувачеві керувати процесом через польову шину, послідовний інтерфейс та входи/виходи відповідно до програми, визначеної користувачем. Функція комунікаційного перетворювача дозволяє обмінюватися даними між різними польовими шинами: CANbus (головний/підлеглий CANopen), DeviceNet (підлеглий), Profibus (підлеглий Profibus-DP) та послідовний (головний/підлеглий Modbus). Співіснування трьох функцій в одному блоці спрощує автоматизацію широкого спектру промислових застосувань простим способом та зі значною економічною перевагою.

Технічні характеристики:

- Напруга живлення: 24 В постійного струму
- Струм живлення: 800 мА
- Процесор: CISC 16 біт 40 МГц
- Програмування ПЛК та контролер руху: TR.I.P.O.S.GW-сумісна операційна система Windows (EN61131-3 ST)
- Пам'ять користувацьких програм: 1 МБ флеш-пам'яті та 512 КБ оперативної пам'яті високої швидкості
- Інтерфейси:
- CANbus: 1 електрично ізольований, 1 Мбіт/с, ISO11898 - Протокол CANopen (CAN1)
- DeviceNet: 1 електрично ізольований
- ProfiBus-DP: 1 електрично ізольований
- Серійні порти: 2 електрично ізольованих RS232 / RS485, повний або напівдуплексний
- Входи: 8 електрично ізольованих, PNP 24 В пост. струму - 200 кГц.
- Виходи: 8 електрично ізольованих та захищених, 24 В пост. струму - 500 мА - 1 кГц
- Dip-перемикачі: 8 для налаштування користувачем
- Дисплей: 7 світлодіодних сегментів, що показують робочий стан пристрою
- Роз'єми:
- Живлення: Combicon Phoenix
- CANbus: 5 полюсів Mini-Combicon-Style;
- Profibus-DP: 9 полюсів розетки SUB-D типу "мама";
- DeviceNet: 5 полюсів Mini-Combicon-Style.
- Температури: робочий від 0°C до 50°C, зберігання від 0°C до 55°C.
- Вологість: 0% ÷ 90%
- Клас захисту навколишнього середовища: IP20
- Розміри (Д x В x Г): 194,0 x 120,0 x 45,0 мм
- Вага: 0,48 кг.

КОМПЛЕКТ РОЗ'ЄМІВ

КОМПЛЕКТ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ ПРОГРАМУВАННЯ

Особливості

Завдяки середовищу програмування TR.I.P.O.S.GW можна налаштовувати машинний цикл і керувати всіма приводами та локальними ресурсами, зменшуючи та спрощуючи робоче навантаження на головний ПЛК, якщо він присутній.

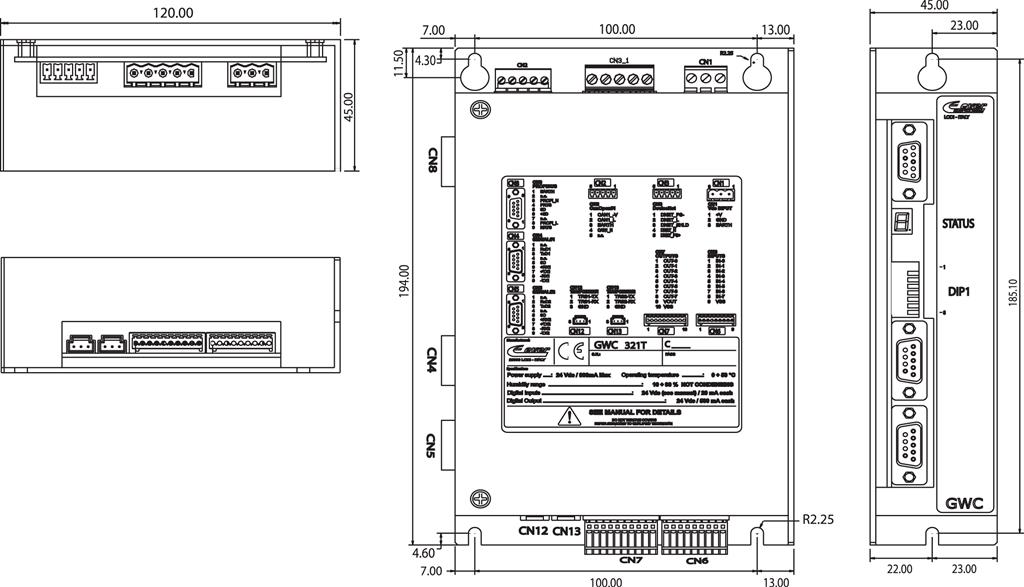

Механічне креслення

Розміри в мм

Технічний паспорт — PDF
