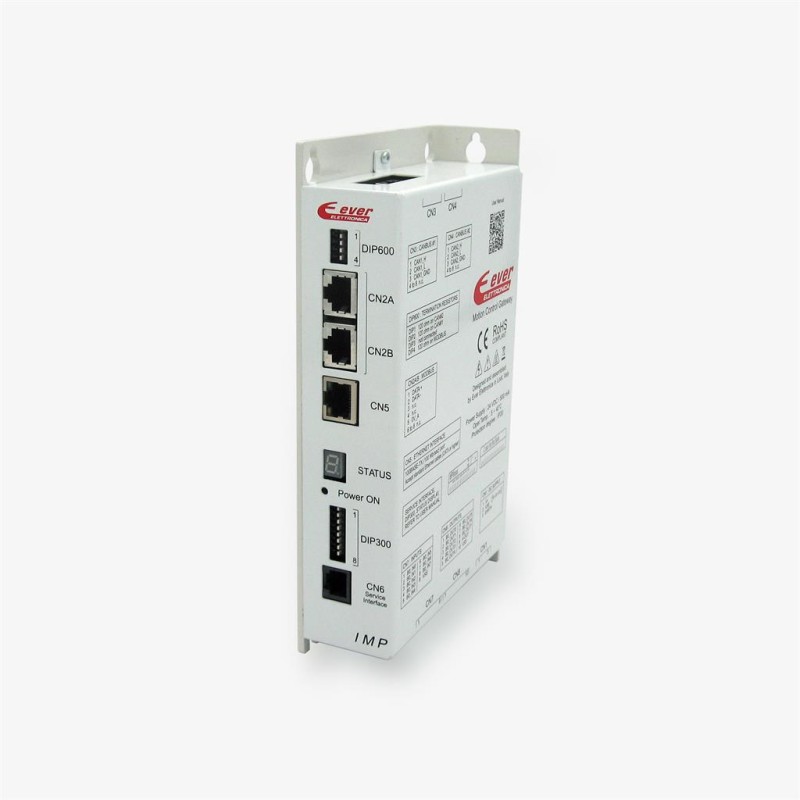

Багатофункціональний контролер IMPW11T0C1000

Опис Багатофункціональний контролер IMPW11T0C1000

Основні характеристики:

√ Легке програмування
√ Локальне керування підключеними пристроями
√ Швидкість виконання та керування осями в режимі реального часу
√ Обмін даними між польовими шинами (Modbus TCP/IP -----> Profinet ----> CANopen)
√ Інтегрована функціональність веб-сервера

Опис:

Блок IMP розроблено для виконання трьох функцій керування: програмованого логічного контролера (ПЛК), контролера руху та комунікаційного перетворювача (шлюзу). За допомогою функцій програмованого логічного контролера та контролера руху користувач може керувати процесом через польову шину, послідовний інтерфейс та входи/виходи, використовуючи власну програму. Функція комунікаційного перетворювача дозволяє обмінюватися даними між різними польовими шинами: Modbus TCP/IP, CANBus (Canopen), Profinet та Modbus-RTU. Співіснування трьох функцій в одному блоці спрощує автоматизацію широкого спектру промислових застосувань простим способом, пропонуючи важливу економічну перевагу.

Технічні характеристики:

- Живлення: 24 В постійного струму (номінальний діапазон 19 ÷ 30 В постійного струму)
- Струм: макс. 500 мА
- Процесор: 32-бітний мікроконтролер ARM® CORTEX®-M7
- Програмування ПЛК та керування рухом: TR.I.P.O.S.GW, сумісний з ОС Windows (EN61131-3 ST)
- Пам'ять користувача: 1024 КБ FLASH та 512 КБ SRAM
- Інтерфейси:- CANbus: 2 електрично ізольовані, 1 Мбіт/с, ISO11898
- Ethernet: 1 порт Modbus TCP/IP 100BASE-TX
- Profinet: 1 порт
- Послідовний: Modbus-RTU RS485 електрично ізольований
- Входи: 8 електрично ізольованих, 5 ÷ 24 В пост. струму PNP
- Вихід: 8 захищених та електрично ізольованих, 24 В пост. струму
- Dip-перемикачі: 8 для налаштування користувачем
- Дисплей: 7-сегментний світлодіодний дисплей, що вказує на робочий стан пристрою
- Температура: робоча 5°C ÷ 40°C
- Вологість: 0% ÷ 90%
- Ступінь захисту: IP20
- Розміри (В x Г x Ш): 194,0 x 116,0 x 40,0 мм

КОМПЛЕКТ РОЗ'ЄМІВ

КОМПЛЕКТ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ КОНФІГУРАЦІЇ

Особливості

Завдяки середовищу програмування TR.I.P.O.S.GW можна налаштовувати машинний цикл і керувати всіма приводами та локальними ресурсами, зменшуючи та спрощуючи робоче навантаження на головний ПЛК, якщо він присутній.

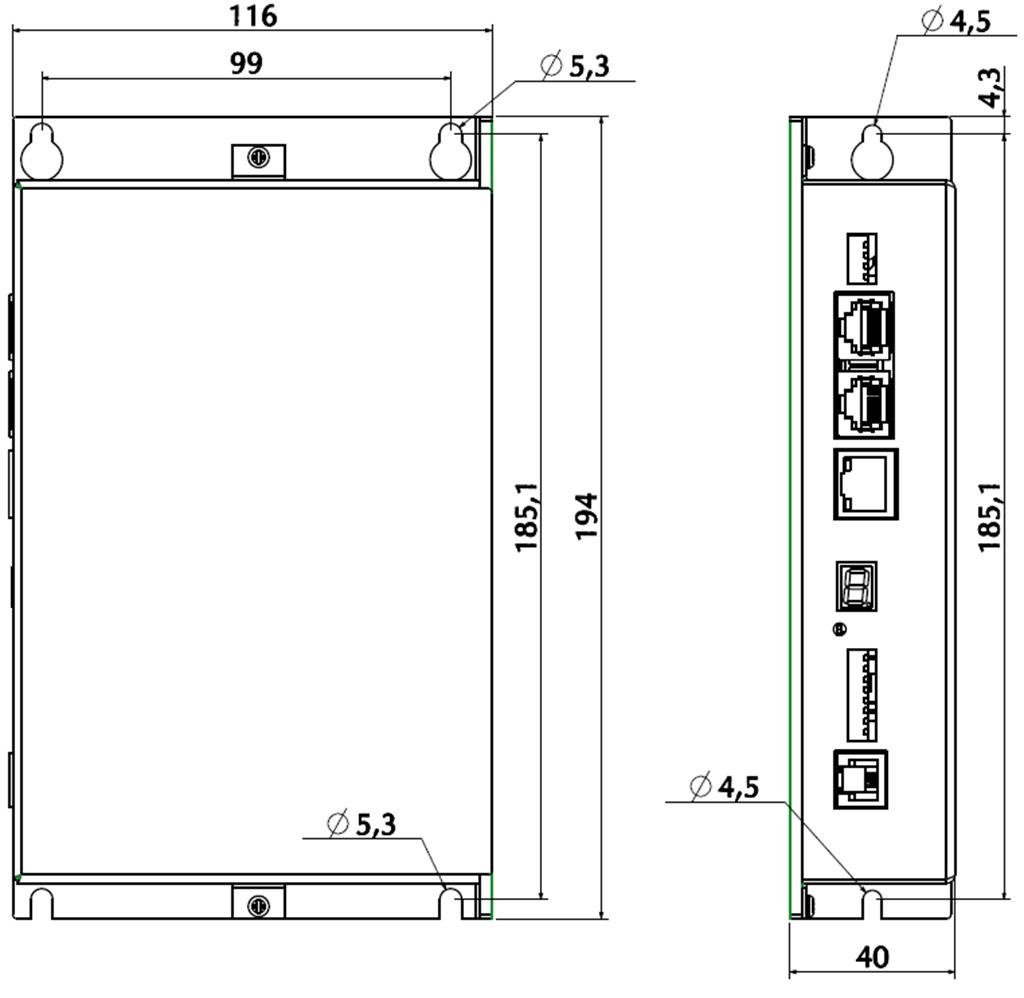

Механічне креслення

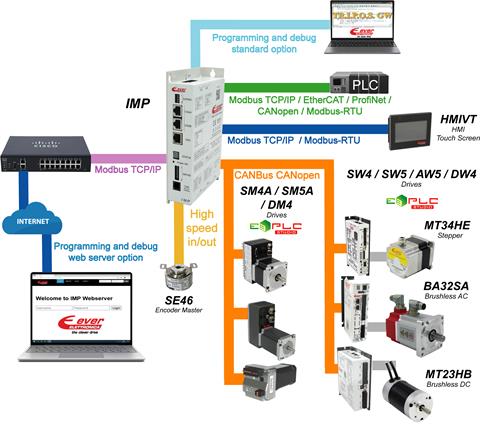

Польова шина

Технічний паспорт — PDF
