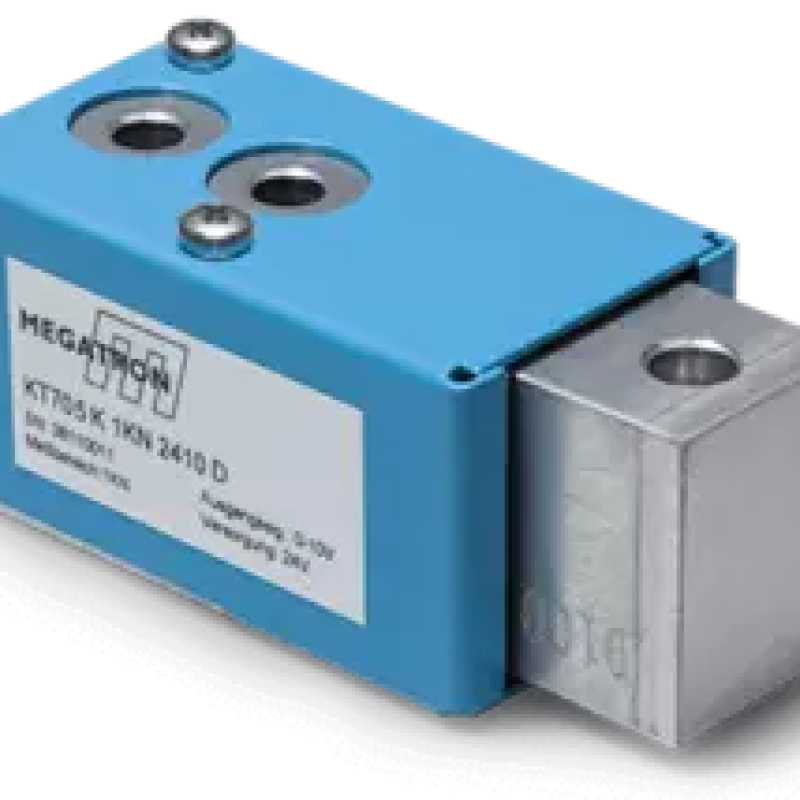

Датчик сили балочного типу KT705

Опис Датчик сили балочного типу KT705

Компактний датчик сили з вбудованим аналоговим підсилювачем і алюмінієвим вимірювальним корпусом для діапазонів до 1 кН

• Компактна зсувна балка з вбудованим аналоговим підсилювачем
• Виходи 0...10 В, -10...+10 В, 4...20 мА
• Швидкий час відгуку (< 1 мс)
• Передача зусилля через різьбу M5
• Тензорезистор повний міст

Перетворювачі сили KT705 з аналоговим виходом характеризуються компактним дизайном (68x30x31 мм). Вбудований аналоговий підсилювач забезпечує вихідні сигнали 0...10 В, -10... +10 В, 4...20 мА для напруги, тиску або того й іншого. З частотою відсічення 1,6 кГц (час відгуку 650 мкс) електроніка дозволяє вимірювати зусилля в системах з швидкими виробничими циклами. Сила прикладається через різьбу M5 для діапазонів вимірювання до 1 кН. Алюмінієвий вимірювальний корпус працює за принципом подвійної згинальної балки. Монтаж за допомогою двох гвинтів простий і підходить для будь-якої плоскої, стійкої поверхні. Принцип вимірювання повного моста був перевірений в цьому типі датчиків сили протягом десятиліть і забезпечує тривалий термін служби.
