Датчики з ефектом Холла ETx25

Опис Датчики з ефектом Холла ETx25

Надійні енкодери з широким спектром електронних і механічних опцій, що відповідають вашим завданням

• Універсальний асортимент енкодерів
• Широкий вибір з'єднань і вихідних сигналів
• Висока якість і довговічність
• Короткі терміни поставки
• Спроектовано і виготовлено в Німеччині

Енкодери ETx25 підходять для застосувань, де важливий тривалий термін служби і оптимальна адаптація датчика до умов застосування.

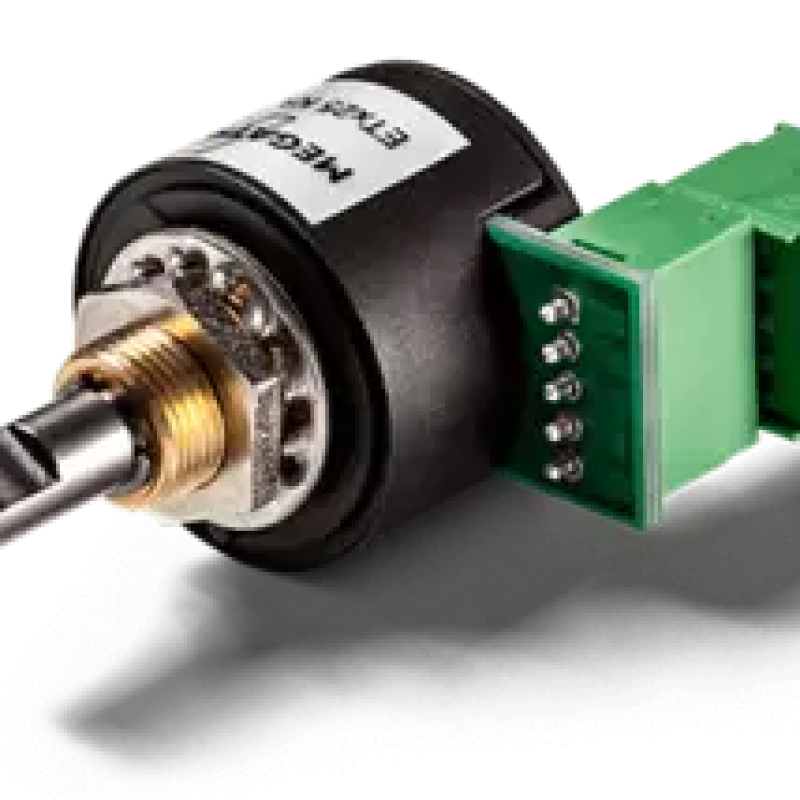

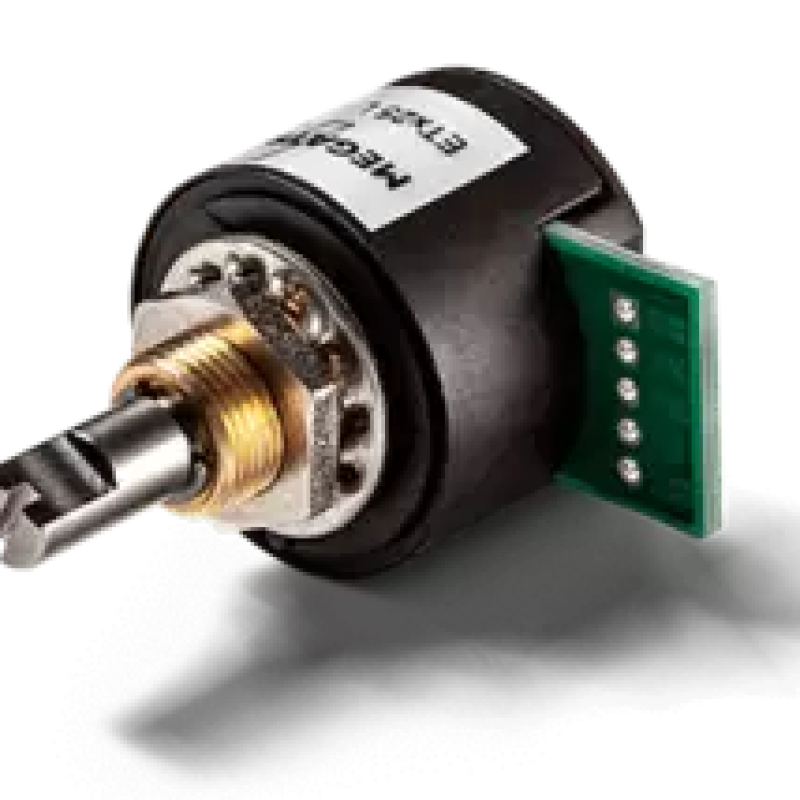

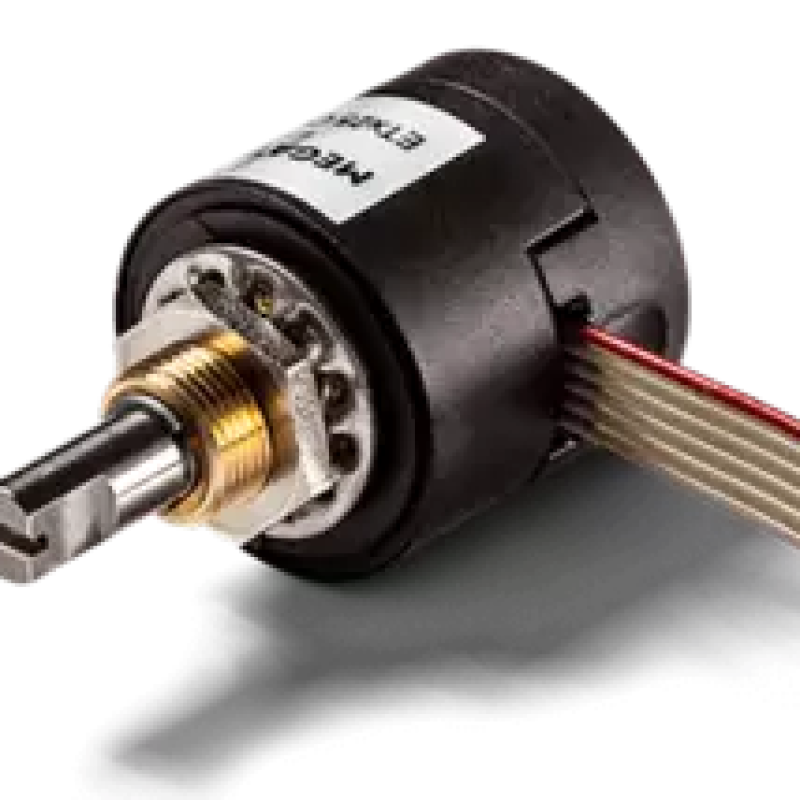

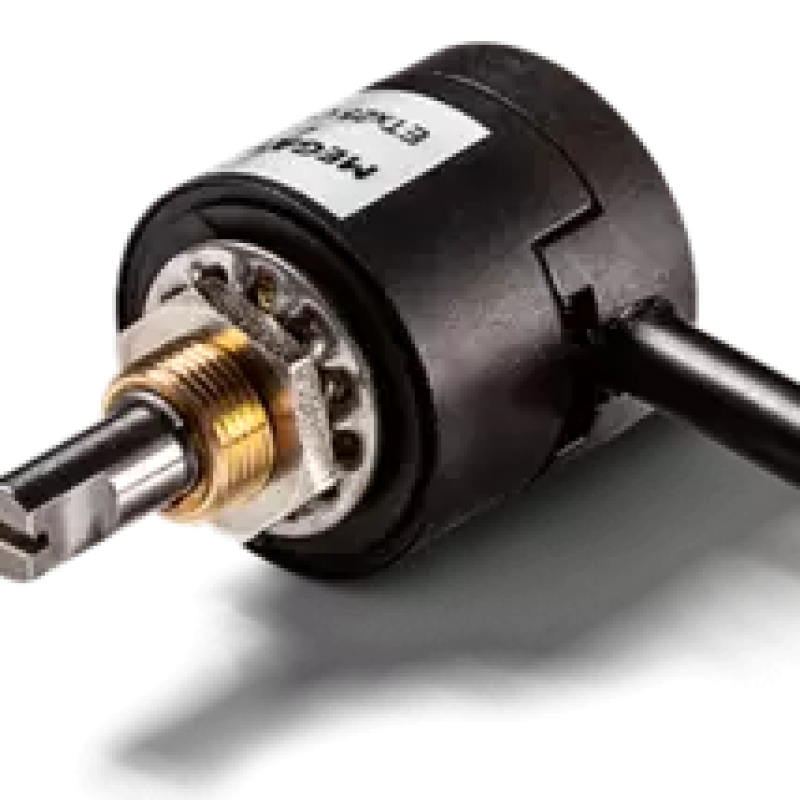

Сімейство енкодерів на основі ефекту Холла ETx25 характеризується високою надійністю, а також терміном служби понад 100 мільйонів обертів і незалежною лінійністю до ±0,3%. Датчики визначають кути безконтактно і мають високоміцний і загартований металевий підшипник кочення. Датчик в корпусі Ø25 мм з валом Ø6 мм або 6,35 мм (1/4 ") фіксується в застосуванні за допомогою центральної різьби (шестигранна гайка AF14 і зубчаста шайба, обидві входять в комплект поставки). Зручний вибір електричних з'єднань доступний за допомогою припою, затискача, круглого, плоского або стрічкового кабелю. Можна вибрати наступну електроніку:

Однооборотний абсолютний енкодер ETA25 (версія з резервуванням ETA25X):
Забезпечує абсолютний аналоговий сигнал з роздільною здатністю 12 біт. Для безпеки і критичних застосувань ETA25X має гальванічно ізольовану і надлишкову електроніку (див. технічний паспорт серії ETA25X).

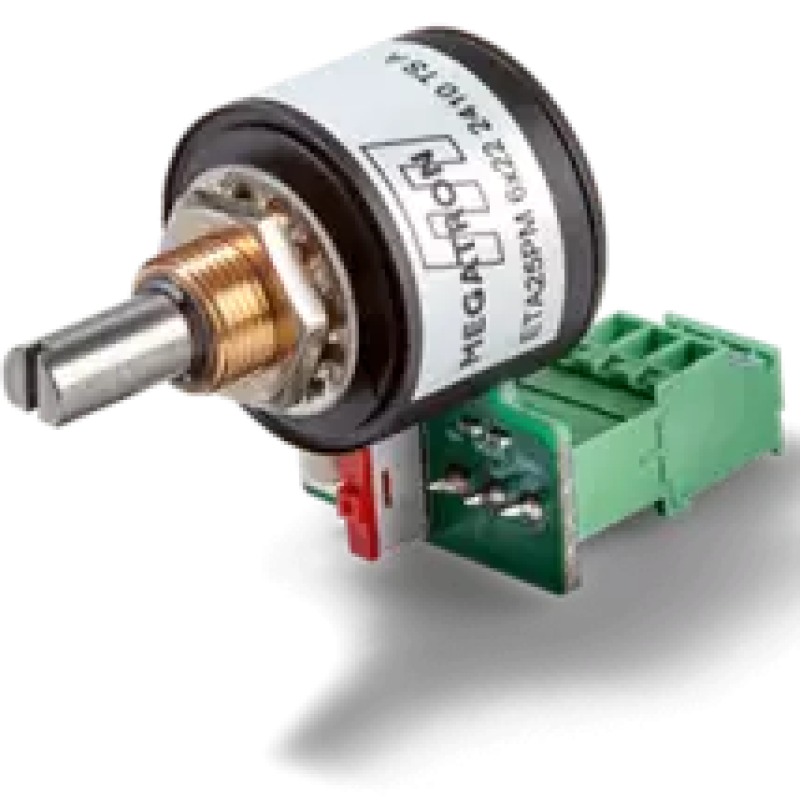

ETA25PM, енкодер з можливістю навчання, програмований багатооборотний або однооборотний абсолютний енкодер:
Програмований в польових умовах (Teach-in) енкодер для кутів повороту до 72000° (200 обертів), також може використовуватися як однооборотний енкодер з можливістю навчання. Роздільна здатність 12 біт з виходом струму або напруги. Навчання може бути виконано на місці за допомогою простої схеми програмування.

ETI25 однооборотний інкрементний енкодер:
З до 1024 імпульсів / на оборот і наявністю наступних вихідних сигналів: TTL, Push-Pull або відкритий колектор


Послідовний однооборотний енкодер кута повороту ETS25:
Роздільна здатність 14 біт з інтерфейсом SPI, з можливістю резервування для SPI (серія ETS25X)

Однооборотний енкодер ШІМ ETP25:
З ШІМ-виходом

Широкий вибір варіантів електроніки для різних джерел живлення і різноманітність електричних інтерфейсів для виводу вимірюваних значень дозволяють оптимально інтегрувати енкодери ETx25 в систему. Енкодери також можуть бути налаштовані на замовлення. Сотні можливих комбінацій можуть бути реалізовані в найкоротші терміни за допомогою матриць замовлення в таблицях даних. Популярні опції включають

• зміна напрямку обертання з CW (за годинниковою стрілкою) на CCW (проти годинникової стрілки),
• визначені користувачем кути повороту,
• ущільнення валу для підвищеного захисту IP,
• збільшений крутний момент для запобігання ненавмисному регулюванню через вібрацію. Також забезпечує високу якість при використанні в якості задатчика
• опційно з механічним стопором для заданих кутових значень, з фіксатором в середньому положенні або без нього (для використання в якості задатчика/панельного енкодера)
