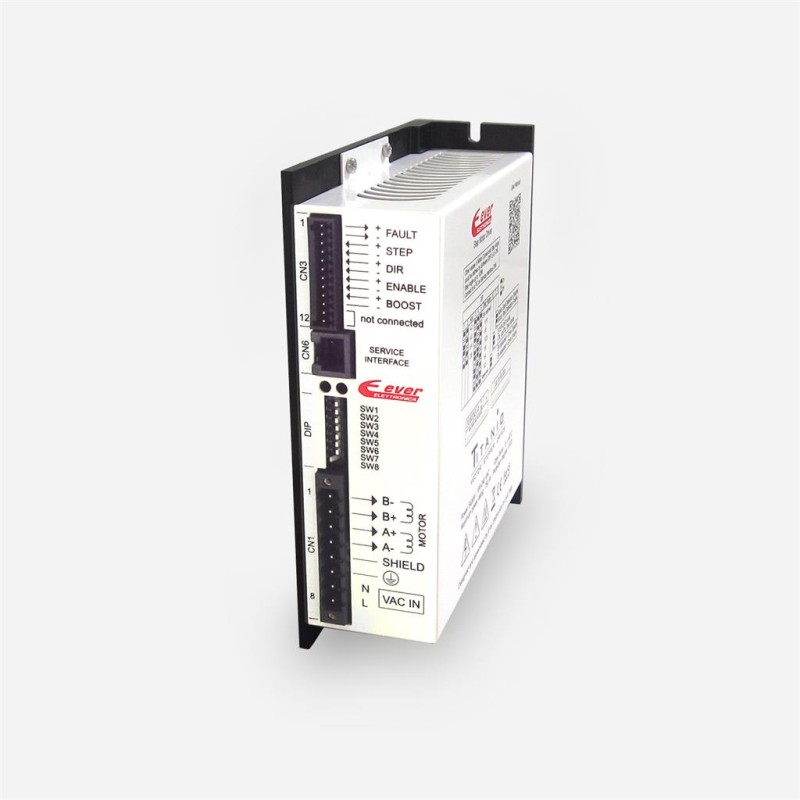

Драйвер LW3A9030N2A1-00

Опис Драйвер LW3A9030N2A1-00

Функції

● Налаштування значення струму за допомогою DIP-перемикачів

● Вибір кута кроку за допомогою dip-перемикачі або послідовний інтерфейс SCI. Для забезпечення сумісності з традиційними драйверами кути кроку емулюються програмно, регулювання струму завжди синусоїдальне.

● Можливість вибору чотирьох функцій користувача:

1 - Зчитування показника BEMF двигуна, драйвери LW3 виявляють втрату кроку без енкодера, відображаючи стан тривоги за допомогою цифрового виходу Fault та послідовності світлодіодів.

2 - Режим керування кроком/напрямком або тактуванням угору/униз.

3 - увімкнення керування входами (керування безпекою).

4 - автоматичне зниження струму за допомогою програмного забезпечення (двигун нерухомий).

Основні характеристики

● Живлення від мережі 230 В змінного струму

● Безсенсорне виявлення зупинки двигуна

● Вбудований послідовний інтерфейс для обслуговування для налаштування параметрів та налагодження за допомогою програмного забезпечення

● Захист від короткого замикання двигуна, розриву фаз, перевищення/низької напруги та температури

● Векторне керування: синусоїдальний фазний струм з технологією «інше» підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи.

● Плавний рух

● Безшумне обертання

● Низький рівень електромагнітного випромінювання

● Програмне демпфування резонансу

● Зниження температури двигуна

КОМПЛЕКТ РОЗ'ЄМІВ

КОМПЛЕКТ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ КОНФІГУРАЦІЇ

LW3 — це нова лінійка векторних приводів, що належать до сімейства Titanio, що характеризуються інноваційною продуктивністю. Побудовані з використанням нової технології «Else - Error Less Servo Efficient» з точним керуванням синусоїдальним струмом, ці приводи дозволяють керувати кроковими двигунами зі значним зниженням шуму, меншим нагріванням та надзвичайно плавними рухами. Підходять для керування 2-фазними гібридними кроковими двигунами, вони можуть бути з'єднані переважно з двигунами серії від 0,8 дюйма до 3,4 дюйма.Повністю цифрові та виготовлені за технологією Arm Core M4, приводи LW3 пропонують виняткову надійність у поєднанні з механічною компактністю та конкурентною ціною.Вони можуть використовуватися в багатьох типах машин, де вже є контролер для генерації цифрового годинника та сигнали напрямку, такі як X-Y-столи, етикетувальні машини, лазерні різаки, пристрої для захвату, гравірувальні столи тощо, і вони рекомендуються для всіх застосувань, де потрібна не лише універсальність, точність і швидкість, але й плавні та безшумні рухи, як-от у медичній галузі.

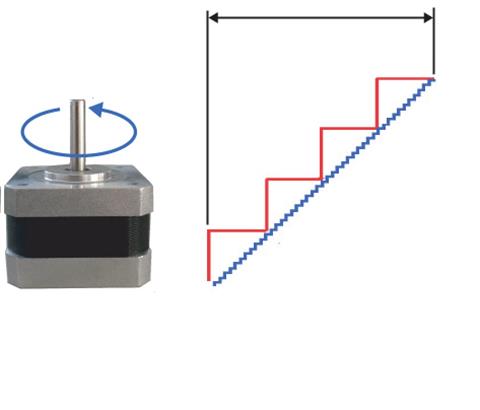

Функціональні можливості

Синусоїдальний фазний струм з технологією "else" підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи.

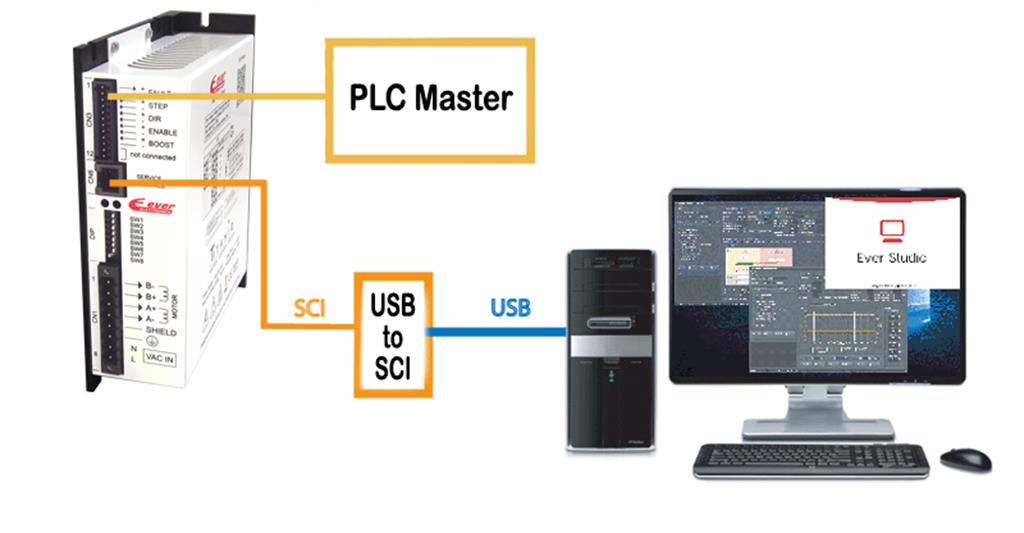

Підключення/Керування

Підключення для конфігурації параметрів здійснюється за допомогою сервісного послідовного інтерфейсу SCI та програмного інструменту Ever Studio, що дозволяє легко та швидко конфігурувати, налагоджувати та контролювати кожну систему в реальному часі.

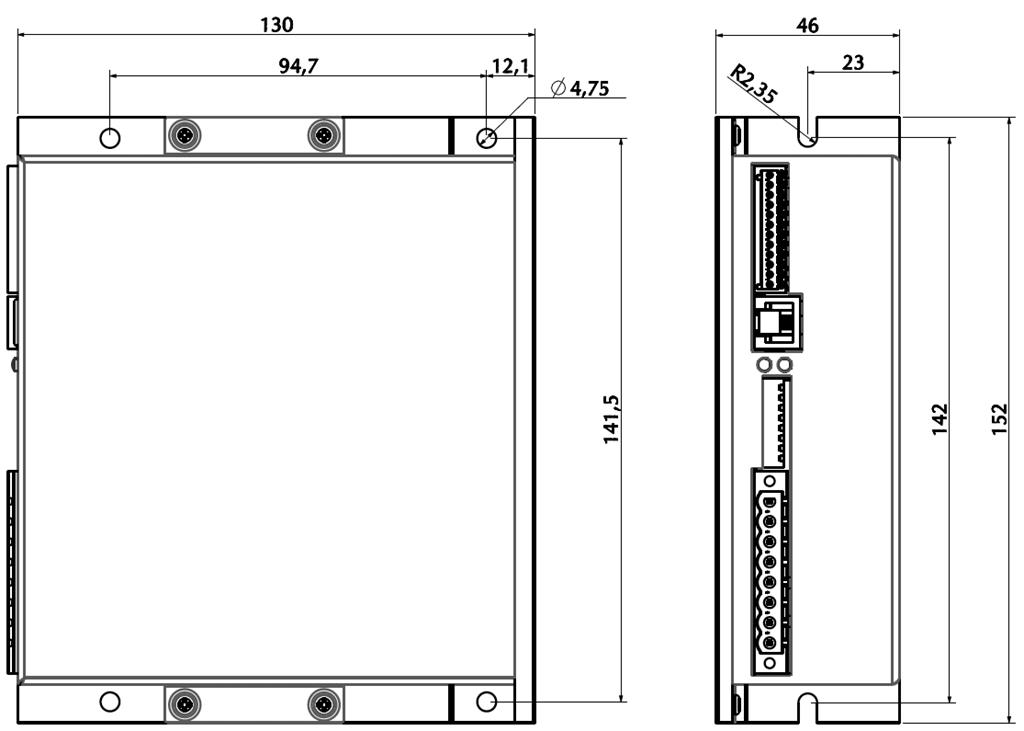

Механічне креслення

Розміри в мм

Технічний паспорт — PDF
