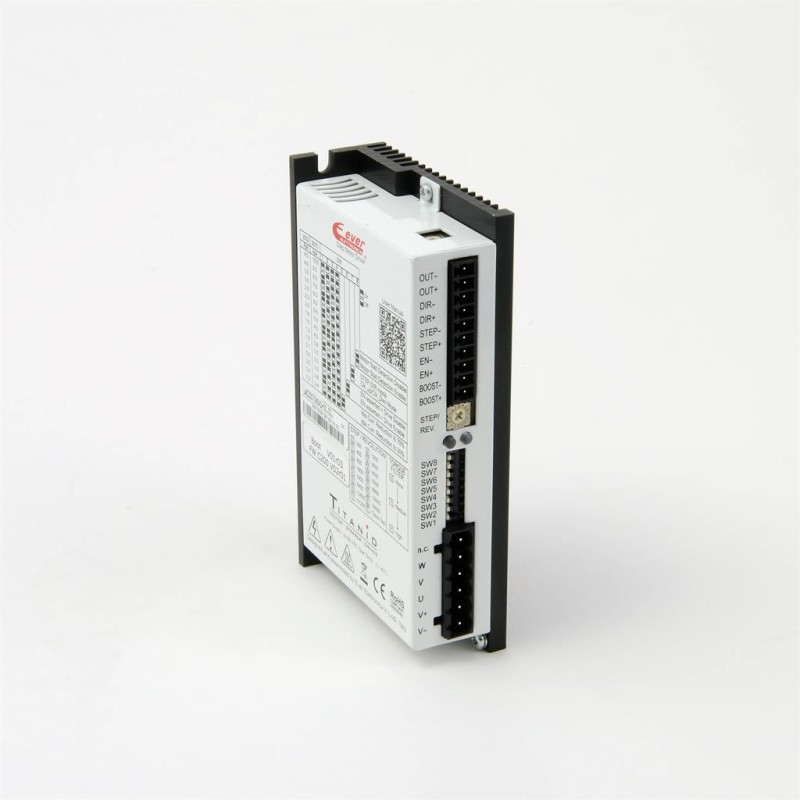

Драйвер LW3D3032N0A1-00

Опис Драйвер LW3D3032N0A1-00

Напруга живлення	24 [Вcc] ÷ 80 [Вcc]
Вихідний струм	0,2 [А/ф. середньоквадратичне значення] ÷ 3,2 [А/ф. середньоквадратичне значення] 0,3 [А/ф. пік] ÷ 4,5 [А/ф. пік]
Режим керування	Таксіатор & Напрямок
Силовий каскад	Біполярний переривник мосту H на 40 кГц.
Монтаж	Настінний монтаж
Цифрові входи	4 оптоізольовані 2 - 24 В постійного струму 2 МГц NPN або PNP або лінійний драйвер.
Цифрові виходи	1 цифровий вихід 24 В постійного струму - 100 мА для моніторингу стану
Розімкнутий або замкнутий контур	Розімкнутий контур
Крок роздільна здатність	Від повного збільшення (200 пікселів на секунду - 1,8°) до 1/256 (емульовано)
Захист безпеки	Перевищена/низька напруга, перевантаження по струму, перегрів, коротке замикання фаза/фаза та фаза/земля
Моніторинг стану	3 світлодіоди з підсвічуванням (зелений та червоний/жовтий)
Робоча температура	0 [°C]÷ 50 [°C]
Температура зберігання	0 [°C] ÷ 55 [°C]
Вологість	0 [%] ÷ 90 [%]
Клас захисту	IP20
Розміри В x Д x Ш	128,0 [мм] x 30,0 [мм] x 74,0 [мм]
Вага	0,29 [кг]

Функції

● Налаштування значення струму за допомогою dip-перемикачів

● Вибір кута кроку за допомогою рото-перемикачі. Для забезпечення сумісності з традиційними драйверами, кути кроку емулюються програмно, регулювання струму завжди синусоїдальне.

● Можливість вибору п'яти функцій користувача:

1 - увімкнення виявлення зупинки двигуна. Зчитуючи показник BEMF двигуна, драйвери LW3 виявляють без енкодера втрату кроку, відображаючи стан тривоги за допомогою цифрового виходу несправності та послідовності світлодіодів.

2 - Режим керування кроком/напрямком або тактуванням угору/униз.

3 - Увімкнення керування входами (контроль безпеки). 4 - Автоматичне зниження струму на 30% або 70% (двигун нерухомий).

5 - увімкнення функції «Тест годинника», корисної під час встановлення драйвера, яка показує правильну наявність тактового сигналу за допомогою миготіння світлодіода стану.

Основні характеристики

● Безсенсорне виявлення зупинки двигуна

● Вбудована діагностика

● Захист двигуна від короткого замикання, розімкнених фаз, перенапруги та перепадів температури

● Векторне керування: синусоїдальне регулювання з технологією «Else» підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи

● Плавні рухи

● Компактний розмір

● Безшумне обертання

● Надійність

● Низький рівень електромагнітних випромінювань

● Програмне демпфування резонансу

● Автоматичне налаштування параметрів керування двигуном

● Високоефективне регулювання струму

● Зниження температури двигуна

● Цифрові входи від 2 до 24 В постійного струму

● Швидке та просте встановлення

КОМПЛЕКТ РОЗ'ЄМІВ

Код	Опис
---	Комплект роз'ємів у комплекті

LW3 – це нова лінійка векторних приводів, що належать до сімейства Titanio, що характеризуються інноваційною продуктивністю. Створені шляхом інтеграції нової технології «Else - Error Less Servo Efficient» з точним керуванням синусоїдальним струмом, ці приводи дозволяють керувати кроковими двигунами зі значним зниженням шуму, меншим нагріванням та надзвичайно плавними рухами. Підходять для керування двофазними гібридними кроковими двигунами, вони можуть бути з'єднані переважно з серіями двигунів від 0,8 до 3,4 дюйма.Повністю цифрові та виготовлені за технологією Arm Core M4, приводи LW3 пропонують виняткову надійність у поєднанні з механічною компактністю та конкурентною ціною.Вони можуть використовуватися в багатьох типах машин, де вже є контролер для генерації цифрових тактових та напрямних сигналів, таких як X-Y столи, етикетувальні машини, лазерні різаки, пристрої для забирання, гравірувальні столи тощо, і вони рекомендуються в усіх сферах застосування, де потрібна не лише універсальність, точність і швидкість, але й плавні та безшумні рухи, як-от у медичній галузі.

Функціональні можливості

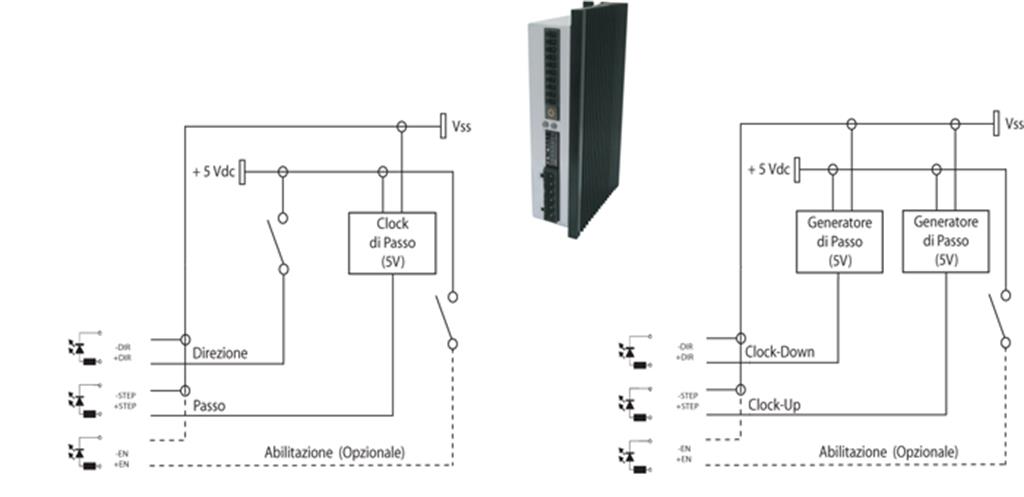

Підключення/Керування

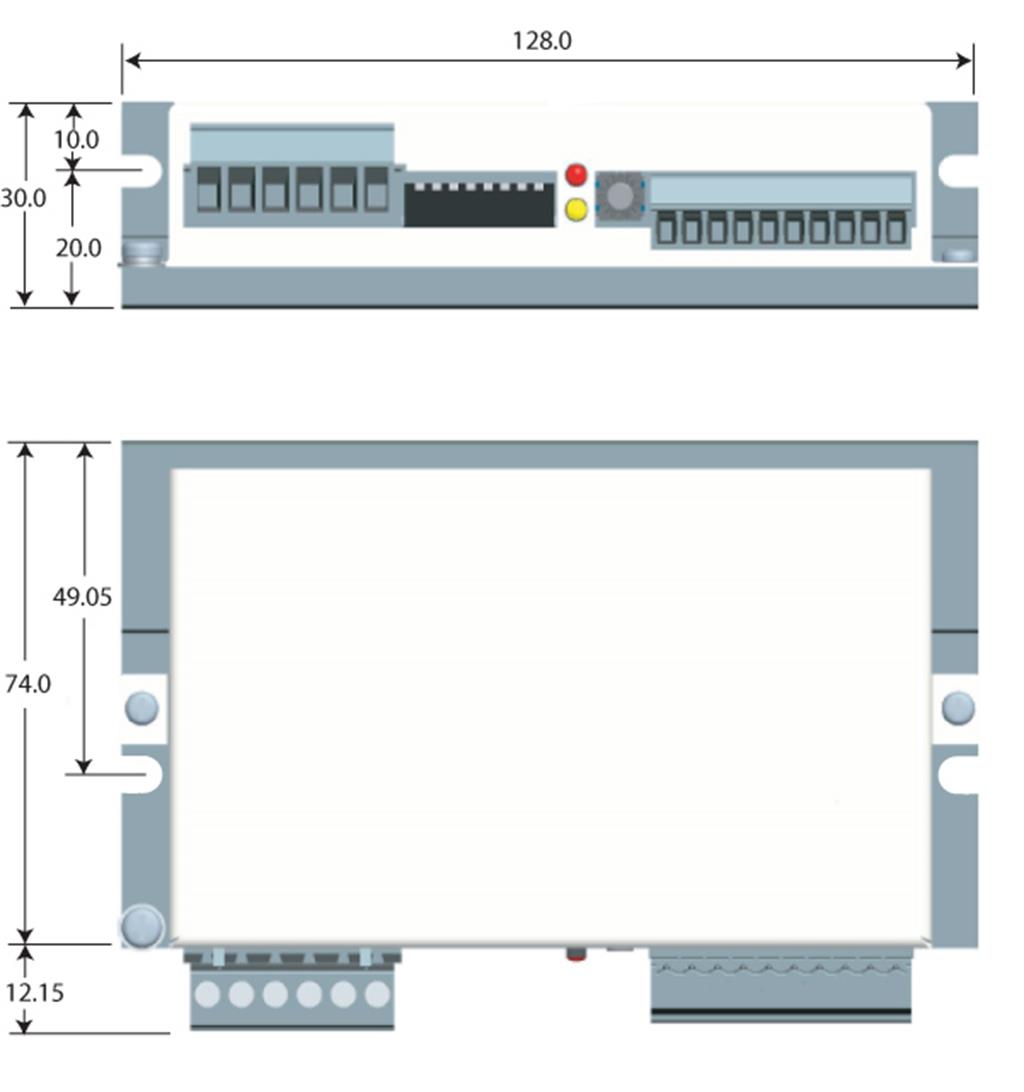

Механічне креслення
