New
Під замовлення
Дата надходження: 09.07.2026
Артикул: LW4D3070N2I1-00
Виробник: Ever Motion Solutions
0.00 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

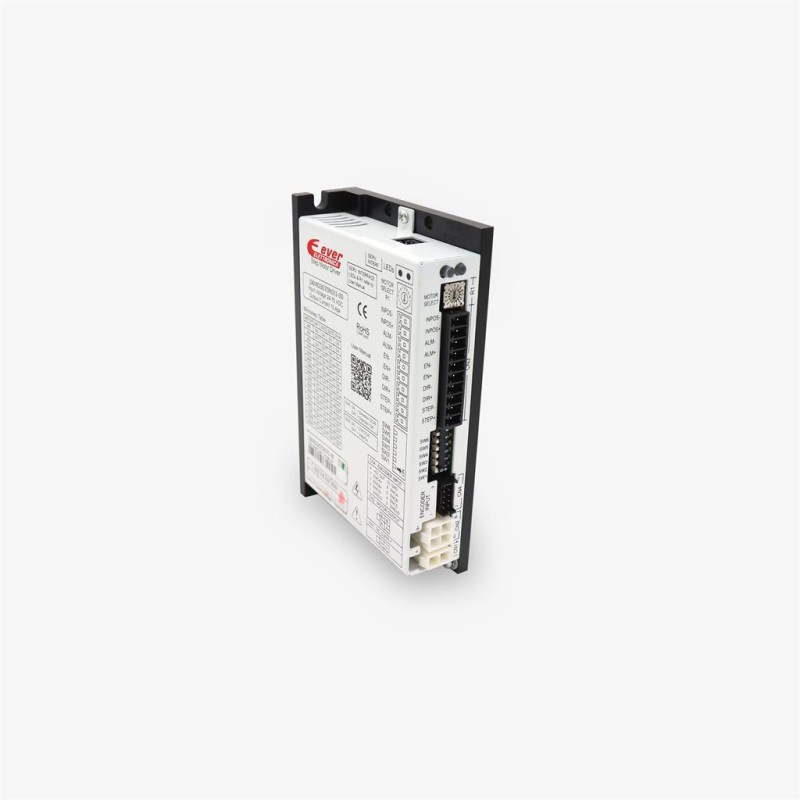

Опис Драйвер LW4D3070N2I1-00
| Напруга живлення | 24 [Вcc] ÷ 75 [Вcc] |
| Вихідний струм | 0,0 [А/ф. середньоквадратичне значення] ÷ 7,1 [А/ф. середньоквадратичне значення] 0,0 [А/ф. пік] ÷ 10,0 [А/ф. пік] |
| Режим керування | Таксіатор & Напрямок |
| Силовий каскад | Біполярний переривник мосту H на 40 кГц. |
| Інтерфейс зворотного зв'язку | Вхід інкрементального енкодера 5 В постійного струму, диференціальний, RS422, неізольований |
| Монтаж | Настінний монтаж |
| Цифрові входи | 3 оптоізольовані 5 - 24 В постійного струму NPN або PNP або лінійний драйвер |
| Цифрові виходи | 2 цифрових виходи 24 В постійного струму - 100 мА |
| Відкрити або Закрити петля | Замкнута петля |
| Роздільна здатність кроку | Від повного кроку (200 пікселів на секунду - 1,8°) до 1/128 та від повного кроку до 1/100 кроку (емульовано). |
| Захист безпеки | Перевищена/низька напруга, перевантаження по струму, перегрів, коротке замикання фаза/фаза та фаза/земля |
| Моніторинг стану | 2 світлодіоди з підсвічуванням (зелений та червоний/жовтий) |
| Робоча температура | 5 [°C]÷ 40 [°C] |
| Температура зберігання | -25 [°C] ÷ 55 [°C] |
| Вологість | 5 [%] ÷ 85 [%] |
| Клас захисту | IP20 |
| Розміри В x Д x Ш | 118,0 [мм] x 25,5 [мм] x 75,5 [мм] |
| Вага | 0,25 [Кг] |
Сертифікації
| Сертифікації | CE, Reach, RoHS |
Функції
● Вибір параметрів двигуна за допомогою поворотних перемикачів, що налаштовуються програмно
● Вибір кута кроку за допомогою поворотних перемикачів. Для забезпечення сумісності з традиційними драйверами, кути кроку емулюються програмно, регулювання струму завжди синусоїдальне.
● Можливість вибору наступних функцій користувача:
1 - Режим керування кроком/напрямком або тактуванням угору/униз.
2 - Зміна напрямку обертання двигуна.
Основні характеристики
● Замкнутий контур крутного моменту, швидкості та положення за допомогою інкрементального енкодера
● Вбудована діагностика
● Захист від короткого замикання двигуна, розімкненихфаз, перевищення/нижчої напруги та температури
● Векторне керування: синусоїдальний фазний струм з технологією «інше» підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи.
● Плавний рух
● Компактний розмір
● Безшумне обертання
● Надійність
● Низький рівень електромагнітного випромінювання
● Програмне демпфування резонансу
● Автоматичне налаштування параметрів керування двигуном
● Високоефективне налаштування струму
● Зниження температури двигуна
● Цифровий вхід 5 - 24 В постійного струму
● Швидке та просте встановлення
КОМПЛЕКТ РОЗ'ЄМІВ
| Код | Опис |
| --- | Комплект роз'ємів у комплекті |
ПРОГРАМНЕ ЗАБЕЗПЕЧЕННЯ КОМПЛЕКТУ ДЛЯ КОНФІГУРАЦІЇ
| Код | Опис |
| SW4_SERV00-SL | Комплект програмного забезпечення для конфігурації приводу з Ever Studio + 200 см послідовний кабель та послідовний/USB перетворювач |
LW4 — це нова лінійка векторних приводів сімейства Titanio, що характеризуються інноваційною продуктивністю. Створені на основі нової технології «Else - Error Less Servo Efficient» з точним керуванням синусоїдальним струмом, ці приводи дозволяють керувати кроковими двигунами зі значним зниженням шуму, меншим нагріванням та надзвичайно плавними рухами. Підходять для керування двофазними гібридними кроковими двигунами, вони можуть бути з'єднані переважно з двигунами серії від 0,8” до 3,4”. Оснащені входом інкрементального енкодера, за допомогою якого можна керувати двигуном у замкнутому циклі крутного моменту, швидкості та положення. Повністю цифрові та виготовлені за технологією Arm Core M4, приводи LW3 пропонують виняткову надійність у поєднанні з механічною компактністю та конкурентною ціною.Їх можна використовувати в багатьох типах машин, де вже є контролер для генерації цифрових тактових сигналів та сигналів напрямку, таких як X-Y-столи, етикетувальні машини, лазерні різаки, пристрої для захвату, гравірувальні столи тощо, і вони рекомендуються в усіх сферах застосування, де потрібна не лише універсальність, точність та швидкість, але й плавні та безшумні рухи, як-от у медичній галузі.
Функціональні можливості

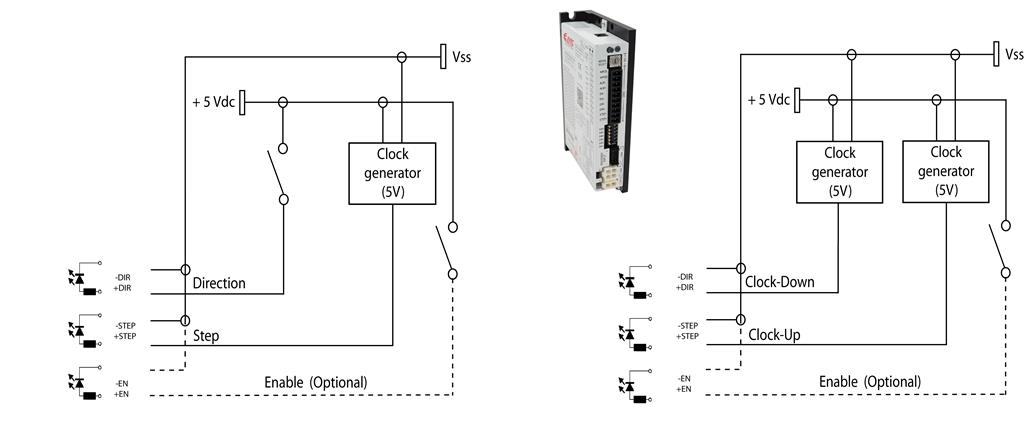

Підключення/Керування

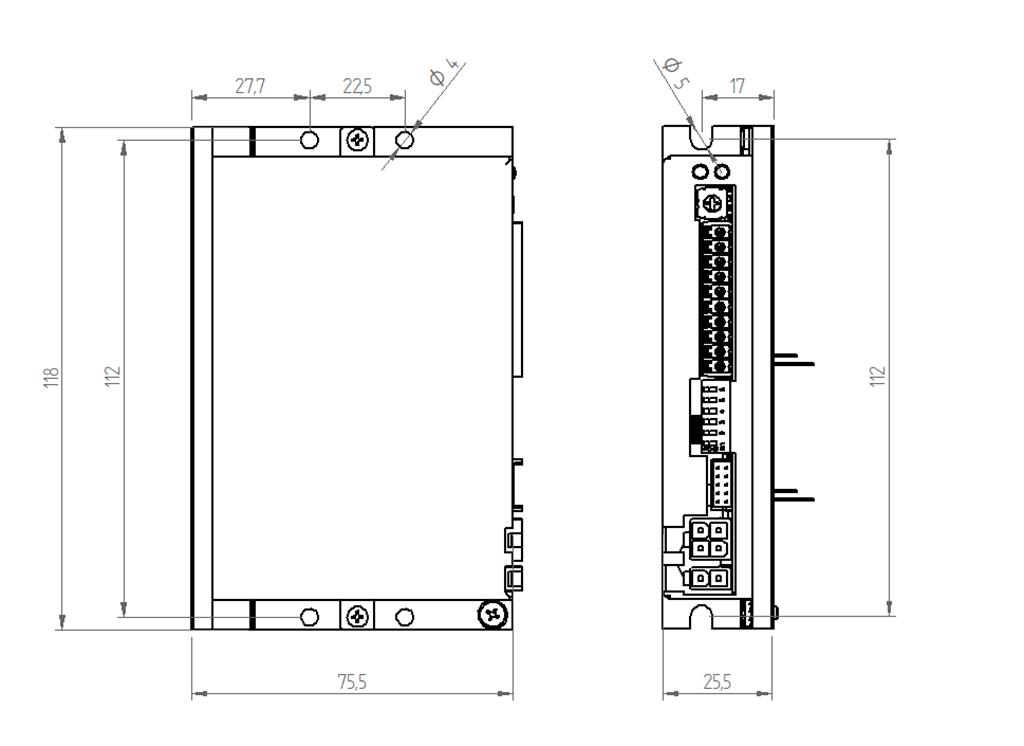

Механічне креслення
Основні характеристики Драйвер LW4D3070N2I1-00
Електричні характеристики
Напруга живлення
24 [Vcc] ÷ 75 [Vcc]
Вихідний струм
0,0 [A/ф rms] ÷ 7,1 [A/ф rms] 0,0 [A/ф peak] ÷ 10,0 [A/ф peak]
Режим керування
Годинник і напрямок
Цифрові входи
3 оптоізольованих 5 - 24В постійного струму NPN або PNP або лінійного драйвера
Розімкнутий або замкнений цикл
Замкнутий цикл
Роздільна здатність кроку
Від повного кроку (200 pps - 1.8°) до 1/128 і від повного кроку до 1/100 кроку (емуляція).
Моніторинг стану
2 світлодіода з направляючим світлом (зелений і червоний/жовтий)
Цифрові виходи
2 Цифровий вихід 24 В постійного струму - 100 мА
Силовий каскад
H мостовий біполярний подрібнювач на 40 кГц.
Інтерфейс зворотного зв'язку
Інкрементний енкодерний вхід 5 В постійного струму диференціальний RS422 неізольований
Механічні характеристики
Монтаж
Настінне кріплення
Розміри В х Д х Ш
118,0 [мм] x 25,5 [мм] x 75,5 [мм]
Вага
0,25 [кг]
Захист
Заходи безпеки
Перенапруга/недостатня напруга, перевантаження по струму, перегрів, коротке замикання фаза/фаза і фаза/земля
Вологість
5 [%] ÷ 85 [%]
Клас захисту
IP20
Температура
Робоча температура
5 [°C]÷ 40 [°C]
Температура зберігання
-25 [°C] ÷ 55 [°C]
Сертифікати
Сертифікати
CE, Reach, RoHS
