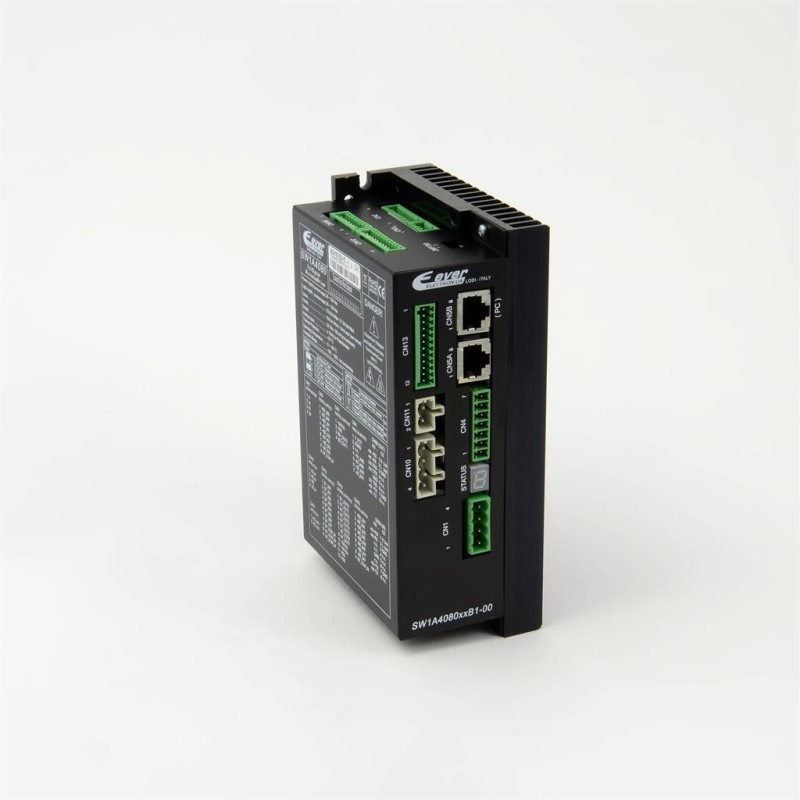

Драйвер SW1A4080C0B1-00C0380

Опис Драйвер SW1A4080C0B1-00C0380

Напруга живлення	34 [В змінного струму] ÷ 100 [В змінного струму]
Живлення з розділеною логікою	17 [В змінного струму] ÷ 100 [В змінного струму]
Вихідний струм	0,0 [А/ф. середньоквадратичне значення] ÷ 8,0 [А/ф. середньоквадратичне значення] 0,0 [А/ф. пік] ÷ 11,0 [А/ф. пік]
Керування режим	CANBus CANopen (DS402)
Монтаж	Настінний монтаж
Цифрові входи	16 оптоізольованих цифрових входів.
Цифрові виходи	10 оптоізольованих цифрових виходів PNP, 24 В пост. струму - 100 мА (2 виходи) та 300 мА (8 виходів).
Аналогові входи	2 входи для потенціометра або ±10 В пост. струму
Відкрити або Закрити петля	Розімкнутий контур
Роздільна здатність кроку	від 1 до 128 мікрокроків
Захисні засоби	Перевищена/низька напруга, перевантаження по струму, перегрів, обрив обмотки, коротке замикання фази обмотки/фази/землі
Робоча температура	0 [°C]÷ 50 [°C]
Температура зберігання	0 [°C] ÷ +55 [°C]
Вологість	0 [%] ÷ 90 [%]
Клас захисту	IP20
Розміри В x Д x Ш	165,0 [мм] x 49,0 [мм] x 108,0 [мм]
Вага	0,80 [кг]

Функції

Режим керування:

• Режим керування швидкістю

• Широкий діапазон режимів керування позиціонуванням (повернення до початкової точки, відносний, абсолютний, цільовий)

• Електричний редуктор з програмованим передавальним числом для відстеження зовнішнього головного опорного сигналу (від польової шини або інкрементального енкодера) двигуна. Швидкість та Позиція

• Високошвидкісний запуск і зупинка двигуна, що спрацьовують за допомогою вводу/виводу, для синхронізації подій для застосувань, що вимагають швидкої реакції: маркування, пошук зарізів, різання на льоту тощо ...

• Можливість синхронізації рухів кількох осей

• Перемикання між будь-якими режимами керування модулем руху на льоту • Можливість увімкнення/вимкнення електроредуктора на льоту

• Виявлення зупинки двигуна та відстеження положення цілі за допомогою зворотного зв'язку від енкодера

• Керування приводом за допомогою команд головного контролера. Підходить для багатоосьових систем (до 127 приводів). Вбудована потужна функціональність модуля руху забезпечує ідеальну синхронізацію між осями та зменшує навантаження головного контролера.

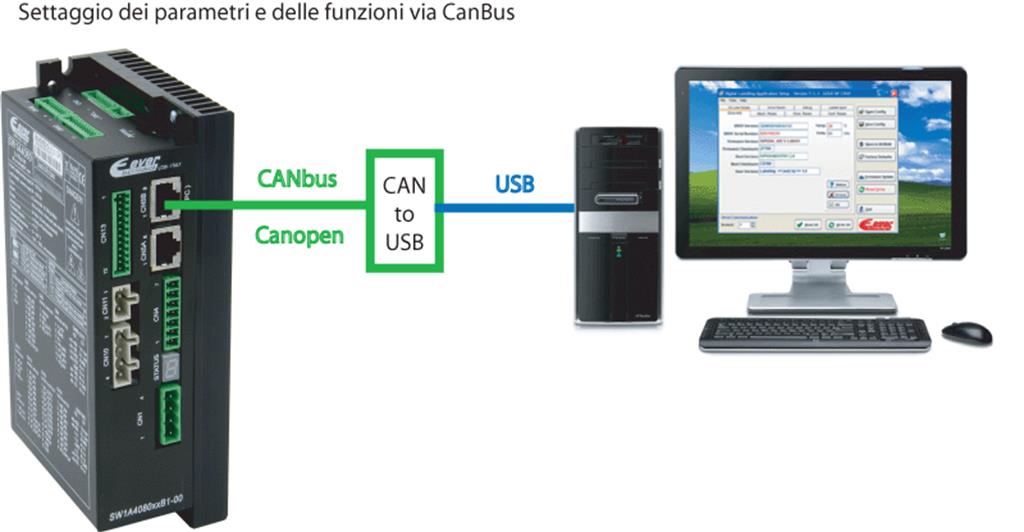

• Конфігурація приводу з інтерфейсом CANbus. Доступний комплект програмного забезпечення SW1_CANBUS-SL, що містить адаптер з CAN на USB та кабелі, або SW1_CAN01-SL лише з програмним забезпеченням та кабелями. У комплектах ви знайдете CD-Rom з необхідним програмним забезпеченням

Основні характеристики

● Кілька режимів керування

● Оснащений розширеними функціями безпеки:√ повністю протестований для прямого встановлення блоку√ вбудована функція сторожового таймера√ інтегрована діагностика та моніторинг несправностей√ розділене джерело живлення для логіки та живлення√ буфер помилок польових робіт

● Низька вібрація двигуна

● Низький механічний шум

● Компактний розмір

● Низьке тепловиділення

● Відсутність резонансу

● Висока надійність

● Висока швидкість та крутний момент

● Широкий діапазон потужності

SW1 — це серія локальних логічних приводів, придатних для підключення через CANbus (CANopen DS301/DS402), Profibus (Profibus-DP) або послідовний порт (Modbus-RTU) до одно- або багатоосьових систем у режимі веденого. Завдяки модулю PowerMotion та високошвидкісним входам і виходам, ця електроніка дозволяє використовувати кілька режимів керування навіть з розширеними функціями. Налаштування та налагодження програми здійснюється шляхом конфігурації всіх параметрів за допомогою програмного забезпечення, завдяки програмним інтерфейсам для ПК з Windows, які називаються SL-Monitor.Підходять для керування 2- або 4-фазними гібридними кроковими двигунами, вони доступні в широкому діапазоні потужностей, призначених для роботи з серіями двигунів від 1,7 дюйма до 4,2 дюйма. Повністю цифрові та виготовлені з використанням технології поверхневого монтажу, приводи SW1 пропонують надійність та механічну компактність за конкурентною ціною.Вони рекомендуються для всіх застосувань, де потрібна синхронізація осей, універсальність, точність, швидкість виконання та низькі робочі температури.

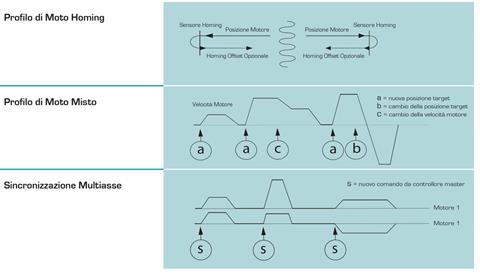

Функціональні можливості

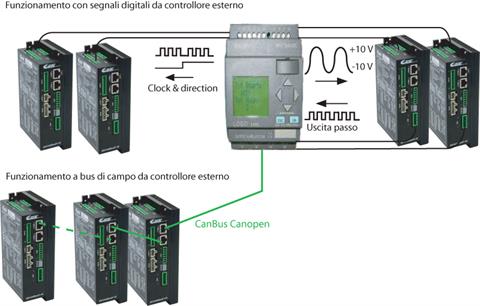

Підключення/Керування

Логотип Fieldbus

Технічний паспорт — PDF
