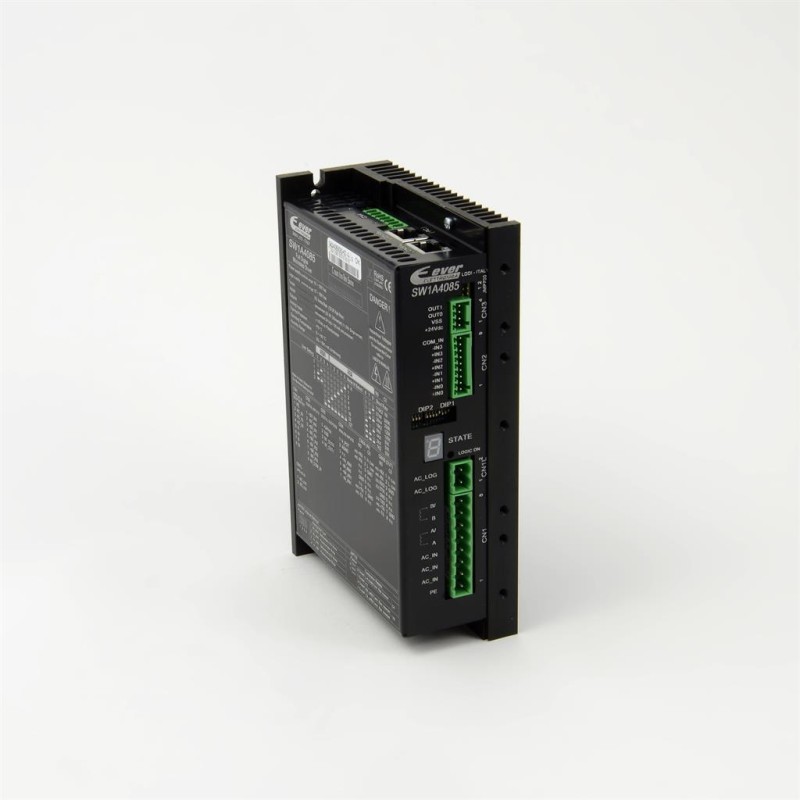

Драйвер SW1A4085N361-00C0490

Опис Драйвер SW1A4085N361-00C0490

Напруга живлення	17 [В змінного струму] ÷ 100 [В змінного струму]
Живлення з розділеною логікою	24 [В змінного струму] ÷ 24 [В змінного струму]
Вихідний струм	0,0 [А/ф. середньоквадратичне значення] ÷ 8,5 [А/ф. середньоквадратичне значення] 0,0 [А/ф. пік] ÷ 12,0 [А/ф. пік]
Керування режим	Послідовний RS232/RS422/RS485 Modbus RTU
Монтаж	Настінний монтаж
Цифрові входи	4 оптоізольовані входи 200 кГц 2 ÷ 5 В постійного струму лінійний драйвер або 11 ÷ 24 В постійного струму PNP.
Цифрові виходи	2 цифрові оптоізольовані виходи 24 В постійного струму - 100 мА.
Аналогові входи	2 входи для потенціометра ±10 Vcc
Розімкнутий або замкнутий контур	Розімкнутий контур
Роздільна здатність кроку	Від 1 до 128 мікрокроків
Захист безпеки	Перенапруга / низька напруга, перевантаження по струму, перегрів, коротке замикання фаза / фаза та фаза / фаза на землю
Робоча температура	0 [°C]÷ 50 [°C]
Температура зберігання	0 [°C] ÷ +55 [°C]
Вологість	0 [%] ÷ 90 [%]
Клас захисту	IP20
Розміри В x Д x Ш	165,0 [мм] x 49,0 [мм] x 108,0 [мм]
Вага	0,80 [кг]

Функції

• Режим керування

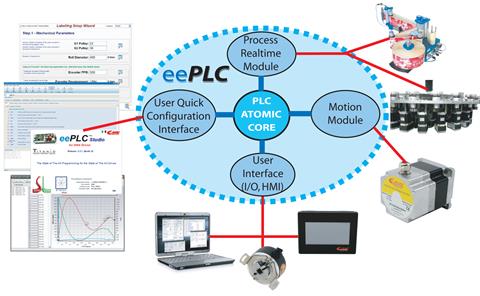

• Режим «Автономний», програмований та з інтегрованими функціями ПЛК

• Режим керування швидкістю

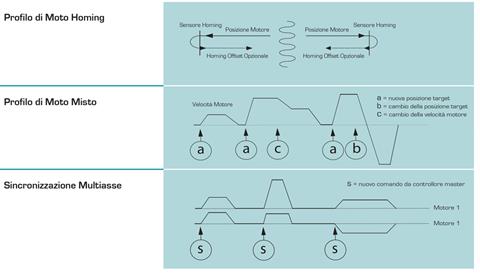

• Різні режими керування позиціонуванням (повернення до початкового положення, відносне, абсолютне, цільове)

• Електричний редуктор з програмованим передавальним числом для відстеження зовнішнього головного опорного значення (від польової шини або інкрементального енкодера) швидкості та положення двигуна

• Високошвидкісний запуск і зупинка двигуна, що спрацьовують через вхід/вихід, синхронізуються з подією для швидкоїреакції вимогливих застосувань: маркування, пошук ніків, різання на льоту тощо ...

• Можливість синхронізації рухів кількох осей • Зміна на льоту між будь-якими режимами керування модулем руху

• Можливість увімкнення/вимкнення електроредуктора на льоту

• Виявлення зупинки двигуна та відстеження цільового положення за допомогою енкодера

• Керування приводами за допомогою команд від головного контролера. Підходить для багатоосьових систем (до 127 приводів). Інтегрує всі функції модуля силового руху, що забезпечує ідеальну синхронізацію між осями та зменшує робоче навантаження

• Програмування приводу через послідовний інтерфейс Modbus. Для цієї мети доступний комплект плавного пуску SW1_RS232U-EE, що включає перетворювачі та кабелі з RS232 на USB; або SW1_RS485-EE, що включає кабелі та перетворювач з RS485 на USB. Комплекти супроводжуються

Основні характеристики

● Кілька режимів керування

● З розширеними функціями безпеки:√ протестовано для прямого встановлення блоку√ інтегровані функції сторожового пристрою√ інтегрована діагностика та моніторинг несправностей√ окреме джерело живлення для логіки та живлення√ буфер помилок та керування польовими пристроями

● Низька вібрація двигуна

● Низький механічний шум

● Компактний розмір

● Низьке тепловиділення

● Відсутність резонансу

● Висока надійність

● Висока швидкість та крутний момент

● Широкий діапазон потужностей

SW1 — це серія локальних логічних приводів, придатних для підключення через CANbus (CANopen DS301/DS402), Profibus (Profibus-DP) або послідовний (Modbus-RTU) до одного або багатоосьові системи в режимі веденого пристрою. Завдяки модулю PowerMotion та високошвидкісним входам і виходам, ця електроніка дозволяє використовувати кілька режимів керування навіть з розширеними функціями. Налаштування та налагодження програми здійснюється шляхом конфігурації всіх параметрів за допомогою програмного забезпечення, завдяки програмним інтерфейсам для ПК з Windows, які називаються SL-Monitor. Вони підходять для керування 2- або 4-фазними гібридними кроковими двигунами, доступні в широкому діапазоні потужностей, призначених для роботи з серіями двигунів від 1,7 дюйма до 4,2 дюйма. Повністю цифрові та виготовлені з використанням технології поверхневого монтажу, приводи SW1 пропонують надійність та механічну компактність за конкурентною ціною. Вони рекомендуються для всіх застосувань, де потрібна синхронізація осей, універсальність, точність, швидкість виконання та низькі робочі температури.

Функціональність

Підключення / Управління

Логотип Fieldbus

Технічний паспорт — PDF
