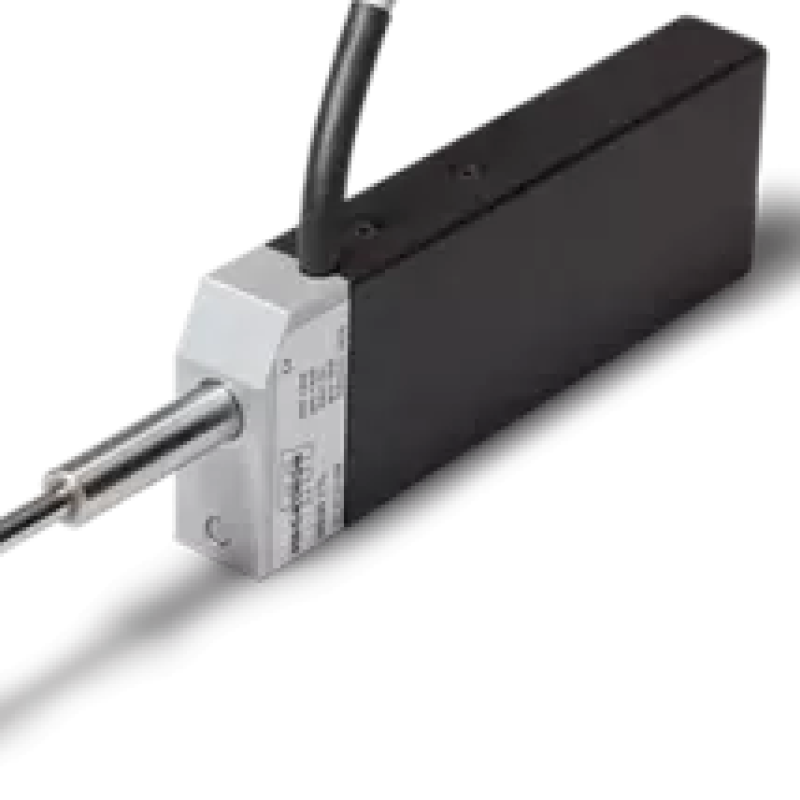

Інкрементний лінійний перетворювач MSO

Опис Інкрементний лінійний перетворювач MSO

Інкрементний лінійний датчик з високою роздільною здатністю до 1 мкм і вихідними каналами A, B для ходів від 12 до 50 мм

• Висока роздільна здатність до 1 мкм
• Вихідні канали A, B
• Рівневий, відкритий колектор або TTL
• Високоякісний кульковий підшипник
• Простий монтаж на вал 8х6 мм
• Скляна шкала для термостабільного підрахунку імпульсів

У серії датчиків переміщення MSO механічне виявлення лінійного переміщення здійснюється за допомогою штовхача з переднім напрямком і внутрішнім пружинним поверненням. Для досягнення відмінної точності штовхач направляється високоякісним сепаратором з шарикопідшипником. Сепаратор розташований всередині валу з посадковим діаметром 8ммх6. Точна скляна шкала встановлена на штовхачі. Усередині корпусу датчика скляна шкала проходить через електронну плату з оптичним детектором, який генерує лічильні імпульси на рівні TTL або лінійного драйвера з роздільною здатністю до 1 мкм. Завдяки скляному матеріалу вимірювання є дуже термостабільним.
