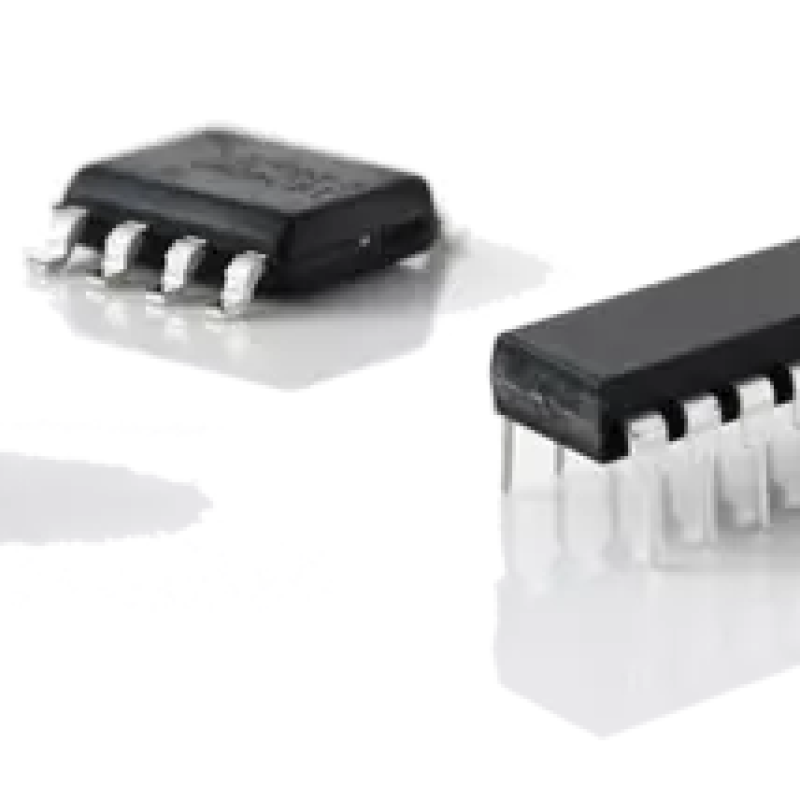

Інтегральні мікросхеми як лічильники та для керування лічильниками

Опис Інтегральні мікросхеми як лічильники та для керування лічильниками

ICS - можна комбінувати з оптичними датчиками повороту та лінійними датчиками з інкрементним виходом

Енкодер LS7083/4N дозволяє використовувати інкрементні енкодери для керування стандартними лічильниками вгору/вниз. Підключіть квадратурні виходи енкодера до входів A і B. Виходи LS7083N можуть підключатися безпосередньо до тактових входів лічильників, таких як 74193 або 40193. Мікросхеми інтерфейсу кодер-лічильник наступного покоління тепер доступні і рекомендовані для нових застосувань (DIP-корпус, LS7183N / LS7184N, або SOIC-корпус, LS7183N-S / LS7184N-S).

Лічильник LS7166 - це 24-розрядний CMOS-лічильник, який може бути запрограмований на роботу в декількох режимах. Режим роботи встановлюється шляхом запису керуючих слів у внутрішні регістри управління. Є три 6-розрядних і один 2-розрядний регістр керування для налаштування функціональних характеристик схеми. На додаток до регістрів керування є 5-розрядний регістр стану виходу, який показує поточний стан лічильника. Зв'язок із зовнішніми схемами здійснюється через 8-розрядну шину вводу/виводу з трьома станами. Керуючі слова і слова даних записуються в LS7166 через цю шину. На додаток до шини вводу/виводу, є ряд дискретних входів і виходів для полегшення миттєвих апаратних функцій управління і миттєвої індикації стану.
