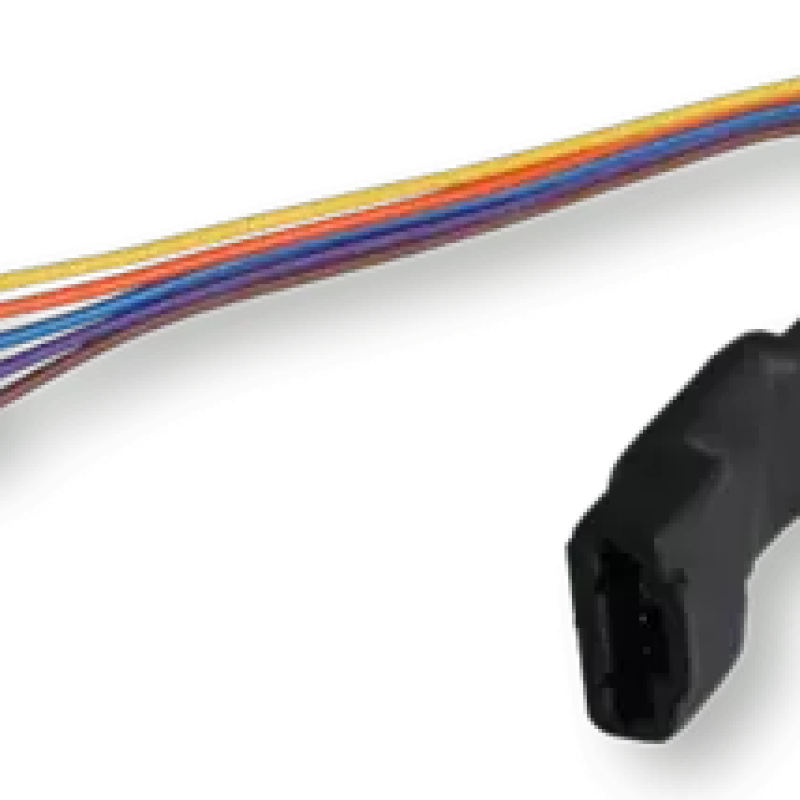

Кабель перехідник TTL to OC

Опис Кабель перехідник TTL to OC

Підходить для оптичних інкрементних енкодерів з одностороннім TTL-виходом A, B, Z (індекс)

• Для одностороннього TTL-виходу A, B, Z (індекс)
• В комплекті 5-контактний штекер MOLEX, RM2.54
• Напруга живлення 9,5...32 В постійного струму
• PCK3 живить підключений енкодер 5 В постійного струму
• З сигнальним кабелем, загальна довжина разом зі штекером / муфтою 220 мм

Призначення PCK3 полягає в перетворенні вихідних сигналів A, B, Z (індекс) оптичного інкрементного енкодера з рівня TTL на виходи зі схемою з відкритим колектором. Схема з відкритим колектором забезпечує перетворення рівня і максимальну напругу підтяжки 35 В. Це дозволяє використовувати сигнальний кабель довжиною до 150 м між енкодером і блоком обробки./p>
