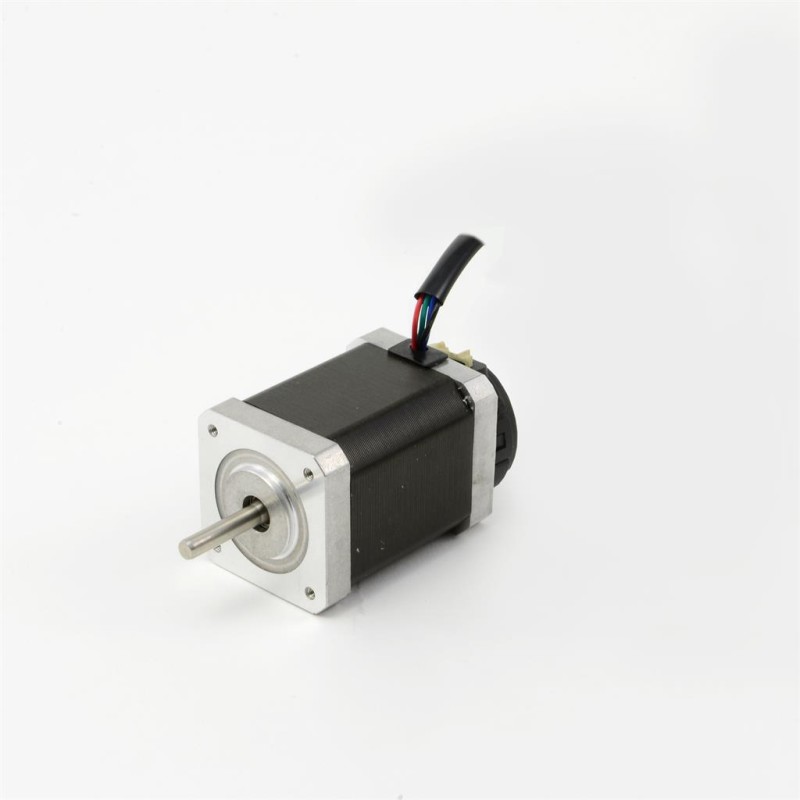

Опис Кроковий двигун MT17HE24028B4E4
| Фланець | NEMA 17 - квадрат 42 мм |
| Біполярний утримуючий момент | 860 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Кроків на оберт | 200 |
| Номінальний напруга | 3,22 [Вольт] |
| Номінальний струм | 2.80 [А/ф] |
| Вал | Подвійний вал з встановленим енкодером |
| Фазний опір | 1,15 [Ом] ± 10 [%] |
| Фазна індуктивність | 2,20 [мГн] ± 20 [%] |
| Інерція ротора | 128 [г.см²] |
| Кількість проводів | 4 дроти для двополярного з'єднання |
| Вихідні дроти | Вихідні підвідні дроти |
| Температура навколишнього середовища | -20 [°C] ~ +40 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 59,7 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP30 |
| Макс. Радіальне навантаження на вал | 21 [Н] |
| Макс. осьове навантаження на вал | 10 [Н] |
| Розміри В x Д x Ш | 42,0 [мм] x 42,0 [мм] x 59,7 [мм] |
| Вага | 0,65 [кг.] |
Зворотний зв'язок
| Зворотний зв'язок | Інкрементальний енкодер |
| Роздільна здатність енкодера | 1000 [пікс. на хвилину] |
| Живлення енкодера напруга | 4,50 [Vcc] ~ 5,50 [Vcc] ± 10 [%] |
| Тип виходів енкодера | Односторонній |
| Сигнали зворотного зв'язку енкодера | A+, A-, B+,B-, Z+,Z-. |
| Максимальна швидкість енкодера | 6000 [об/хв] |
Сертифікати
| Сертифікати | CE, RoHS, REACH |

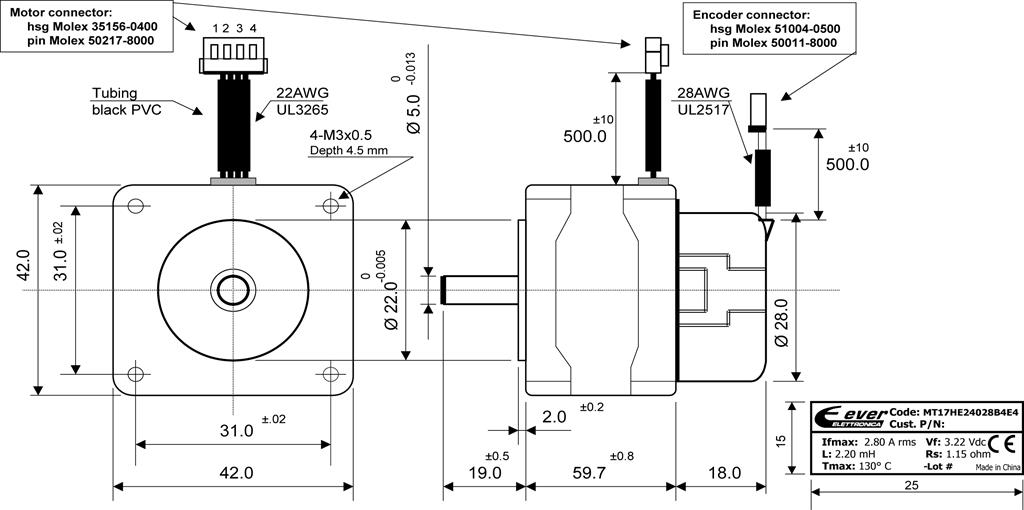

Механічне креслення
Розміри в мм

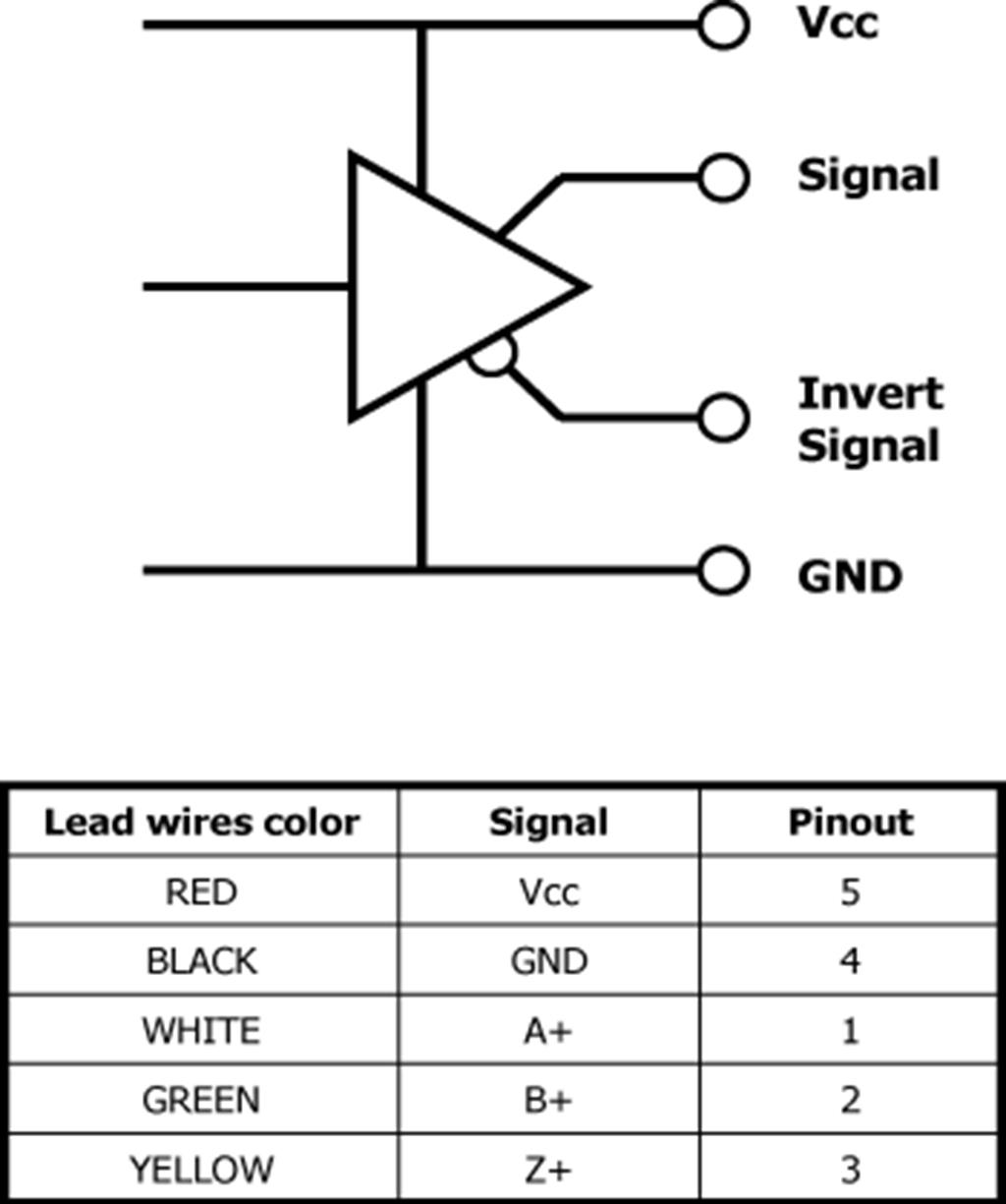

Схема підключення
Основні характеристики Кроковий двигун MT17HE24028B4E4
Електричні характеристики
Номінальна напруга
3.22 [Вольт] [Вольт].
Номінальний струм
2.80 [A/ф].
Опір фази
1,15 [Ом] ± 10 [%].
Індуктивність фази
2.20 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Зворотній зв'язок
інкрементний енкодер
Роздільна здатність енкодера
1000 [ppr] [ppr] [ppr] [ppr] [ppr] [ppr] [ppr
Напруга живлення енкодера
4.50 [Vcc] ~ 5.50 [Vcc] ± 10 [%].
Тип виходів енкодера
Односторонній
Сигнали зворотного зв'язку енкодера
A+, A-, B+,B-, Z+,Z-.
Максимальна швидкість енкодера
6000 [об/хв]
Механічні характеристики
Розміри В х Д х Ш
42,0 [мм] x 42,0 [мм] x 59,7 [мм]
Вага
0,65 [кг].
Фланець
NEMA 17 - 42 мм квадрат
Біполярний момент утримання
860 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал зі встановленим датчиком
Інерційність ротора
128 [г.кв.см²]
Кількість проводів
4 дроти для біполярного підключення
Вихідні дроти
Вихід підвідних проводів
Глибина
59.7 [mm] [мм] [мм] [мм] [мм] [мм] [мм] [мм] [мм
Максимальне радіальне навантаження на вал
21 [N]
Максимальне осьове навантаження на вал
10 [N]
Кроки за один оберт
200
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP30
Температура
Температура навколишнього середовища
-20 [°C] ~ +40 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
