Артикул: MT23HE22015B4F1
Виробник: Ever Motion Solutions
8355.77 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

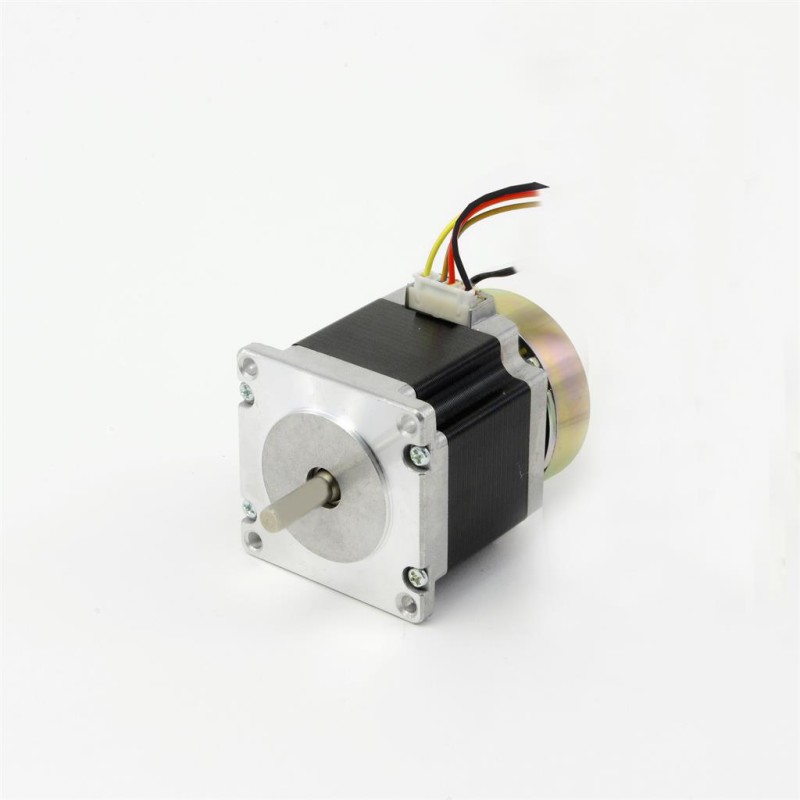

Опис Кроковий двигун MT23HE22015B4F1
| Фланець | NEMA 23 - квадрат 56 мм |
| Біполярний крутний момент утримання | 1000 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Кроків на оберт | 200 |
| Номінальний напруга | 4,35 [Вольт] |
| Номінальний струм | 1.50 [А/ф] |
| Вал | Подвійний вал з встановленим гальмом |
| Фазний опір | 2,90 [Ом] ± 10 [%] |
| Фазна індуктивність | 9,20 [мГн] ± 20 [%] |
| Інерція ротора | 290 [г.см²] |
| Кількість проводів | 4 дроти для двополярного підключення |
| Вихідні дроти | З роз'ємом |
| Температура навколишнього середовища | -20 [°C] ~ +50 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 53,3 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP40 |
| Макс. Радіальне навантаження на вал | 75 [Н] |
| Макс. осьове навантаження на вал | 15 [Н] |
| Розміри В x Д x Ш | 56,4 [мм] x 56,4 [мм] x 84,2 [мм] |
| Вага | 0,70 [кг.] |
| Опції | Встановлення гальма: 24 В пост. струму - гальмівна сила 1,0 Нм |
Сертифікації
| Сертифікації | CE, RoHS, REACH |
Гальмо
| Потужність | 9 [Вт] |
| Напруга живлення | 24 [В постійного струму] |
| Гальмівний момент | 1 [Нм] |
Механічне креслення
Розміри в мм

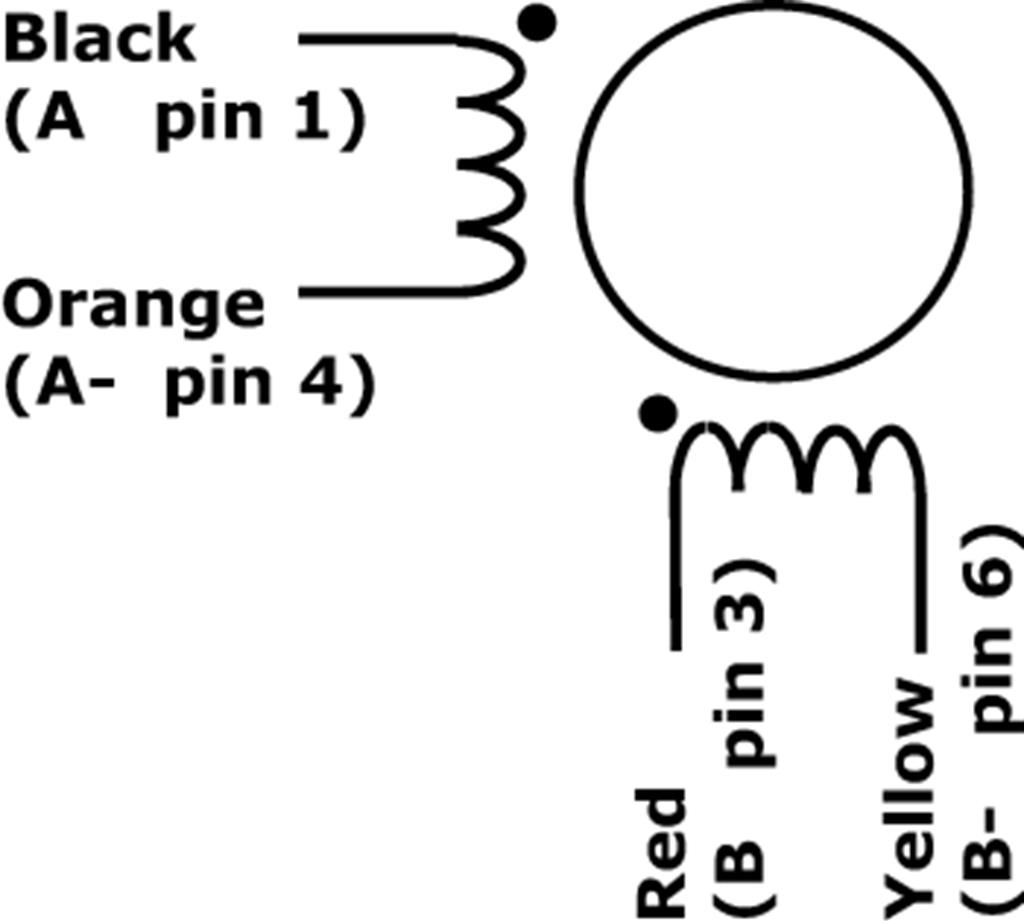

Схема підключення
Основні характеристики Кроковий двигун MT23HE22015B4F1
Електричні характеристики
Напруга живлення
24 [Vdc] (постійний струм)
Номінальна напруга
4.35 [Вольт].
Номінальний струм
1.50 [A/ф].
Опір фази
2,90 [Ом] ± 10 [%].
Індуктивність фази
9.20 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Механічні характеристики
Розміри В х Д х Ш
56,4 [мм] x 56,4 [мм] x 84,2 [мм]
Вага
0,70 [кг].
Фланець
NEMA 23 - 56 мм квадрат
Біполярний момент утримання
1000 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал із встановленим гальмом
Інерційність ротора
290 [г.кв.см²]
Кількість проводів
4 дроти для біполярного підключення
Вихідні дроти
З роз'ємом
Глибина
53.3 [мм]
Максимальне радіальне навантаження на вал
75 [N]
Максимальне осьове навантаження на вал
15 [N]
Опції
Гальмо встановлене: 24 В постійного струму - сила гальмування 1,0 Нм
Кроки за один оберт
200
Сила
9 [W]
Гальмівний момент
1 [Нм]
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP40
Температура
Температура навколишнього середовища
-20 [°C] ~ +50 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
