Артикул: MT34HE31042B8F1
Виробник: Ever Motion Solutions
14266.98 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

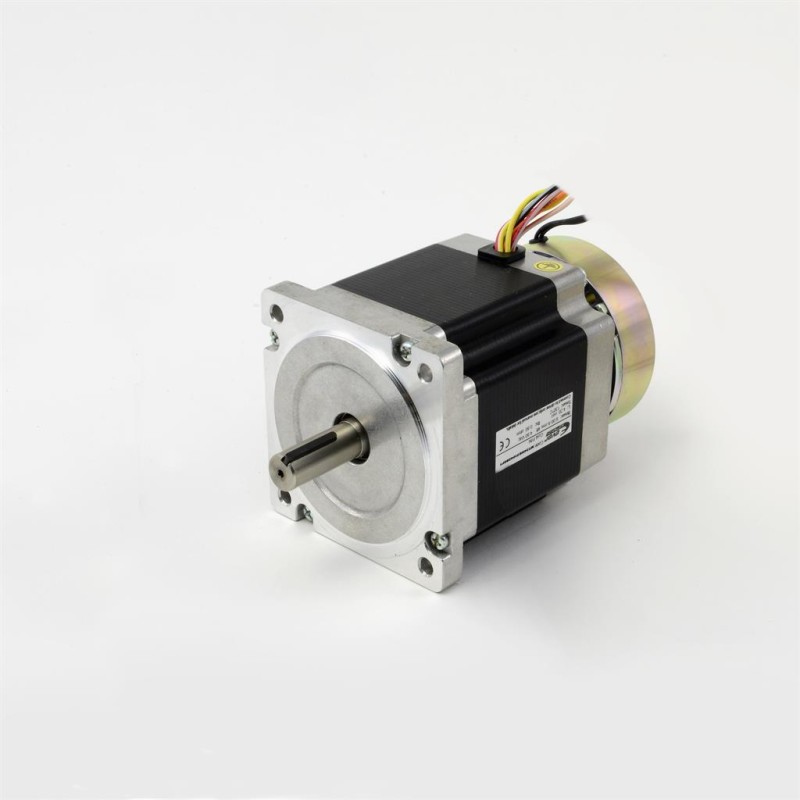

Опис Кроковий двигун MT34HE31042B8F1
| Фланець | NEMA 34 - квадрат 86 мм |
| Біполярний утримуючий момент | 5940 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Кроків на оберт | 200 |
| Номінальний напруга | 3,36 [Вольт] |
| Номінальний струм | 4.20 [А/ф] |
| Вал | Подвійний вал з встановленим гальмом |
| Фазний опір | 0,80 [Ом] ± 10 [%] |
| Фазна індуктивність | 3,70 [мГн] ± 20 [%] |
| Інерція ротора | 1400 [г.см²] |
| Кількість проводів | 8 проводів для двополюсного паралельного або двополюсного послідовного з'єднання |
| Вихід проводів | Вихід підвідних проводів |
| Температура навколишнього середовища | -20 [°C] ~ +40 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 78,5 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP20 |
| Макс. Радіальне навантаження на вал | 220 [Н] |
| Макс. осьове навантаження на вал | 60 [Н] |
| Розміри В x Д x Ш | 86,0 [мм] x 86,0 [мм] x 78,5 [мм] |
| Вага | 2,40 [кг.] |
Сертифікати
| Сертифікати | CE, RoHS, REACH |
Гальмо
| Потужність | 13 [Вт] |
| Напруга живлення | 24 [В постійного струму] |
| Гальмівний момент | 4 [Нм] |

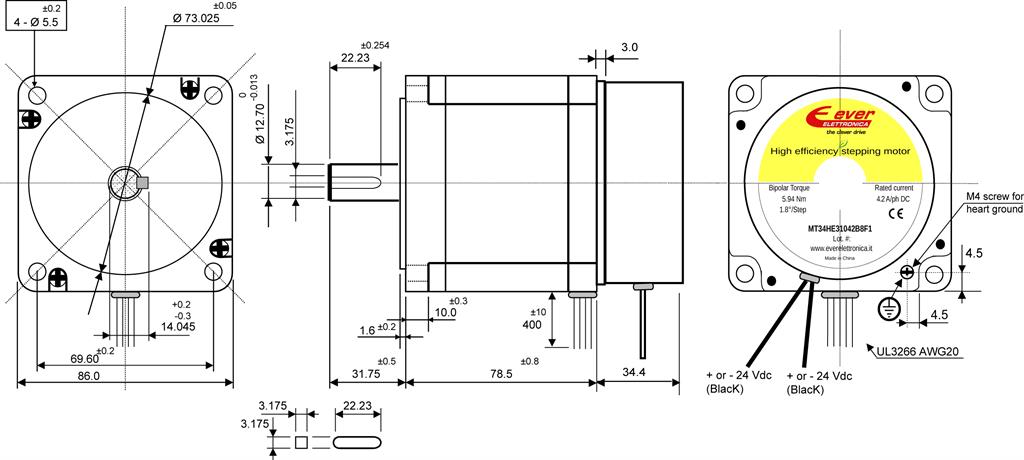

Механічне креслення
Розміри в мм

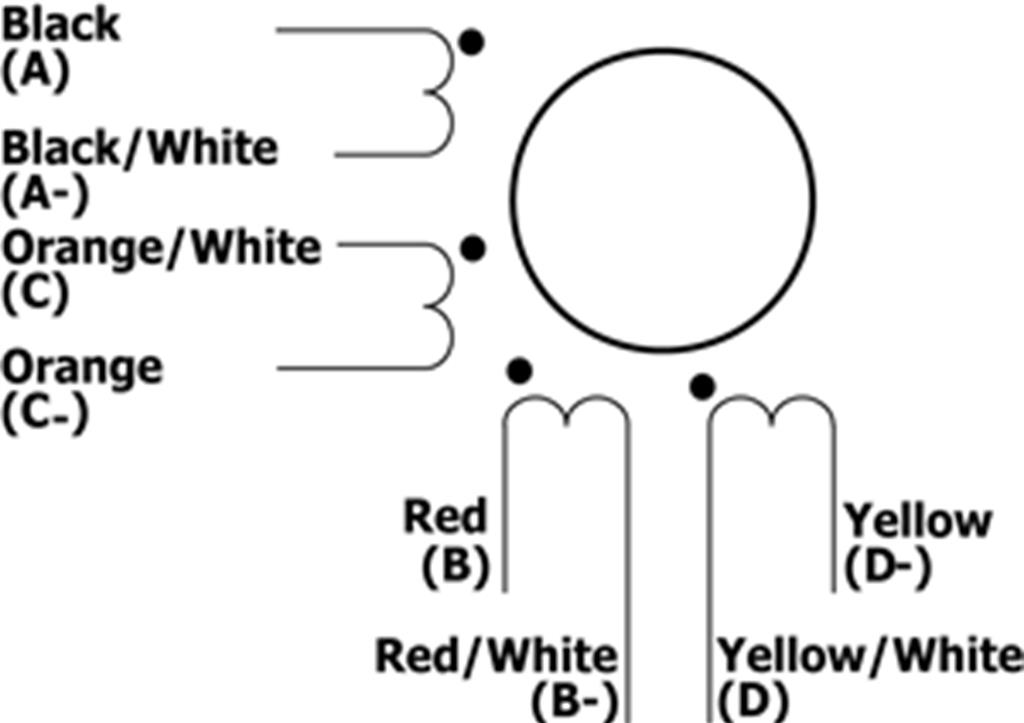

Схема підключення
Основні характеристики Кроковий двигун MT34HE31042B8F1
Електричні характеристики
Напруга живлення
24 [Vdc] (постійний струм)
Номінальна напруга
3.36 [Вольт] [Вольт].
Номінальний струм
4.20 [А/ф].
Опір фази
0,80 [Ом] ± 10 [%]
Індуктивність фази
3.70 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Механічні характеристики
Розміри В х Д х Ш
86,0 [мм] x 86,0 [мм] x 78,5 [мм]
Вага
2.40 [кг]
Фланець
NEMA 34 - 86 мм квадрат
Біполярний момент утримання
5940 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал із встановленим гальмом
Інерційність ротора
1400 [г.см²]
Кількість проводів
8 проводів для біполярного паралельного або біполярного послідовного з'єднання
Вихідні дроти
Вихід підвідних проводів
Глибина
78,5 [мм]
Максимальне радіальне навантаження на вал
220 [N]
Максимальне осьове навантаження на вал
60 [N]
Кроки за один оберт
200
Сила
13 [W]
Гальмівний момент
4 [Нм]
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP20
Температура
Температура навколишнього середовища
-20 [°C] ~ +40 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
