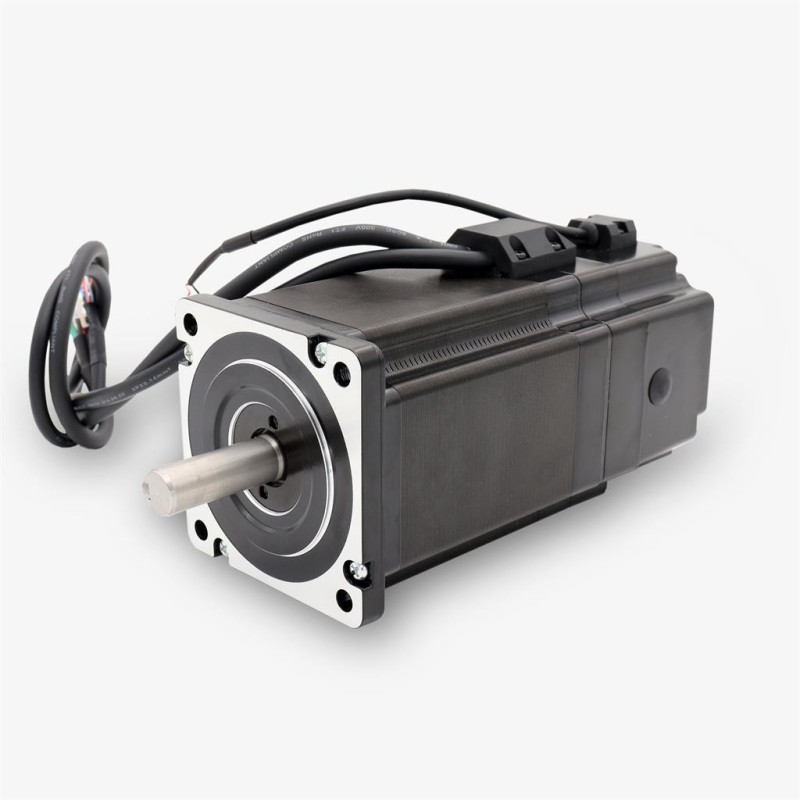

Опис Кроковий двигун MT34HE44060H401
| Фланець | NEMA 34 - квадрат 86 мм |
| Біполярний утримуючий момент | 8200 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Номінальна напруга | 3,24 [Вольт] |
| Номінальний струм | 6.00 [А/ф] |
| Вал | Подвійний вал з встановленим енкодером та гальмом |
| Фазний опір | 0,54 [Ом] ± 10 [%] |
| Фазна індуктивність | 5,20 [мГн] ± 20 [%] |
| Інерція ротора | 3800 [г·см²] |
| Кількість проводів | 4 дроти для двополярного з'єднання |
| Вихідні дроти | Підвідні дроти в трубці |
| Температура навколишнього середовища | -20 [°C] ~ +50 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 112,5 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP40 |
| Макс. Радіальне навантаження на вал | 220 [Н] |
| Макс. осьове навантаження на вал | 60 [Н] |
| Розміри В x Д x Ш | 86,0 [мм] x 86,0 [мм] x 176,4 [мм] |
| Вага | 4,00 [кг.] |
Зворотний зв'язок
| Зворотний зв'язок | Інкрементальний енкодер |
| Роздільна здатність енкодера | 1000 [пікс. на хвилину] |
| Живлення енкодера напруга | 5 [Vcc] ~ 5 [Vcc] ± 10 [%] |
| Тип виходів енкодера | Лінійний драйвер |
Сертифікації
| Сертифікації | CE, RoHS, REACH |
Гальмо
| Потужність | 15 [Вт] |
| Напруга живлення | 24 [В пост. струму] |
| Гальмівний момент | 5 [Нм] |

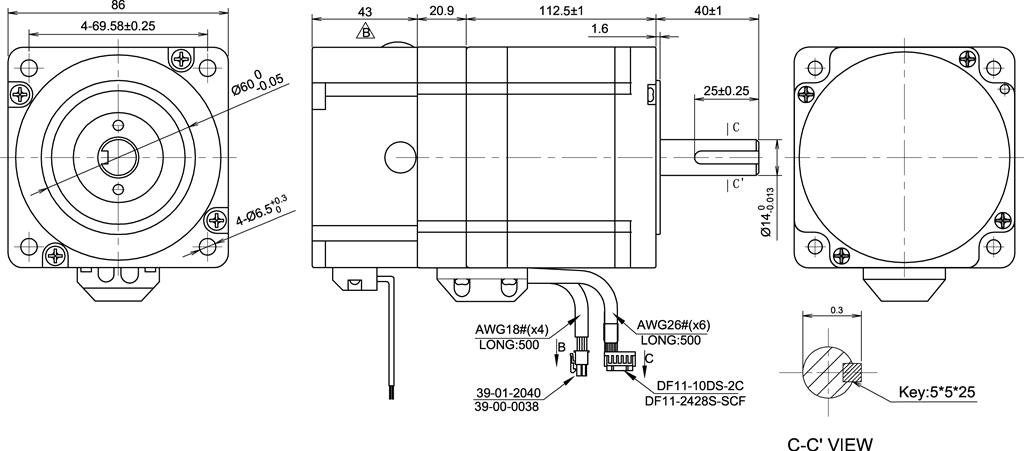

Механічне креслення
Розміри в мм

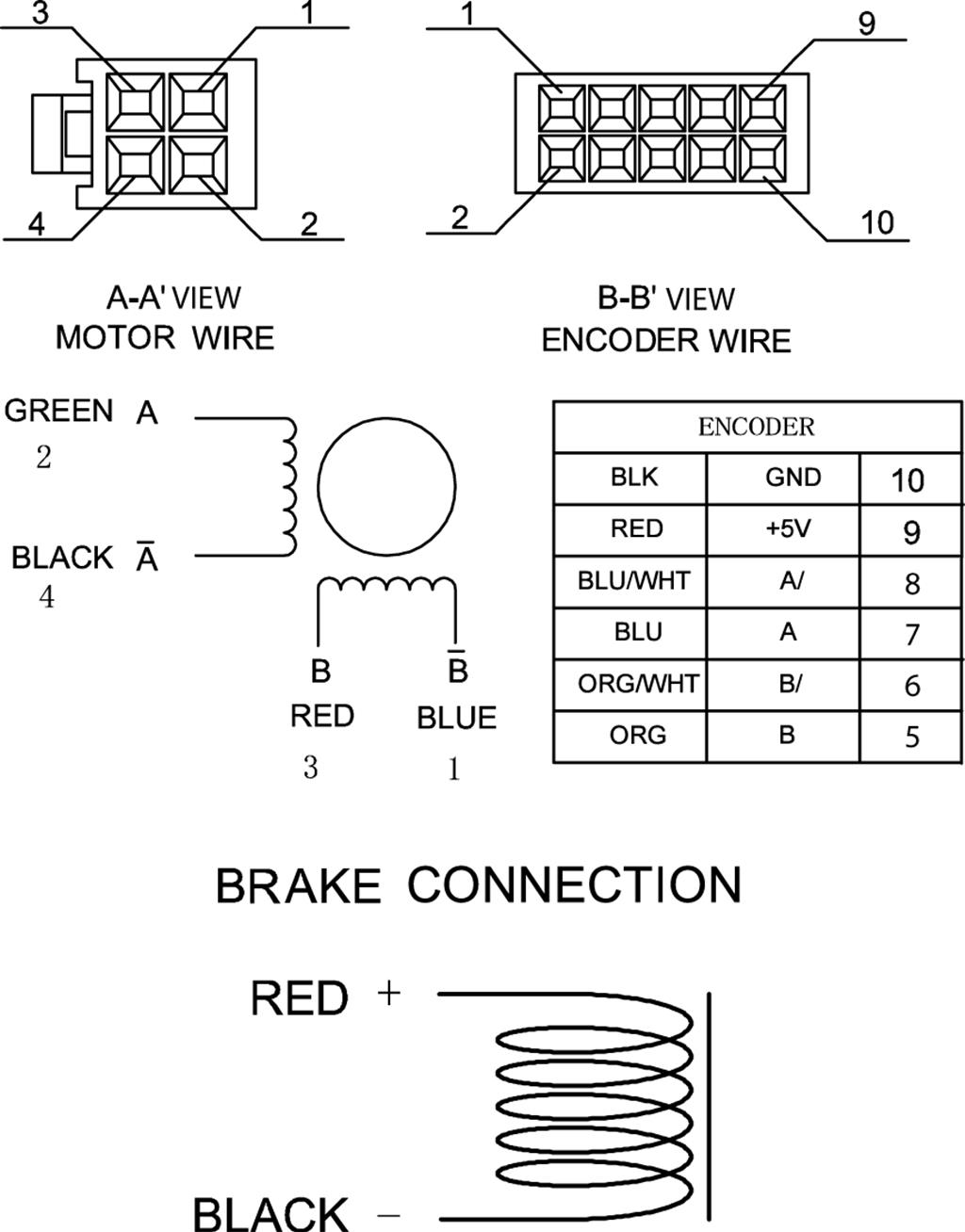

Схема підключення
Основні характеристики Кроковий двигун MT34HE44060H401
Електричні характеристики
Напруга живлення
24 [Vdc] (постійний струм)
Номінальна напруга
3.24 [Вольт] [Вольт].
Номінальний струм
6.00 [А/ф].
Опір фази
0,54 [Ом] ± 10 [%].
Індуктивність фази
5.20 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Зворотній зв'язок
інкрементний енкодер
Роздільна здатність енкодера
1000 [ppr] [ppr] [ppr] [ppr] [ppr] [ppr] [ppr
Напруга живлення енкодера
5 [Vcc] ~ 5 [Vcc] ± 10 [%]
Тип виходів енкодера
Лінійний водій
Механічні характеристики
Розміри В х Д х Ш
86,0 [мм] x 86,0 [мм] x 176,4 [мм]
Вага
4.00 [кг]
Фланець
NEMA 34 - 86 мм квадрат
Біполярний момент утримання
8200 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал з датчиком і гальмом
Інерційність ротора
3800 [г.кв.см²]
Кількість проводів
4 дроти для біполярного підключення
Вихідні дроти
Свинцеві дроти в трубках
Глибина
112,5 [мм]
Максимальне радіальне навантаження на вал
220 [N]
Максимальне осьове навантаження на вал
60 [N]
Сила
15 [W]
Гальмівний момент
5 [Нм].
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP40
Температура
Температура навколишнього середовища
-20 [°C] ~ +50 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
