Артикул: MTEN-0081
Виробник: Ever Motion Solutions
24506.08 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

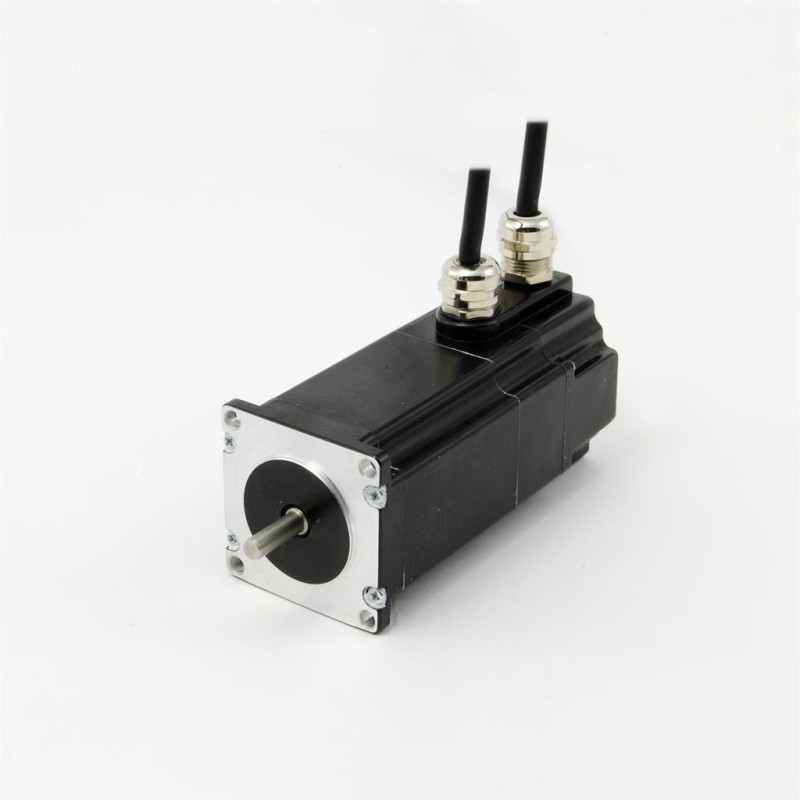

Опис Кроковий двигун MTEN-0081
| Фланець | NEMA 23 - квадрат 56 мм |
| Біполярний утримуючий момент | 22000 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Кроків на оберт | 200 |
| Номінальний напруга | 2,52 [Вольт] |
| Номінальний струм | 4.20 [А/ф] |
| Вал | Подвійний вал з встановленим енкодером |
| Фазний опір | 0,60 [Ом] ± 10 [%] |
| Фазна індуктивність | 1,80 [мГн] ± 20 [%] |
| Інерція ротора | 480 [г.см²] |
| Кількість проводів | 4 дроти для двополярного з'єднання |
| Вихідні дроти | Підвідні дроти в трубці з кабельним каналом |
| Температура навколишнього середовища | -20 [°C] ~ +40 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 93,5 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP65 |
| Макс. Радіальне навантаження на вал | 75 [Н] |
| Макс. осьове навантаження на вал | 15 [Н] |
| Розміри В x Д x Ш | 56,4 [мм] x 56,4 [мм] x 125,6 [мм] |
| Вага | 1,20 [кг.] |
Зворотний зв'язок
| Зворотний зв'язок | Інкрементний енкодер |
| Роздільна здатність енкодера | 1000 [пікс. на хвилину] |
| Живлення енкодера напруга | 10.00 [Vcc] ~ 30.00 [Vcc] ± 10 [%] |
| Тип виходів енкодера | Односторонній |
| Вихідний струм енкодера | <150 [мА] |
| Вихідна напруга енкодера | 24 [Вольт] - 24 [Вольт] |
| Сигнали зворотного зв'язку енкодера | A, B, Z |
| Фазування енкодера | 90° електричний кут між фазами A та B |
| Максимальна швидкість енкодера | 6000 [об/хв] |
| Клас захисту енкодера | IP50 |
| Матеріал енкодера | Метал |
| Вага енкодера | 80 [г] |
Сертифікати
| Сертифікати | CE, RoHS, REACH |

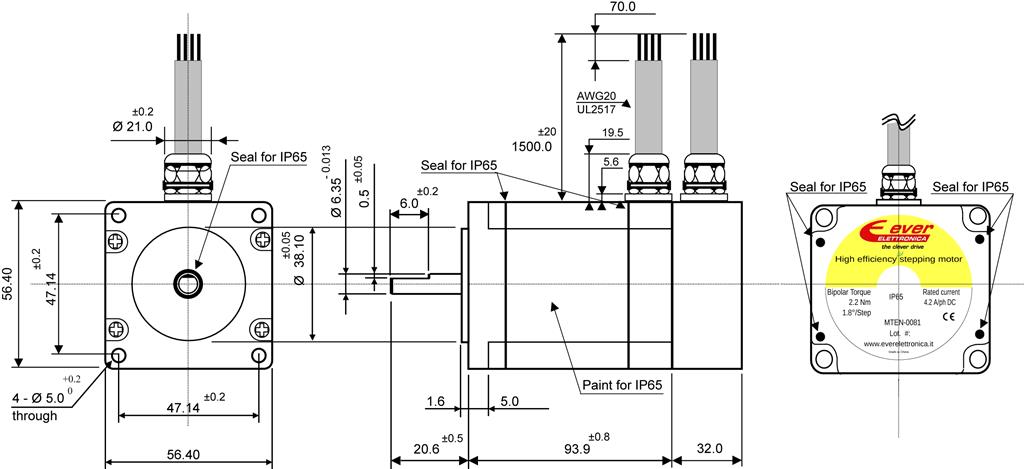

Механічне креслення
Розміри в мм

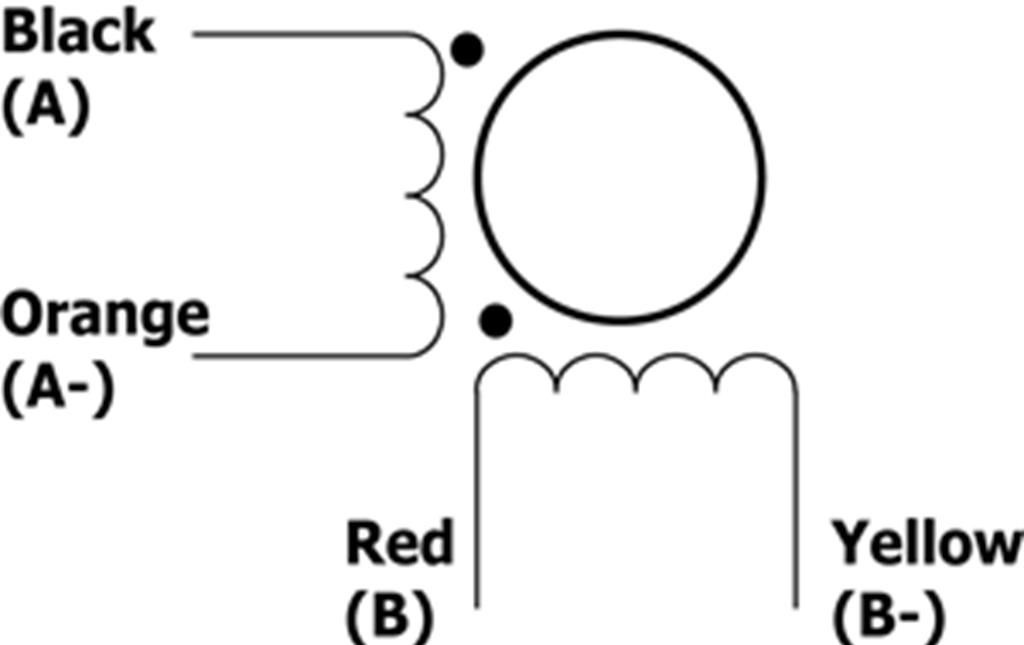

Схема підключення
Основні характеристики Кроковий двигун MTEN-0081
Електричні характеристики
Номінальна напруга
2.52 [Вольт] [Вольт].
Номінальний струм
4.20 [А/ф].
Опір фази
0,60 [Ом] ± 10 [%]
Індуктивність фази
1.80 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Зворотній зв'язок
інкрементний енкодер
Роздільна здатність енкодера
1000 [ppr] [ppr] [ppr] [ppr] [ppr] [ppr] [ppr
Напруга живлення енкодера
10.00 [Vcc] ~ 30.00 [Vcc] ± 10 [%]
Тип виходів енкодера
Односторонній
Сигнали зворотного зв'язку енкодера
A, B, Z
Максимальна швидкість енкодера
6000 [об/хв]
Вихідний струм енкодера
<150 [мА]
Вихідна напруга енкодера
24 [Вольт] - 24 [Вольт] - 24 [Вольт]
Фазування енкодера
90° електричний між фазами А і Ві
Механічні характеристики
Розміри В х Д х Ш
56,4 [мм] x 56,4 [мм] x 125,6 [мм]
Вага
1.20 [кг]
Фланець
NEMA 23 - 56 мм квадрат
Біполярний момент утримання
22000 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал зі встановленим датчиком
Інерційність ротора
480 [г.кв.см²]
Кількість проводів
4 дроти для біполярного підключення
Вихідні дроти
Свинцеві дроти в трубці з кабельним каналом
Глибина
93.5 [мм]
Максимальне радіальне навантаження на вал
75 [N]
Максимальне осьове навантаження на вал
15 [N]
Кроки за один оберт
200
Матеріал датчика
Металік
Вага датчика
80 [g.]
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP65
Захист класу датчика
IP50
Температура
Температура навколишнього середовища
-20 [°C] ~ +40 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
