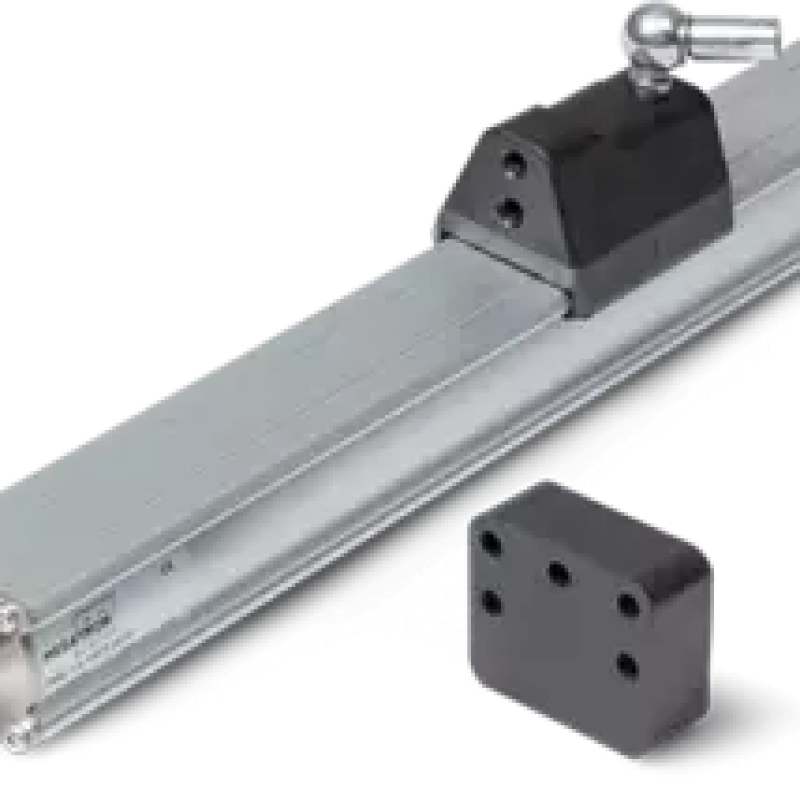

Магнітний лінійний перетворювач PMS2

Опис Магнітний лінійний перетворювач PMS2

Високоточний магнітний лінійний енкодер із захистом IP67 для ходів від 50 до 2000 мм.

• Механічне з'єднання за допомогою кульової муфти для компенсації кутового зміщення або датчика вільного положення
• Невелика площа без штовхача
• Довжини вимірювання від 50 мм до 2000 мм
• Дуже точний завдяки високій роздільній здатності і хорошій лінійності
• Електромагнітна сумісність 2014/30 /EU (ЕМС)

Надійна конструкція і високоточне вимірювання переміщення: Це характеристики датчика переміщення PMS2, який безконтактно визначає положення на довжинах вимірювання від 50 до 2000 мм.

Чудова електромагнітна стійкість датчика дозволяє використовувати його в промислових умовах з електромагнітними перешкодами. Також варто відзначити максимальний рівень пульсацій VSUP <1Vpp. У серії PMS2 механічне виявлення лінійного руху досягається за допомогою керованого або вільного курсору, в який вмонтовані магніти. Існує вибір різних версій курсору з кульовим шарніром, який компенсує бічне зміщення, або з датчиком вільного положення, який допускає бічне зміщення до ±2 мм. На одному датчику положення можна використовувати кілька курсорів. Це дозволяє використовувати його там, де удари або вібрація є критичними.
Міцна конструкція із захистом IP67 дозволяє використовувати датчик переміщення в дуже суворих умовах, оскільки герметичний корпус інтегрує магнітострикційний чутливий елемент і електронний блок. Оцінка положення магнітного курсору безконтактно перетворюється в лінійний аналоговий сигнал 0...10В або 4...20мА/0...20мА. Магнітострикційний принцип вимірювання забезпечує абсолютні значення з дуже високою точністю при вимірюванні лінійних переміщень від 50 до 2000 мм, навіть у важких умовах експлуатації.
