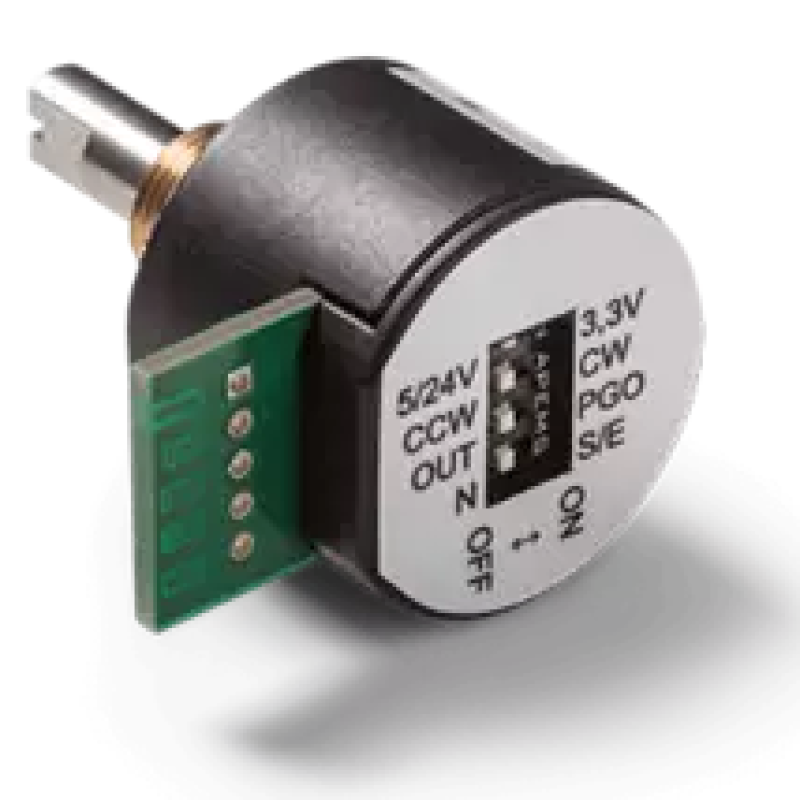

Параметризований однообертовий енкодер з ефектом Холла ETA25PS

Опис Параметризований однообертовий енкодер з ефектом Холла ETA25PS

Настроювані програмовані поворотні енкодери з аналоговим виходом - лише один поворотний енкодер для різних кутів повороту

• Тільки один енкодер для різних вимог
• Вбудовані перемикачі для кутового діапазону, відчуття обертання і подачі напруги для параметризації на місці
• Висока якість і тривалий термін служби
• Короткі терміни поставки
• Спроектовано і зроблено в Німеччині

Програмований датчик ETA25PS може бути легко налаштований замовником на потрібний діапазон вимірювання кута. Клієнт може вибрати робочу напругу, початковий і кінцевий кут, а також кут повороту.

Тільки один пристрій для різних кутів повороту, який легко налаштовується на місці. Це основні переваги однооборотного енкодера ETA25PS в поєднанні з можливістю вибору напруги живлення і напрямку обертання. Таким чином, забезпечується точне налаштування параметрів під час запуску в експлуатацію. Це полегшує кінцевому користувачеві налаштування вимірювань на місці та спрощує логістику, оскільки лише один кутовий енкодер задовольняє вже різні вимоги. ETA25PS визначає кути від 0...20° до 0...360°C з абсолютною роздільною здатністю 12 біт при 360°. За допомогою вбудованих перемикачів для параметризації можна визначити напрямок обертання (праворуч/ліворуч) і вибрати робочу напругу 5 В, 3,3 В або 24 В. Завдяки компактному корпусу діаметром 25 мм і діаметру вала Ø6 мм або Ø6,35 мм датчик кута ідеально підходить, наприклад, для використання в приводних пристроях в якості зворотного зв'язку по положенню. У поєднанні з високою довговічністю, сума всіх властивостей забезпечує відмінне співвідношення ціна / продуктивність.

В якості інтерфейсу передбачений радіальний вивід відносно корпусу для електричного підключення до друкованої плати. Також можна припаяти затискні клеми на друкованій платі для штекерного з'єднання. За запитом можуть бути реалізовані індивідуальні адаптації, такі як інша геометрія вала, готові кабельні збірки, радіальний штекерний вихід, спеціальні штекери, режим економії струму <1 мА, а також механічний стопор.

ETA25PM доступний для застосування там, де потрібен багатооборотний енкодер.

.
