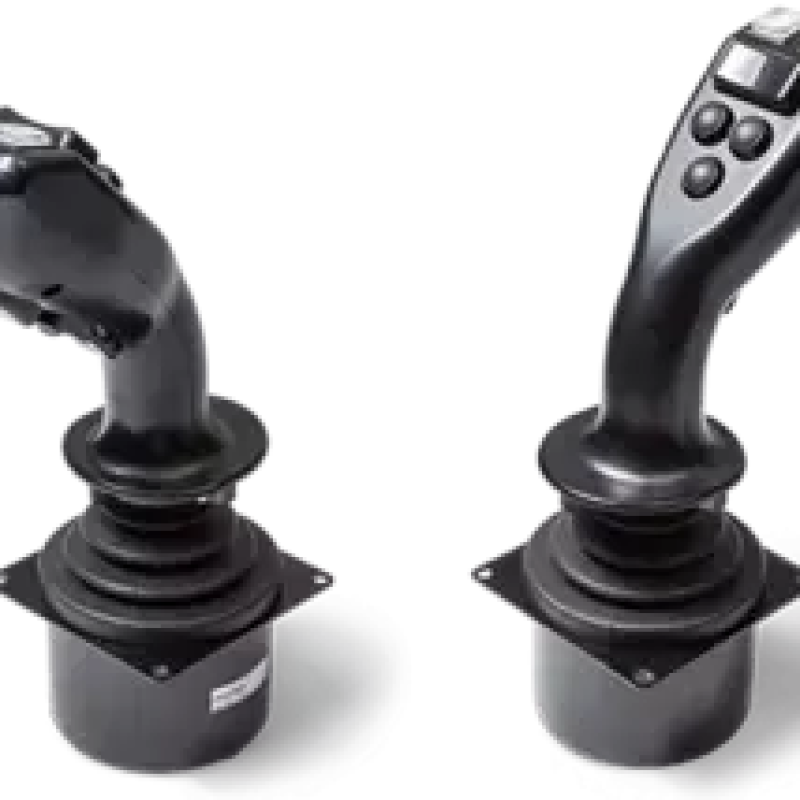

Ручний джойстик серії 891

Опис Ручний джойстик серії 891

Дуже міцний джойстик з багатофункціональною ручкою "кобра" та металевим механізмом, що налаштовується

• Ергономічна ручка у формі кобри для ергономічного управління
• Обладнана струмопровідними пластиковими потенціометрами або датчиками Холла;
• Видатна якість механіки та датчиків
• Різні варіанти конфігурації;
• Випускається з пружинним поверненням в центральне положення або з фрикційним гальмом
• Відчуття можна регулювати для спеціальних застосувань
• Випускається спеціальна версія з повністю обертовою ручкою-коброю
• Ступінь захисту до IP65

Великі джойстики серії 891 з рукояткою "кобра" були спеціально розроблені для багатоосьового керування верстатами в складних умовах експлуатації, де потрібно задовольнити найвищі вимоги до якості та зручності роботи, а також де потрібна велика кількість додаткових функцій. Використання джойстиків 891 є гарантією успіху в цих складних умовах.

Нерідко для того, щоб відповідати вимогам застосування, необхідно змінювати характер повернення і силу пружини. У серії 891 механізми осей виготовлені з металу, а осі виготовлені з окремих валів для осей x, y. Таким чином, датчики можуть бути налаштовані незалежно один від одного:

• Рукоятка може бути налаштована з пружинним поверненням в середнє положення (доступна різна сила пружини) або рукоятка залишається в положенні, що забезпечується фрикційним гальмом
• Опціонально можуть бути реалізовані позиції блокування (для осей x і y) в середньому положенні, так що користувач відчуває, що досягнуто середнє положення. Відчуття може бути ідеально узгоджено з додатком.

Дизайн джойстика може бути індивідуалізовано під додаток за допомогою спеціальних функціональних конфігурацій з міні-джойстиками, рокерами, перемикачем "мертвої точки", кнопками над і під головкою джойстика. В якості опції можна встановити кілька осевих рокерів, що означає, що джойстик може бути оснащений багатьма ступенями свободи. Ергономічний дизайн ручки Cobra забезпечує легкий доступ до додаткових функцій. При замовленні спеціального варіанту вся рукоятка може обертатися як третя головна вісь.

Для критично важливих для безпеки застосувань в рукоятку також можуть бути інтегровані вимикачі "мертвої зони" і мікроперемикачі для визначення робочого стану, які перемикаються в заданому замовником положенні при відхиленні осей x і y. Можливі також резервні варіанти перемикання. Найчастіше встановлюються такі мікровимикачі:

• Вимикач виявлення центрального положення (для осей x і y)
• Вимикач виявлення відхилення на 5°, 10° або 15° (для осей x і y)

Основні датчики для вимірювання кутового положення ручки, як правило, виконані у вигляді потенціометрів, оскільки вони є пасивними компонентами і, таким чином, стійкі до електромагнітних перешкод. Однак, в якості опції доступні також датчики Холла, які мають перевагу безконтактного принципу вимірювання і тому демонструють лише мінімальний дрейф вихідного сигналу протягом багатьох років експлуатації. Всі датчики також доступні в дублюючих версіях.
