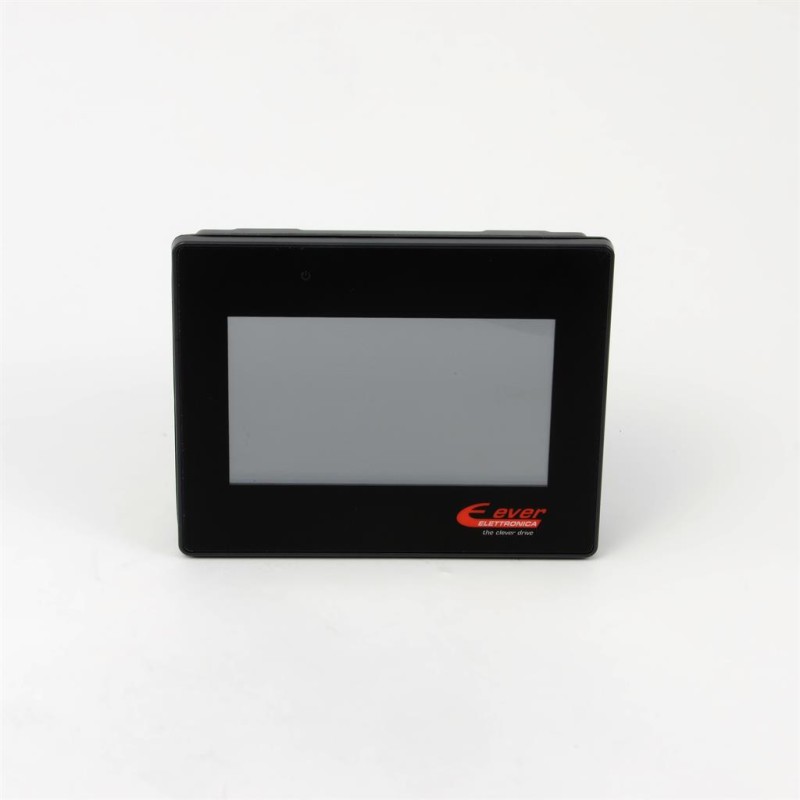

Сенсорна панель керування HMI HMIVT8051IPC0490

Опис Сенсорна панель керування HMI HMIVT8051IPC0490

Основні характеристики:

- Різноманітні можливості роботи та підключення
- Розширені функції безпеки:
√ інтегрована функція сторожового пса
√ виявлення збоїв живлення
- Загальні основні характеристики терміналів:
√ простота підключення
√ простота програмування
√ відповідність стандартам CE і EMI (і UL для моделей iE)
√ безвентиляторна система охолодження
√ висока надійність
√ захист IP65 (фронтальний екран)
√ компактний розмір

Опис:

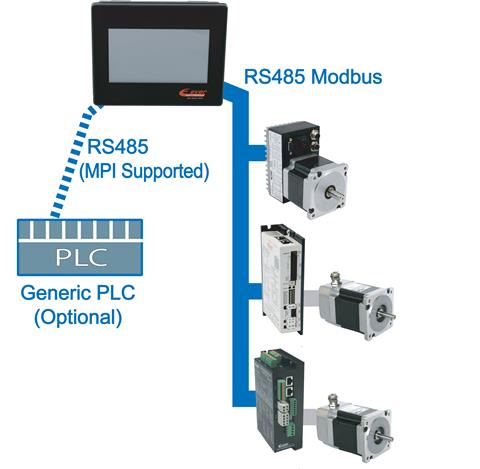

Термінал HMI включає моделі з 4.3" 16.7M кольорів TFT дисплеєм з підсвічуванням і сенсорним екраном. Зв'язок з цими пристроями відбувається через послідовний Modbus RS232/485 або через Ethernet. Всі пристрої програмуються через USB-хост або Ethernet і можуть поставлятися в комплекті з відповідним програмним забезпеченням для взаємодії з готовими додатками наших приводів і контролерів руху.
Даний термінал HMI запрограмований за допомогою прошивки c0490 і готовий до роботи з приводами і з додатками eePLC або Atomic.

Технічні характеристики:

- Джерело живлення: 24 В постійного струму ±20%
- Споживання: 300 мА при 24 В постійного струму
- Аналоговий резистивний сенсорний екран:
- 4 дроти
- роздільна здатність продовжувати
- 80% світлопропускання
- довговічність мінімум 1 млн. активацій
- Екран: 4.3" TFT lcd
- Підсвічування РК-дисплея: 4.3" TFT lcd з підсвічуванням 480x272 px, 16 М кольорів, контрастність 500:1, яскравість 400 кд/м², кут огляду (T/B/L/R) 50/70/70/70, >30.000 годин напрацювання на відмову підсвічування
- Фронтальна панель: фронтальна мембранна NEMA4 / IP65 поверхня 4H
- Процесор: 32 Bits RISC Cortex-A8 600MHz
- Пам'ять флеш: 128 MB
- Пам'ять Eeprom ricette: 48 МБ
- Оперативна пам'ять DDR2: 128 МБ
- Послідовні інтерфейси: 1 RS232/485 (RS485 2 o 4 fili con supporto MPI) (com1), 1 RS485 (2 fili) (com3)
- USB інтерфейси: 1 клієнтський USB 2.0
- Ethernet: 1 FastEthernet 10/100 Base T
- Роз'єми: затискачі для живлення - Послідовний зв'язок: - 9 контактів sub-D female для підключень RS232, RS485 і USB - клієнтський порт A типу female.
- Температура: 0°C ~ +50°C
- Вологість: 10% ~ 90% при 40°C
- Удари: 10~25Гц (X,Y,Z, 2G 30 м)
- Розміри (Д x Ш x В): 128,0 x 102,0 x 32,0
- Вага: 0,25 кг.

Особливості

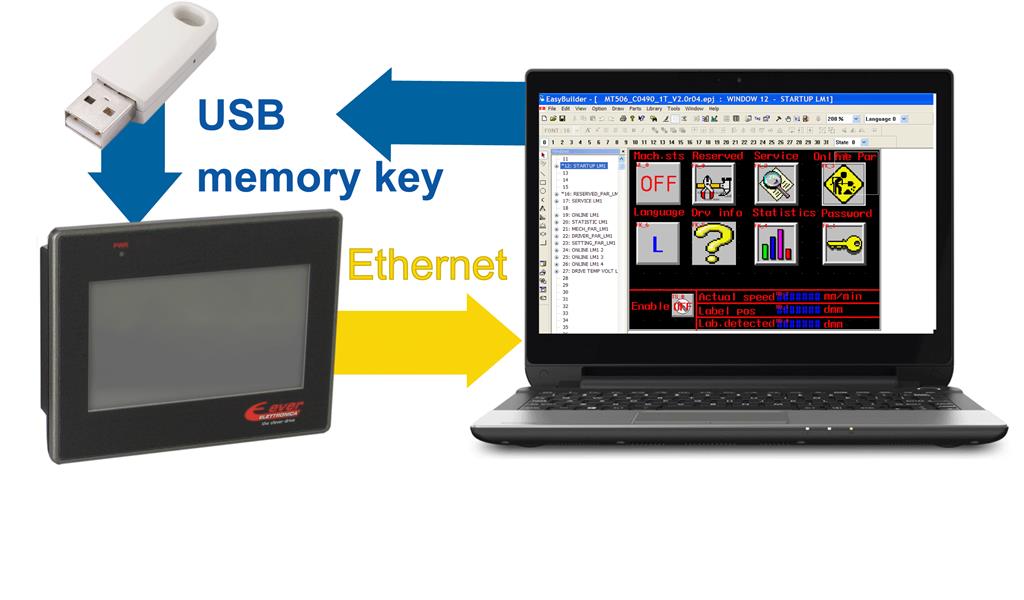

Програмування

Пристрій HMI програмується за допомогою програмних інтерфейсів для вікон ПК, корисних для завантаження та налагодження стандартної або індивідуальної програми. Середовище програмування просте у використанні і не вимагає спеціальних знань з програмування.
