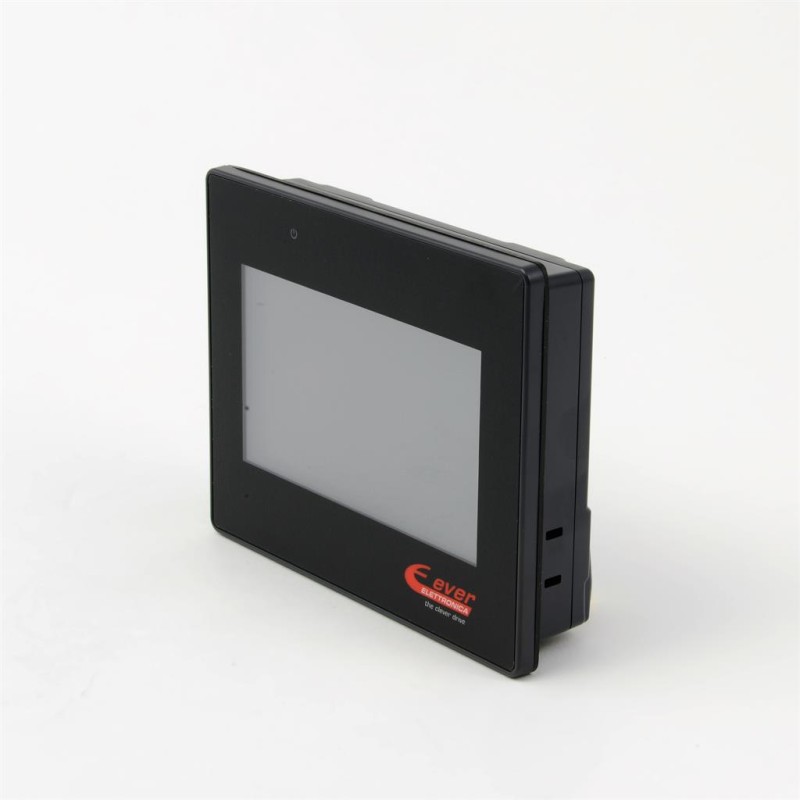

Сенсорна панель керування HMI HMIVT8071IEC0450

Опис Сенсорна панель керування HMI HMIVT8071IEC0450

Основні характеристики:

- Різноманітні можливості роботи та підключення
- Розширені функції безпеки:
√ інтегрована функція сторожового пса
√ виявлення збоїв живлення
- Загальні основні характеристики терміналів:
√ простота підключення
√ простота програмування
√ відповідність стандартам CE і EMI (і UL для моделей iE)
√ безвентиляторна система охолодження
√ висока надійність
√ захист IP65 (фронтальний екран)
√ компактний розмір

Опис:

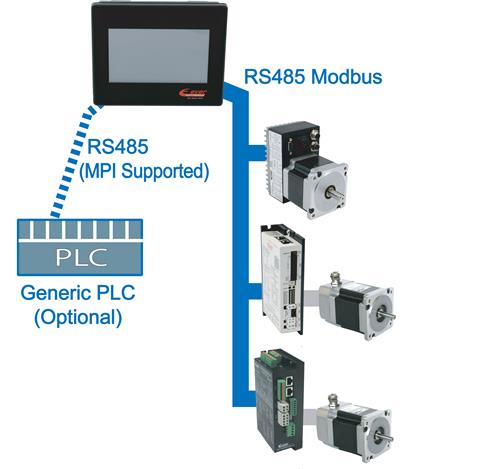

Термінали HMI - це моделі з 7.0 "16.7M кольорів TFT дисплеєм з підсвічуванням і сенсорним екраном. Зв'язок з цими пристроями відбувається через послідовний Modbus RS485 або через Ethernet. Всі пристрої програмуються через USB-хост або Ethernet і можуть поставлятися в комплекті з відповідним програмуванням для взаємодії з готовими додатками наших приводів і контролерів руху.

Технічні характеристики:

- Джерело живлення: 24 В постійного струму ±20% - Споживання: 450 мА при 24 В постійного струму - Аналоговий резистивний сенсорний екран: - 4 дроти - роздільна здатність продовжувати - 80% світлопропускання - довговічність мінімум 1 млн. активацій- Екран: 7.0" TFT lcd- Підсвічування РК-дисплея: 7.0" TFT lcd з підсвічуванням 800x480 px, 16.7 M кольорів, контрастність 500:1, яскравість 400 кд/м², кут огляду (T/B/L/R) 50/70/70/70, >30.000 годин напрацювання на відмову підсвічування- Фронтальна панель: фронтальна мембрана NEMA4 / IP65 поверхня 4H - Процесор: 32 Bits RISC Cortex-A8 600MHz- Пам'ять флеш: 128 MB- Пам'ять Eeprom ricette: 50 МБ- Оперативна пам'ять DDR2: 128 МБ- Послідовні інтерфейси: 1 RS232 (com1), 1 RS485 (RS485 2 або 4 дроти з підтримкою MPI) (com2), 1 RS485 (2 fili) (com3)- USB інтерфейси: 1 клієнтський USB 2.0- Ethernet: 1 FastEthernet 10/100 Base T- Роз'єми: затискачі для живлення - Послідовний зв'язок: - 9 контактів sub-D female для підключень RS232, RS485 і USB - клієнтський порт USB типу A female.- Температура: 0°C ~ +50°C- Вологість: 10% ~ 90% при 40°C- Удар: 10~25Гц (X,Y,Z, 2G 30 м)- Розміри (Д х А х Ш): 200,3 х 146,3 х 34,0- Вага: 0,60 кг. - Вага: 0,60 кг.

Особливості

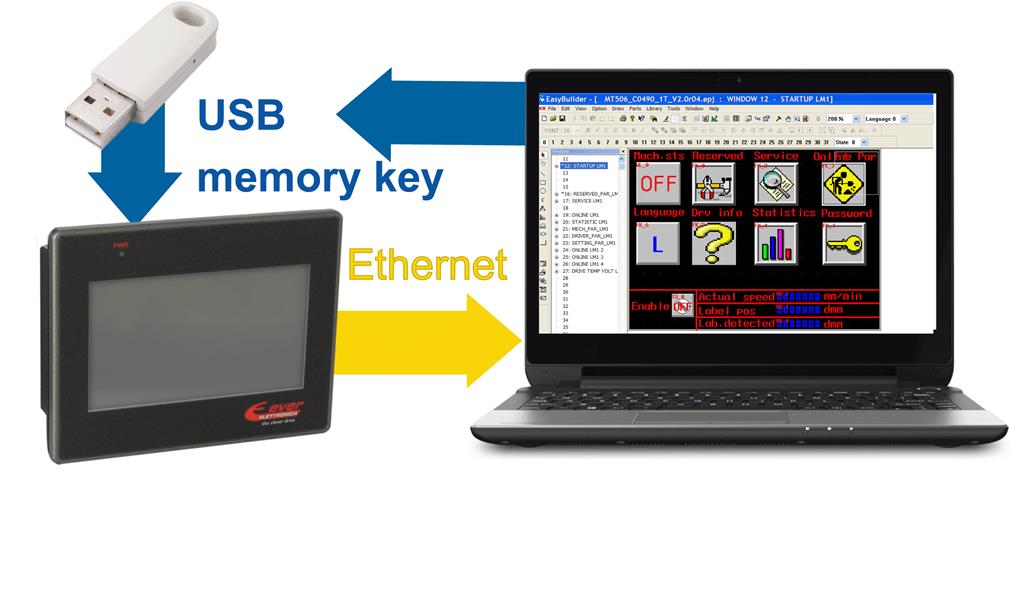

Програмування

Пристрій HMI програмується за допомогою програмних інтерфейсів для вікон ПК, корисних для завантаження та налагодження стандартної або індивідуальної програми. Середовище програмування просте у використанні і не вимагає спеціальних знань з програмування.

Технічний паспорт — PDF
