New
Під замовлення
Дата надходження: 19.08.2026
Артикул: 750-509
Виробник: Wago
5,830.68 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

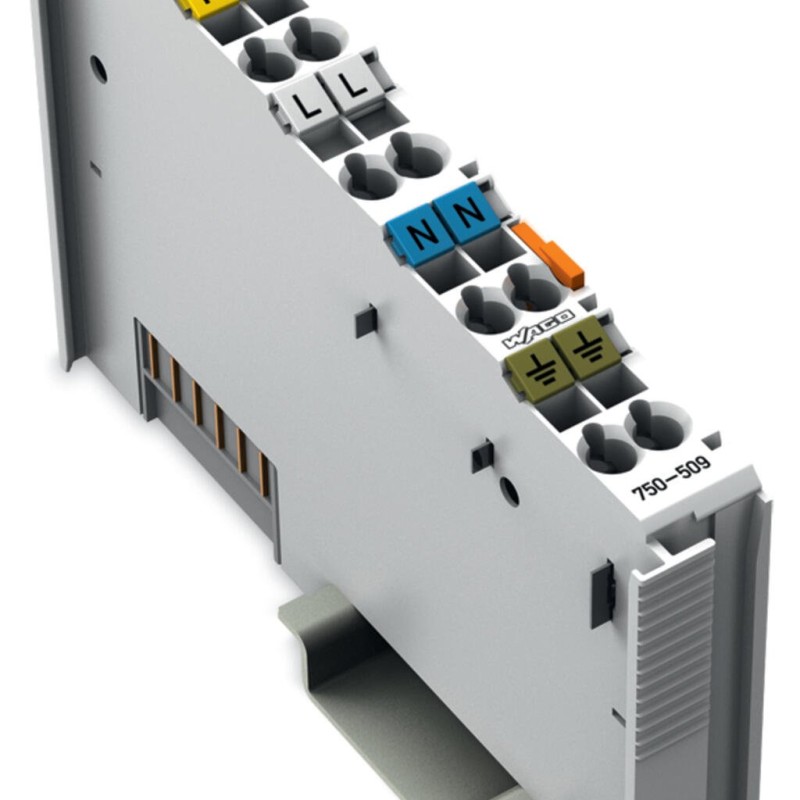

Опис 750-509 2-канальний цифровий вихід; 230 В AC; 0.3 А; світло-сірий
Цей модуль цифрових виходів передає сигнали керування від пристрою автоматизації до підключених виконавчих пристроїв.
Напівпровідниковий вихід електрично ізольований з боку керування.

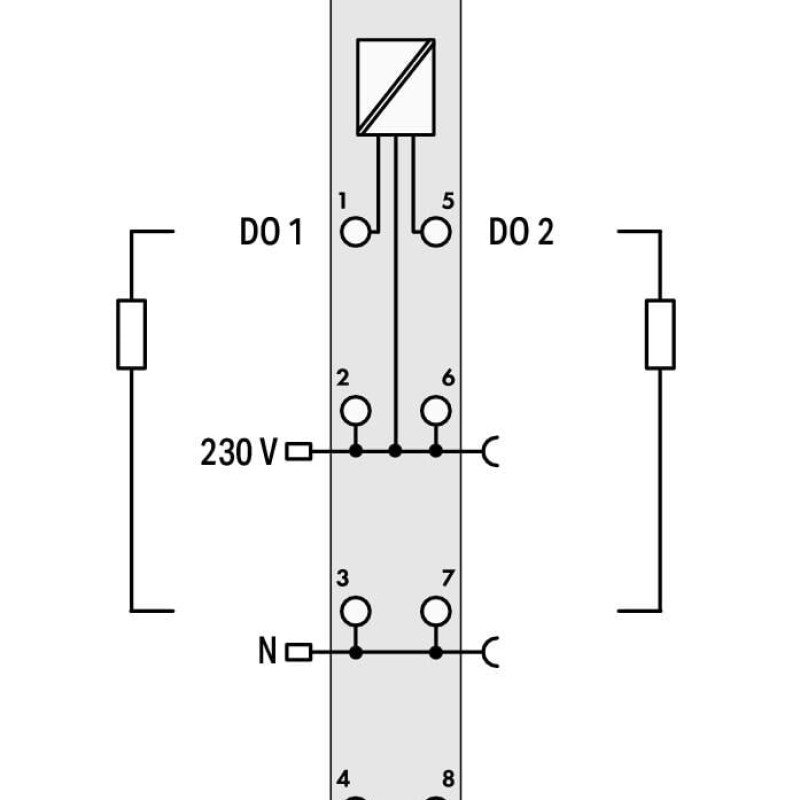

Живлення виходів здійснюється через контакти силової перемички.
Стан сигналу на виходах відображається світлодіодом.
Примітка:Для живлення 230 В змінного/постійного струму потрібен додатковий модуль живлення!
Основні характеристики 750-509 2-канальний цифровий вихід; 230 В AC; 0.3 А; світло-сірий
Вимоги до навколишнього середовища
Вібростійкість
4 г згідно з IEC 60068-2-6
Відносна вологість (без конденсату)
95 %
Вплив забруднюючих речовин
згідно з IEC 60068-2-42 та IEC 60068-2-43
Допустима концентрація забруднюючих речовин H₂S
10 проміле
Допустима концентрація забруднюючих речовин SO₂
25 проміле
Електромагнітна стійкість до перешкод
відповідно до EN 61000-6-2, морське застосування
Емісія електромагнітних завад
відповідно до EN 61000-6-4, морське застосування
Монтажне положення
Горизонталь ліворуч, горизонталь праворуч, горизонталь вгору, горизонталь вниз, вертикаль зверху та вертикаль знизу
Робоча висота
0 ... 2000 м / 0 ... 6562 футів
Ступінь забруднення
2 згідно з IEC 61131-2
Температура навколишнього середовища (експлуатація)
0 ... +55 °C
Температура навколишнього середовища (зберігання)
-40 ... +85 °C
Тип захисту
IP20
Ударостійкість
15 г за IEC 60068-2-27
Дані для підключення
Довжина стрічки
8 ... 9 мм
Монолітний провідник
0,08 ... 2,5 мм² / 28 ... 14 AWG
Технологія підключення: входи/виходи
8 x CAGE CLAMP® (виходи)
Тип підключення 1
Вихідні дані
Тонкожильний провідник
0,08 ... 2,5 мм² / 28 ... 14 AWG
Дані про матеріал
Вага
50.9 g
Колір
світло-сірий
Маркування відповідності
CE
Матеріал корпусу
Полікарбонат; поліамід 6.6
Пожежне навантаження
1,332 МДЖ
Механічні характеристики
Знімний роз'єм
фіксований
Тип кріплення
Рейка DIN-35
Технічні характеристики
Ізоляція
1500 В (система/поле)
Індикатори

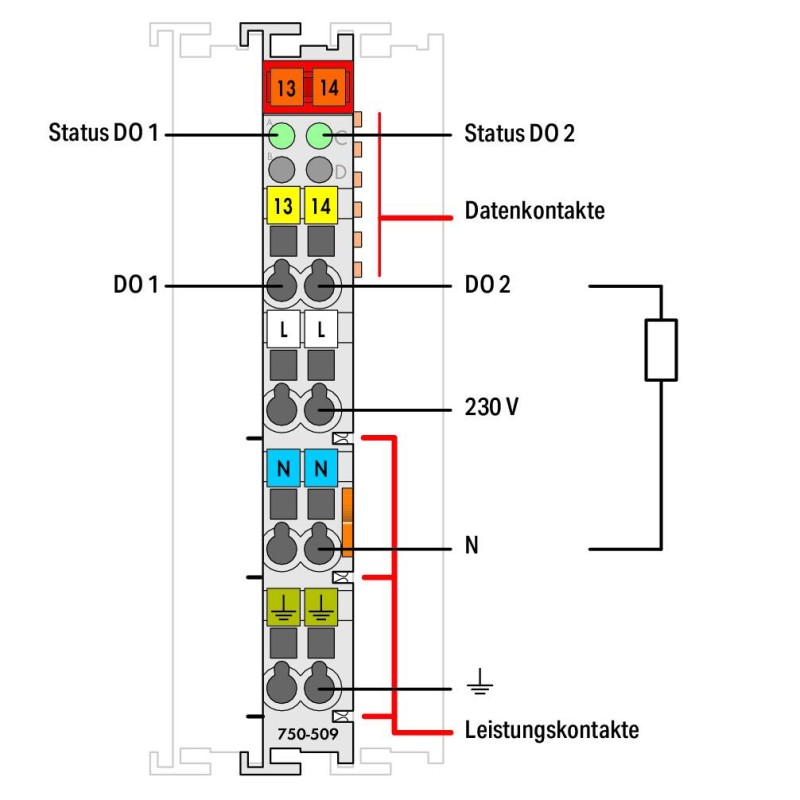

Світлодіод (A, C) зелений: Стан DO 1, DO 2
Виробнича потужність (струм/час)
0,5 А (20 с)
Виробнича потужність (струм/час) (2)
1,5 А (0,1 с)
Вихідна характеристика
не плаваючий
Вихідний струм на канал
0.3 A
Загальна кількість каналів (модуль)
2
Захист від неправильного підключення

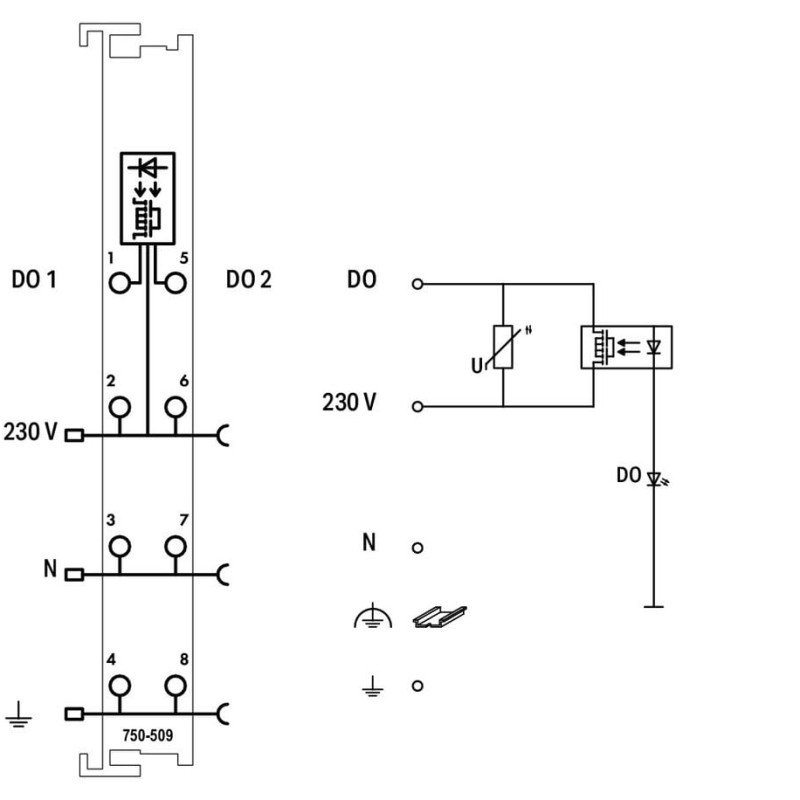

Захист від перенапруги (275 В) за допомогою варистора
Кількість вхідних контактів перемички живлення
3
Кількість контактів перемички вихідного живлення
3
Кількість цифрових виходів
2
Контактний опір (макс.)
0.03 Ω
Контактний опір (тип.)
2.1 Ω
Напруга живлення (поле)
250 В змінного/постійного струму; через контакти силової перемички (живлення через пластинчастий контакт; передача (тільки з боку поля напруги живлення) через пружинний контакт)
Напруга живлення (системна)
5 В постійного струму; через контакти передачі даних
Підключення приводу
2 x (2-провідний, 3-провідний)
Проектування вихідної схеми
Твердотільні реле навантаження
Споживаний струм (системне живлення 5 В)
10 мА
Струмова навантажувальна здатність (контакти силової перемички)
10 A
Тип навантаження
Резистивні, індуктивні
Тип сигналу
Цифровий
Тип сигналу (напруга)
0 ... 250 VAC/DC
Час в'їзду (тип.)
4 мс
Час відсіву (макс.)
3 мс
Час відсіву (тип.)
0.1 мс
Час заїзду (макс.)
10 мс
Частота перемикання (макс.)
5 Гц; 24 В; 0,3 А; DF = 50
Частота перемикання (макс.) (2)
0,5 Гц; 230 В; 0,3 А; DF = 50 %.
Ширина вихідних даних (внутрішніх) макс.
2 Біт
Фізичні дані
Висота
100 мм
Глибина
69,8 мм
Глибина від верхнього краю DIN-рейки
62,6 мм
Ширина
12 мм
