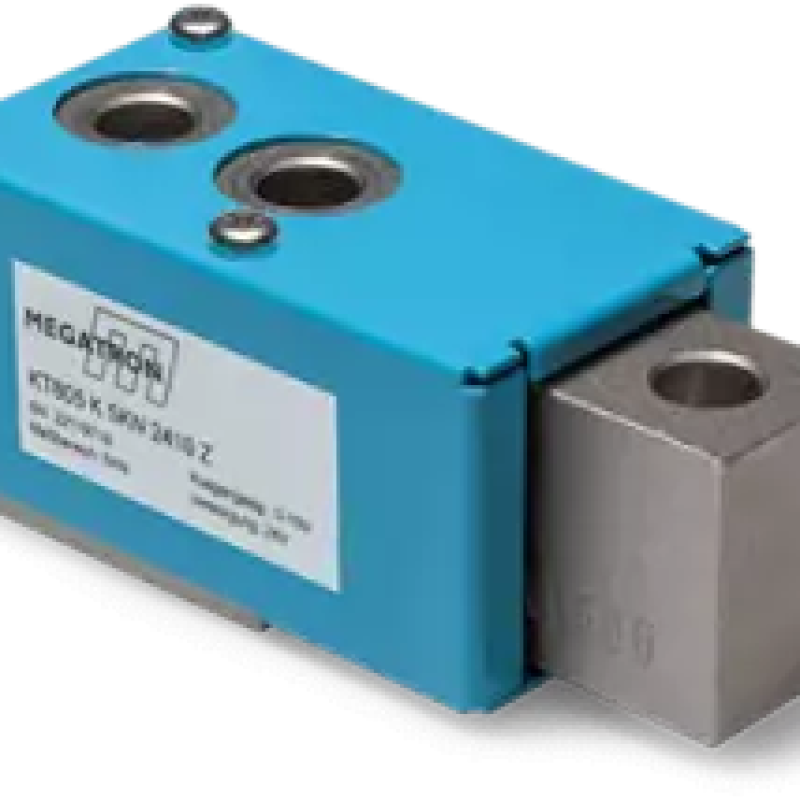

Датчик сили балочного типу KT805

Опис Датчик сили балочного типу KT805

Компактний датчик сили з вбудованим аналоговим підсилювачем і сталевим вимірювальним корпусом для діапазонів вимірювання до 5 кН

• Компактна зсувна балка з вбудованим аналоговим підсилювачем
• Виходи 0...10 В, -10...+10 В, 4...20 мА
• Швидкий час відгуку (< 1 мс)
• Передача зусилля через різьбу M8
• Тензометричний повний міст

Перетворювачі сили KT805 з аналоговим виходом характеризуються компактною конструкцією (78x34x36 мм). Вбудований підсилювач забезпечує вихідні сигнали 0...10 В, -10... +10 В, 4...20 мА для напруги, тиску або обох. З частотою відсічення 1,6 кГц (час відгуку 650 мкс) електроніка дозволяє вимірювати зусилля в системах з швидкими виробничими циклами. Сила прикладається через різьбу M8 для діапазонів вимірювання до 5 кН. Сталевий вимірювальний корпус працює за принципом подвійної згинальної балки. Монтаж за допомогою двох гвинтів простий і підходить для будь-якої плоскої, стійкої поверхні. Принцип повного моста Wheatstone використовується в датчиках сили цього типу протягом десятиліть і забезпечує тривалий термін служби.
