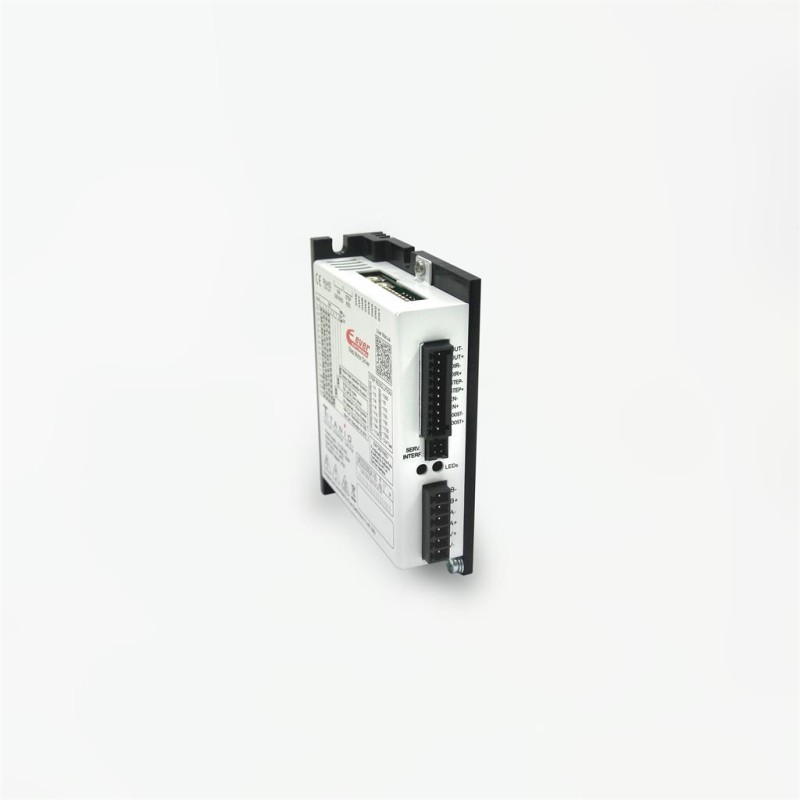

Драйвер LW3D2030N2A1-00

Опис Драйвер LW3D2030N2A1-00

Напруга живлення	12 [Вcc] ÷ 36 [Вcc]
Вихідний струм	0,10 [А/ф. середньоквадратичне значення] ÷ 3,00 [А/ф. середньоквадратичне значення] 0,14 [А/ф. пік] ÷ 4,20 [А/ф. пік]
Режим керування	Таксіатор & Напрямок
Силовий каскад	Біполярний переривник мосту H на 40 кГц.
Монтаж	Настінний монтаж
Цифрові входи	4 оптоізольовані 5 - 24 В пост. струму.
Цифрові виходи	1 цифровий вихід 24 В пост. струму - 100 мА для моніторингу стану
Розмикання або замикання петлі	Розмикання петлі
Роздільна здатність кроку	Емуляція з повного підвищення (200 pps - 1.8°) до 1/256 та з кроком від 1/5 до 1/250.
Захисні засоби	Перенапруга/низька напруга, перевантаження по струму, перегрів, коротке замикання фаза/фаза та фаза/земля
Моніторинг стану	3 світлодіоди з підсвічуванням (зелений та червоний/жовтий)
Робоча температура	0 [°C]÷ 40 [°C]
Температура зберігання	0 [°C] ÷ 55 [°C]
Вологість	5 [%] ÷ 85 [%]
Клас захисту	IP20
Розміри В x Д x Ш	95,0 [мм] x 26,0 [мм] x 73,0 [мм]
Вага	0,20 [кг]

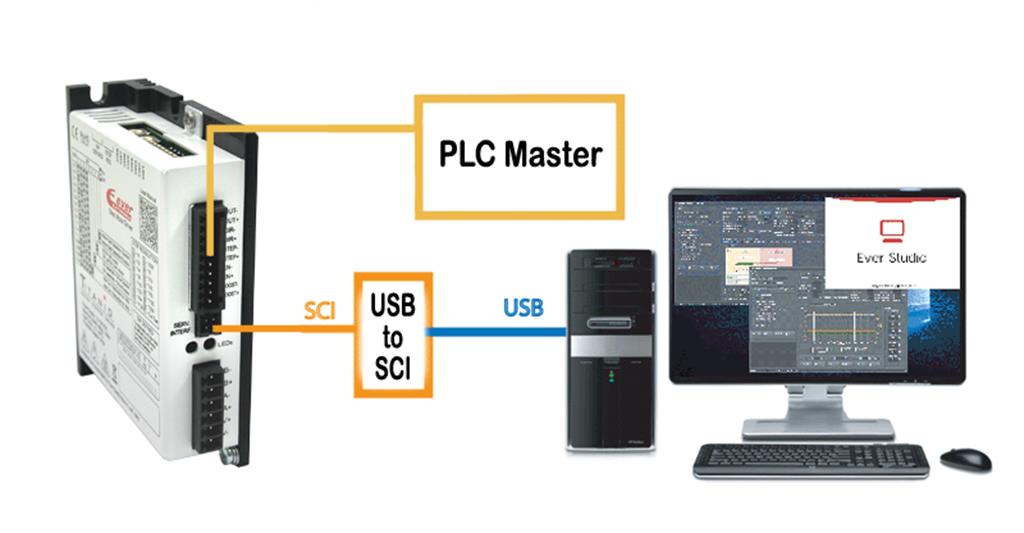

Налаштування та підключення програмного забезпечення	Інтерфейс SCI для конфігурації та налагодження в режимі реального часу.

Функції

● Налаштування поточного значення за допомогою DIP-перемикачів

● Вибір кроку кут за допомогою рото-перемикачів. Для забезпечення сумісності з традиційними драйверами, крокові кути емулюються програмно, струм завжди синусоїдальний.

● Можливість вибору функцій користувача:

1 - Режим керування кроком/напрямком або тактовою частотою вгору/вниз.

2 - Увімкнення керування вхідними сигналами (контроль безпеки). 3 - Автоматичне зниження струму на 30% або 70% (при нерухомому двигуні).

4 – увімкнення функції «Тест годинника», корисної під час встановлення драйвера, яка показує правильну наявність тактового сигналу за допомогою миготіння світлодіода стану.

Основні характеристики

● Вбудована діагностика

● Захист двигуна від короткого замикання, розімкнених фаз, перенапруги та перепадів температури

● Векторне керування: синусоїдальне регулювання з технологією «Else» підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи

● Плавні рухи

● Компактний розмір

● Безшумне обертання

● Надійність

● Низький рівень електромагнітних випромінювань

● Програмне демпфування резонансу

● Автоматичне налаштування параметрів керування двигуном

● Високоефективне регулювання струму

● Зниження температури двигуна

● Цифрові входи від 5 до 24 В постійного струму

● Швидке та просте встановлення

КОМПЛЕКТ РОЗ'ЄМІВ

Код	Опис
---	Комплект роз'ємів у комплекті

КОМПЛЕКТ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ КОНФІГУРАЦІЇ

Код	Опис
LW3_SERV00-SL	Комплект програмного забезпечення для конфігурації приводу з Ever Studio + 200 см сервісний послідовний кабель та послідовний/USB перетворювач

LW3 – це нова лінійка векторних приводів, що належать до сімейства Titanio, що характеризується інноваційною продуктивністю. Побудовані з використанням нової технології «Else - Error Less Servo Efficient» з точним керуванням синусоїдальним струмом, ці приводи дозволяють керувати кроковими двигунами зі значним зниженням шуму, меншим нагріванням та надзвичайно плавними рухами. Підходять для керування двофазними гібридними кроковими двигунами, вони можуть бути з'єднані переважно з серіями двигунів від 0,8 дюйма до 3,4 дюйма.Повністю цифрові та виготовлені за технологією Arm, приводи LW3 пропонують виняткову надійність у поєднанні з механічною компактністю та конкурентною ціною.Вони можуть використовуватися в багатьох типах машин, де вже є контролер для генерації цифрового годинника та... сигнали напрямку, такі як X-Y-столи, етикетувальні машини, лазерні різаки, пристрої для захвату, гравірувальні столи тощо, і вони рекомендуються для всіх застосувань, де потрібна не лише універсальність, точність і швидкість, але й плавні та безшумні рухи, як-от у медичній галузі.

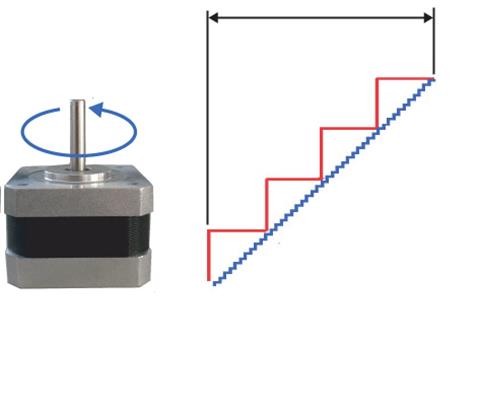

Функціональні можливості

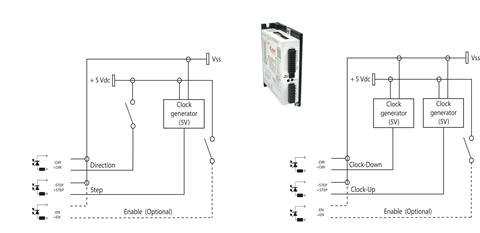

Підключення/Керування

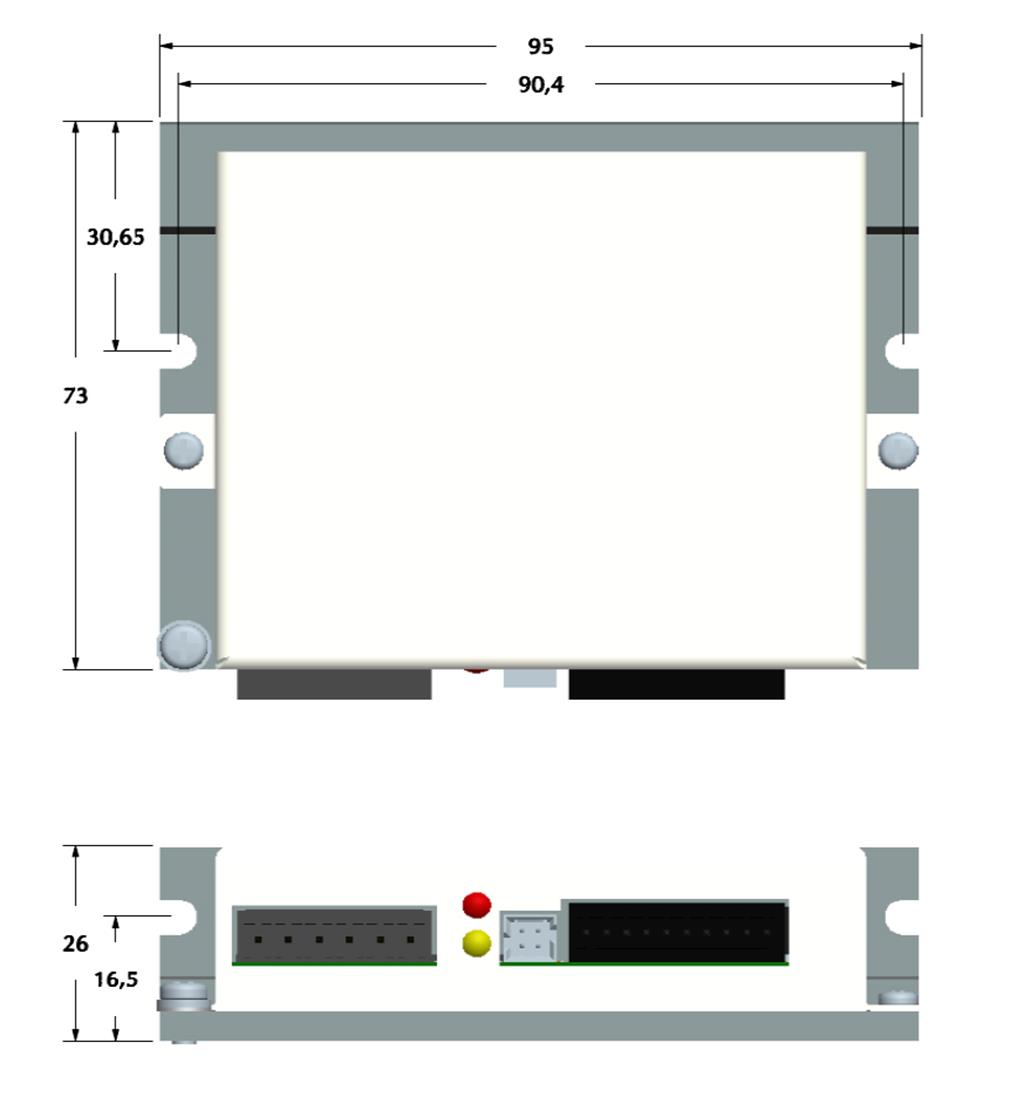

Механічне креслення

Технічний паспорт — PDF
