New
Під замовлення
Дата надходження: 09.07.2026
Артикул: SW4A3070N241-01-S0201
Виробник: Ever Motion Solutions
0.00 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

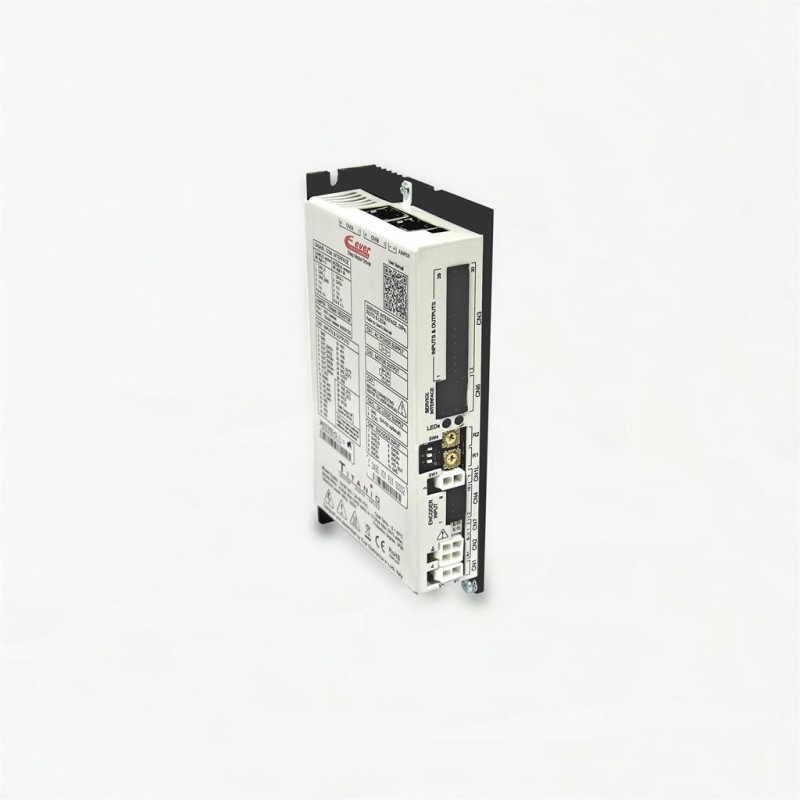

Опис Драйвер SW4A3070N241-01-S0201
| Напруга живлення | 18 [В змінного струму] ÷ 56 [В змінного струму] |
| Живлення з розділеною логікою | 24 [В змінного струму] ÷ 80 [В змінного струму] |
| Вихідний струм | 0,0 [А/ф. середньоквадратичне значення] ÷ 7,1 [А/ф. середньоквадратичне значення] 0,0 [А/ф. пік] ÷ 10,0 [А/ф. пік] |
| Керування режим | Годинник & Напрямок |
| Інтерфейс зворотного зв'язку | Інтерфейс енкодера: неізольований вхід інкрементального енкодера, диференціальний 5 В (RS422) або неізольований вихід енкодера 5 В (TTL/CMOS), диференціальний 5 В (RS422) |
| Монтаж | Настінний монтаж |
| Цифрові входи | 4 оптоізольовані цифрові входи 2-24 В пост. струму NPN, PNP або лінійний драйвер 2 МГц |
| Цифрові виходи | 2 оптоізольовані цифрові виходи PNP, 24 В пост. струму - 100 мА |
| Відкрити або Закрити петля | Розімкнутий або замкнутий контур |
| Роздільна здатність кроку | Технологія безступінчастого керування (65536 положень на оберт) |
| Захисні засоби | Перевищена/низька напруга, перевантаження по струму, перевищення температури, коротке замикання фаза/фаза та коротке замикання фаза/земля |
| Робоча температура | 0 [°C]÷ 40 [°C] |
| Температура зберігання | -25 [°C] ÷ +55 [°C] |
| Вологість | 5 [%] ÷ 85 [%] |
| Клас захисту | IP20 |
| Розміри В x Д x Ш | 148,8 [мм] x 82,0 [мм] x 30,0 [мм] |
| Вага | 0,45 [кг] |
| Налаштування та підключення програмного забезпечення | Інтерфейс SCI для конфігурації та налагодження в режимі реального часу |
Функції
Режим керування з цифровими входами: тактова частота, напрямок та увімкнення
• Замкнутий контур крутного моменту, швидкості та положення через енкодер підключення
• Конфігурація приводу за допомогою сервісного інтерфейсу SCI.
Основні характеристики
● Тактовий сигнал & Режими керування напрямком за допомогою цифрових входів
● Оснащений розширеними функціями безпеки:√ інтегрована діагностика√ роздільне джерело живлення для логіки та живлення √ моніторинг та обробка несправностей
● Векторне керування: синусоїдальний фазний струм з технологією «інше» підтримує постійний крутний момент двигуна, забезпечуючи плавні та безшумні рухи.
● Замкнутий контур крутного моменту, положення та швидкості.
● Автоматичне налаштування параметрів керування двигуном
● Вбудований осцилограф
● Високоефективне налаштування струму
КОМПЛЕКТ РОЗ'ЄМІВ
| Код | Опис |
| SW4A3KIT-C4 | Комплект роз'ємів для кабелів |
КОМПЛЕКТ ПРОГРАМНОГО ЗАБЕЗПЕЧЕННЯ ДЛЯ КОНФІГУРАЦІЇ
| Код | Опис |
| SW4_SERV10-SL | Комплект програмного забезпечення для конфігурації накопичувача з Ever Studio + 200 см сервісний послідовний кабель та послідовний/USB-перетворювач |

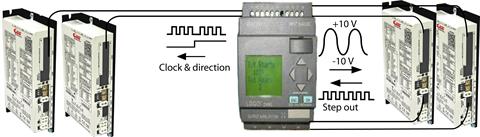

Функціональні можливості
Керування електроприводом за допомогою команд від ведучого контролера через цифрові входи у замкненому контурі.

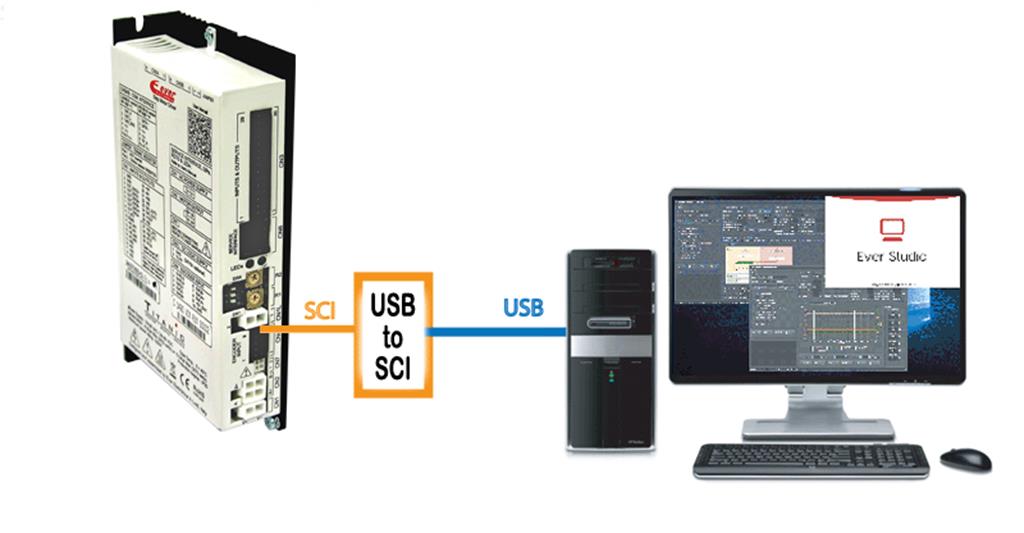

Підключення
Підключення для конфігурації параметрів здійснюється за допомогою сервісного послідовного інтерфейсу SCI та програмного інструменту Ever Studio, що дозволяє легко та швидко конфігурувати, налагоджувати та контролювати кожну систему в реальному часі.

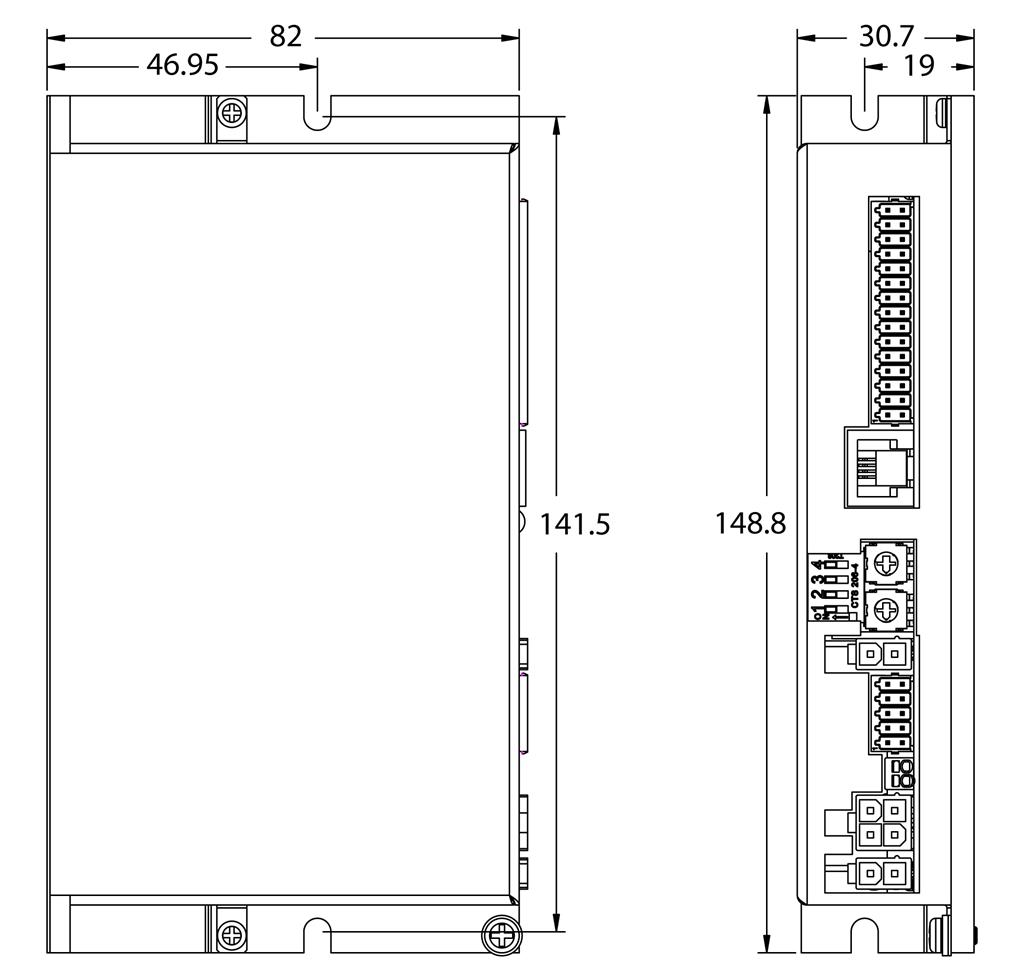

Механічне креслення
Розміри в мм
Основні характеристики Драйвер SW4A3070N241-01-S0201
Електричні характеристики
Напруга живлення
18 [кВ] ÷ 56 [кВ]
Вихідний струм
0,0 [A/ф rms] ÷ 7,1 [A/ф rms] 0,0 [A/ф peak] ÷ 10,0 [A/ф peak]
Режим керування
Годинник і напрямок
Цифрові входи
4 оптоізольовані цифрові входи 2-24 В постійного струму NPN, PNP або лінійний драйвер 2 МГц
Розімкнутий або замкнений цикл
Відкритий цикл або Закритий цикл
Роздільна здатність кроку
Технологія безступінчастого керування (65536 позицій на оборот)
Налаштування програмного забезпечення та підключення
Сервісний інтерфейс SCI для конфігурації та налагодження в режимі реального часу
Цифрові виходи
2 оптоізольовані цифрові виходи PNP, 24 В постійного струму - 100 мА
Інтерфейс зворотного зв'язку
Інтерфейс енкодера: інкрементний енкодер з неізольованим входом 5В диференціальний (RS422) або 5В односторонній (TTL/CMOS) енкодер з неізольованим виходом 5В диференціальний (RS422)
Роздільне логічне джерело живлення
24 [Vcc] ÷ 80 [Vcc]
Механічні характеристики
Монтаж
Настінне кріплення
Розміри В х Д х Ш
148,8 [мм] x 82,0 [мм] x 30,0 [мм]
Вага
0,45 [кг]
Захист
Заходи безпеки
Перенапруга/недостатня напруга, надмірний струм, перегрів, замикання фаза/фаза і замикання фаза/земля
Вологість
5 [%] ÷ 85 [%]
Клас захисту
IP20
Температура
Робоча температура
0 [°C]÷ 40 [°C]
Температура зберігання
-25 [°C] ÷ +55 [°C]
