Комплект енкодера ETx25K

Опис Комплект енкодера ETx25K

Комплектний енкодер з фланцевим кріпленням у компактному виконанні (глибина корпусу 8 мм) в одно- або багатообертовому варіанті та з багатьма варіантами електроніки

• Один або програмований одно-/багатооборотний енкодер
• Цифрова обробка сигналу
• Аналоговий, інкрементний або SPI-інтерфейс
• Дуже мала глибина корпусу (8 мм)
• Розроблено та виготовлено в Німеччині

Енкодери з набору ETx25K використовують вал додатка для надійного вимірювання кута: як однооборотні (360°) з аналоговим, ШІМ, інкрементним або SPI-виходом або як багатооборотні (до 72 000°) з аналоговим виходом.

Енкодери ETx25K є частиною сімейства ETx25. Спільними рисами цих енкодерів є безконтактне вимірювання кута, висока надійність, тривалий термін служби і незалежна лінійність до ±0,3% для однооборотних і ±0,05% при 3600° для багатооборотних варіантів. Останні можуть бути запрограмовані замовником на місці.

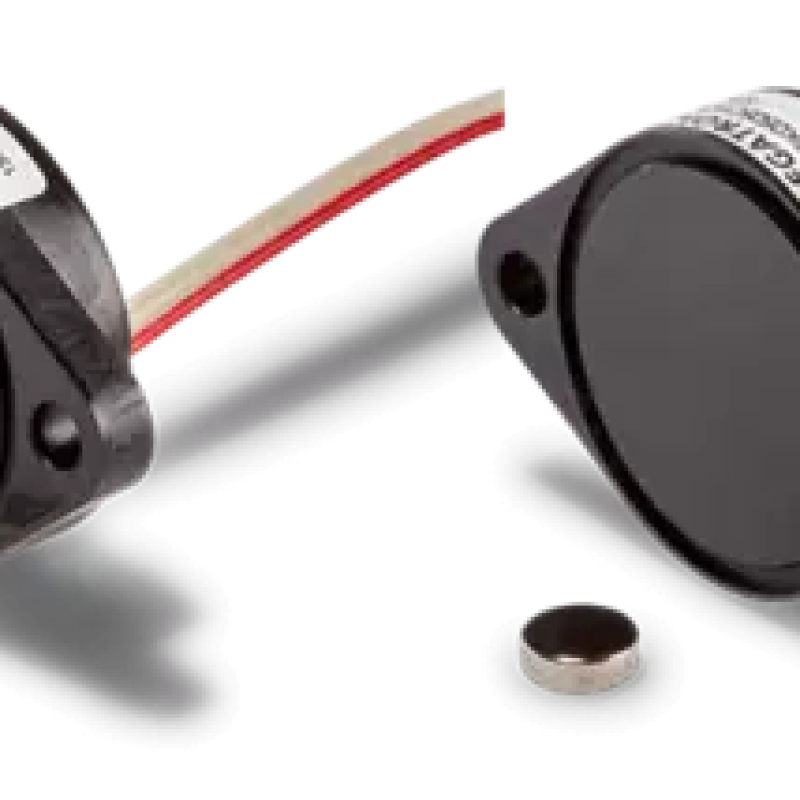

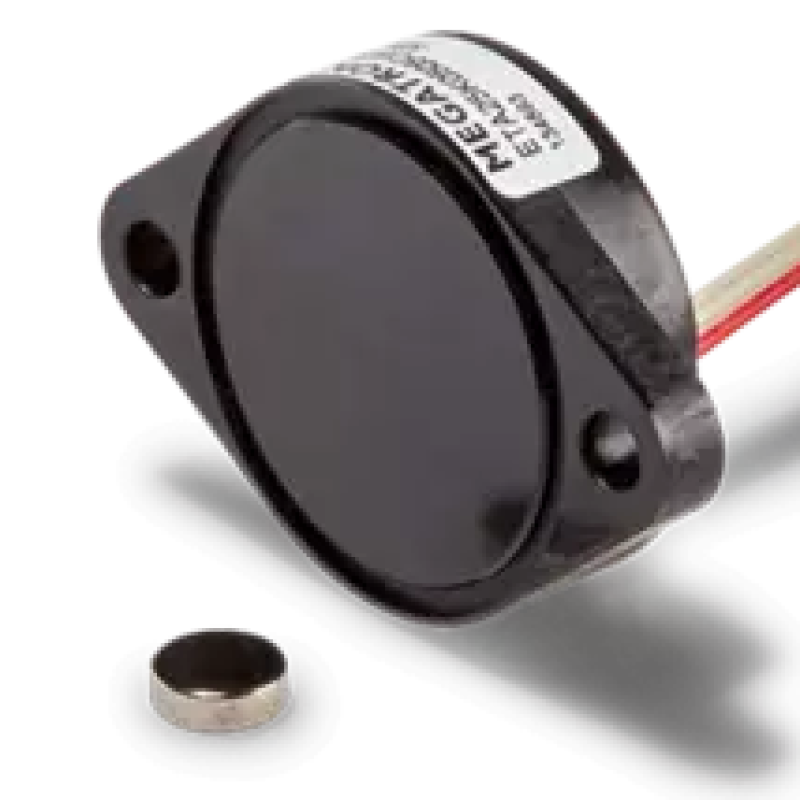

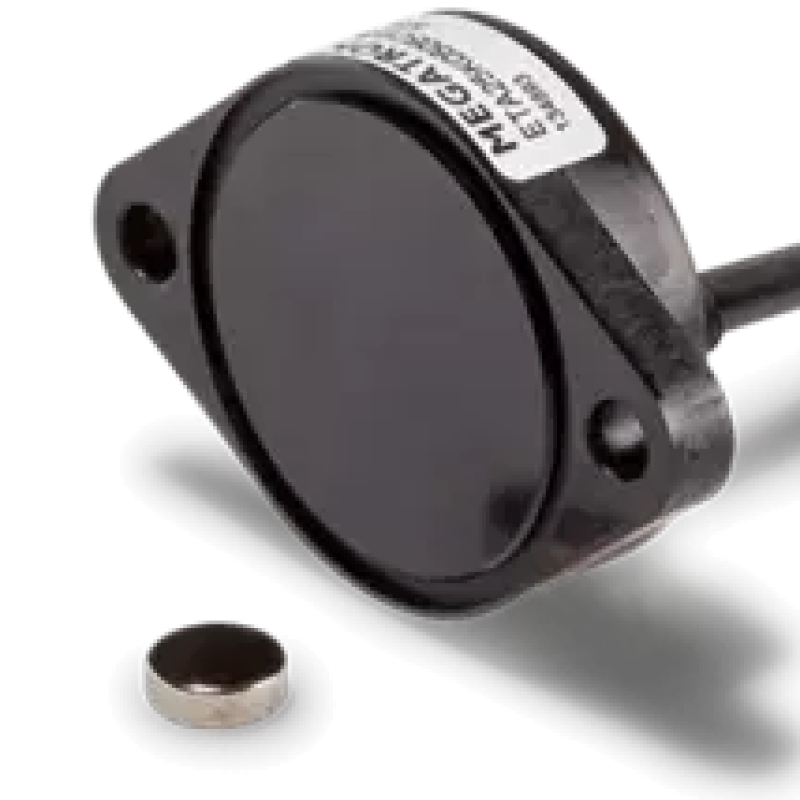

Компактний фланцевий корпус ETx25K (Ø25 мм з глибиною корпусу всього 8 мм) з класом захисту IP67 фіксується в застосуванні за допомогою двох гвинтів M3 (не входять до комплекту поставки). Магніт (входить до комплекту постачання) розміщується в установці навпроти передньої частини корпусу ETx25K. Між магнітом і корпусом датчика немає механічного з'єднання, тому датчик можна розміщувати подалі від вібрації і теплового впливу. На передній частині корпусу ETx25K є круглий паз для додаткового ущільнювального кільця. Воно використовується для захисту від потрапляння рідини та пилу всередину користувацького пристрою. Ущільнювальне кільце (поставляється з опцією D) вставляється між монтажною пластиною і датчиком. Варіанти електричного підключення, такі як круглий або стрічковий кабель, доповнюють профіль. Доступна наступна електроніка:

Аналоговий однооборотний абсолютний енкодер ETA25K (резервна версія ETA25KX):
Подає абсолютний аналоговий сигнал з роздільною здатністю 12 біт. Гальванічно ізольована і надлишкова електроніка доступна для критично важливих застосувань (див. технічний паспорт серії ETA25KX).

ETA25KPM - програмований аналоговий багатооборотний або однооборотний абсолютний енкодер:
Програмований енкодер для кутів повороту до 72000° (200 обертів), може також використовуватися як програмований однооборотний енкодер. Роздільна здатність 12 біт з виходом струму або напруги. Сигнал може бути запрограмований в польових умовах.

ETI25K інкрементний однооборотний енкодер:
До 1024 ppr і TTL, вихідні сигнали push-pull або з відкритим колектором

ETS25K послідовний однооборотний енкодер:
Цифрові сигнали з роздільною здатністю 14 біт з інтерфейсом SPI, доступні з резервуванням (серія ETS25KX).

ETP25K ШІМ однооборотний енкодер:
З ШІМ виходом

ETA25KPM - це програмований енкодер. Електрично ефективний кут повороту в 10 обертів (3600°, CW) попередньо встановлений на заводі. Якщо вам потрібен певний діапазон вимірювання кута для вашого застосування (до 72 000°, CW/CCW), у вас є можливість запрограмувати електричний ефективний кут повороту і відчуття повороту у нас або виконати налаштування самостійно на місці. В останньому випадку ми рекомендуємо наш блок програмування "PRO". З його допомогою можна виконати налаштування для кожного, а отже, і для будь-якої кількості енкодерів. Звичайно, ви можете адаптувати енкодер до застосування за допомогою (власної) зовнішньої схеми, яку ми описуємо в інструкції з програмування.

Широкий вибір електронних варіантів для різних джерел живлення, а також велика кількість електричних інтерфейсів для виведення виміряних значень дозволяють оптимально інтегрувати енкодери ETx25K в застосування. Крім того, енкодери можуть бути виготовлені за індивідуальним замовленням. Але вже на основі матриць замовлень в технічному паспорті можна реалізувати сотні можливих комбінацій в найкоротші терміни. Популярні опції включають

• зміну напрямку обертання з CW (за годинниковою стрілкою) на CCW (проти годинникової стрілки),
• визначені користувачем кути повороту
• ущільнювальне кільце для ущільнення між корпусом і монтажною поверхнею
