Під замовлення
Дата надходження: 25.07.2026
Артикул: MT17HE19020H401
Виробник: Ever Motion Solutions
11837.57 грн.
Оплата
Доставка
Адреси найближчих відділень дивитися на карті
від
150.00 грн.
Самовивіз (м.Київ)
Безкоштовно

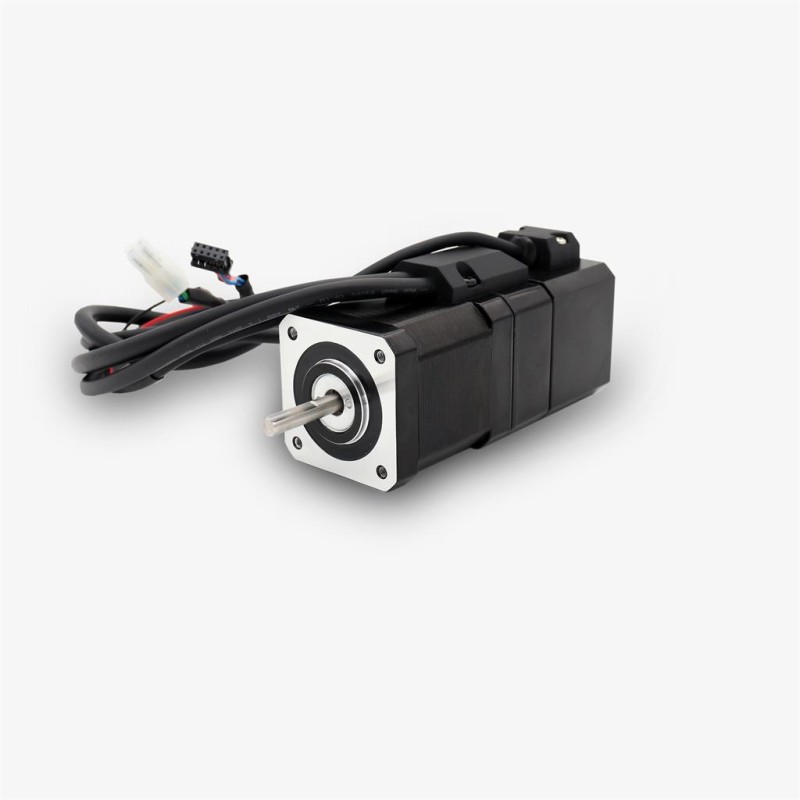

Опис Кроковий двигун MT17HE19020H401
| Фланець | NEMA 17 - квадрат 42 мм |
| Біполярний крутний момент | 770 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Номінальна напруга | 2,70 [Вольт] |
| Номінальний струм | 2.00 [А/ф] |
| Вал | Подвійний вал з встановленим енкодером та гальмом |
| Фазний опір | 1,35 [Ом] ± 10 [%] |
| Фазна індуктивність | 2,80 [мГн] ± 20 [%] |
| Інерція ротора | 77 [г·см²] |
| Кількість проводів | 4 дроти для двополярного з'єднання |
| Вихідні дроти | Вихідні підвідні дроти |
| Температура навколишнього середовища | -20 [°C] ~ +50 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 48,1 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130° |
| Клас захисту | IP50 |
| Макс. Радіальне навантаження на вал | 21 [Н] |
| Макс. осьове навантаження на вал | 10 [Н] |
| Розміри В x Д x Ш | 42,0 [мм] x 42,0 [мм] x 100,6 [мм] |
| Вага | 0,39 [кг.] |
Зворотний зв'язок
| Зворотний зв'язок | Інкрементальний енкодер |
| Роздільна здатність енкодера | 1000 [пікс. на хвилину] |
| Живлення енкодера напруга | 5.0 [Vcc] ~ 5.0 [Vcc] ± 10 [%] |
| Тип виходів енкодера | Лінійний драйвер |
Сертифікації
| Сертифікації | CE, RoHS, REACH |
Гальмо
| Потужність | 6.5 [Вт] |
| Напруга живлення | 24 [В пост. струму] |
| Гальмівний момент | 0,5 [Нм] |

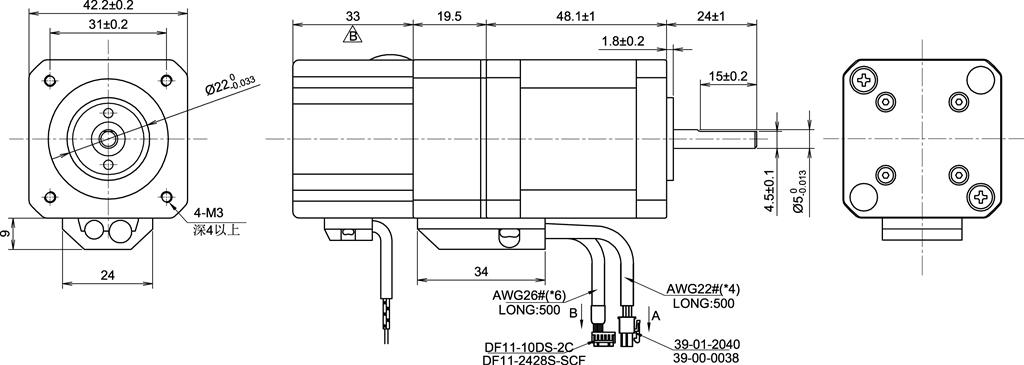

Механічне креслення
Розмірність imm

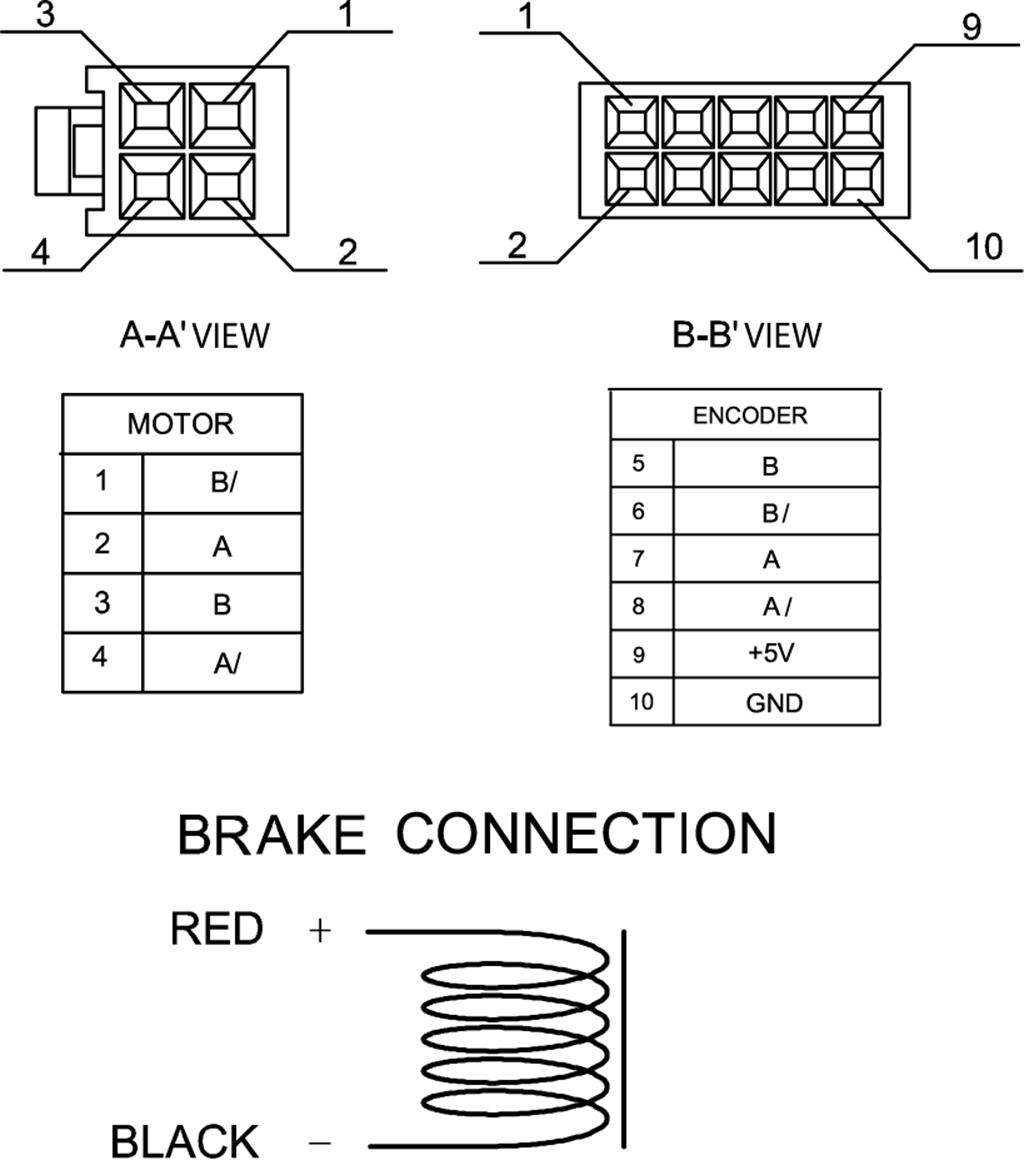

Схема підключення
Основні характеристики Кроковий двигун MT17HE19020H401
Електричні характеристики
Напруга живлення
24 [Vdc] (постійний струм)
Номінальна напруга
2.70 [Вольт].
Номінальний струм
2.00 [А/ф].
Опір фази
1,35 [Ом] ± 10 [%].
Індуктивність фази
2.80 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°.
Зворотній зв'язок
інкрементний енкодер
Роздільна здатність енкодера
1000 [ppr] [ppr] [ppr] [ppr] [ppr] [ppr] [ppr
Напруга живлення енкодера
5.0 [Vcc] ~ 5.0 [Vcc] ± 10 [%]
Тип виходів енкодера
Лінійний водій
Механічні характеристики
Розміри В х Д х Ш
42,0 [мм] x 42,0 [мм] x 100,6 [мм]
Вага
0,39 [кг].
Фланець
NEMA 17 - 42 мм квадрат
Біполярний момент утримання
770 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал з датчиком і гальмом
Інерційність ротора
77 [г.см²] [г.куб.м].
Кількість проводів
4 дроти для біполярного підключення
Вихідні дроти
Вихід підвідних проводів
Глибина
48.1 [мм]
Максимальне радіальне навантаження на вал
21 [N]
Максимальне осьове навантаження на вал
10 [N]
Сила
6.5 [W]
Гальмівний момент
0,5 [Нм] [Нм].
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP50
Температура
Температура навколишнього середовища
-20 [°C] ~ +50 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
