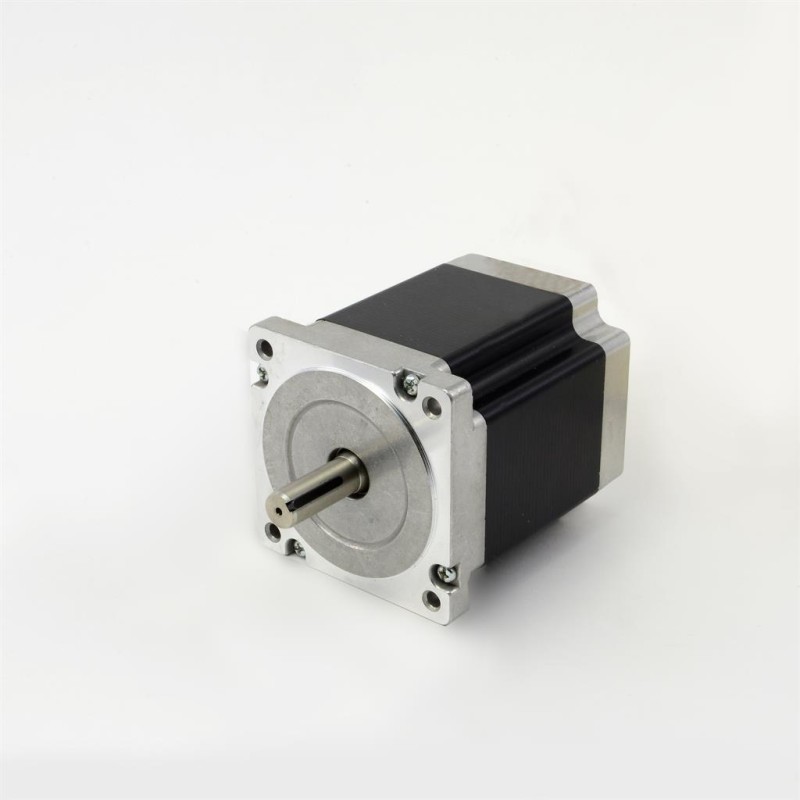

Опис Кроковий двигун MTEN-0120
| Фланець | NEMA 34 - квадрат 86 мм |
| Біполярний крутний момент утримання | 4800 [Нсм] хв. |
| Кут кроку | 1,8 [°] ± 5 [%] |
| Кроків на оберт | 200 |
| Номінальний напруга | 1,92 [Вольт] |
| Номінальний струм | 6.00 [А/ф] |
| Вал | Подвійний вал з встановленим енкодером |
| Фазний опір | 0,32 [Ом] ± 10 [%] |
| Фазна індуктивність | 1,50 [мГн] ± 20 [%] |
| Інерція ротора | 1400 [г.см²] |
| Кількість проводів | 8 проводів для двополюсного паралельного або двополюсного послідовного з'єднання |
| Вихід проводів | Вихід підвідних проводів |
| Температура навколишнього середовища | -20 [°C] ~ +40 [°C] |
| Підвищення температури | 80 [K] |
| Вологість | 15 [%] ~ 90 [%] |
| Глибина | 86,0 [мм] |
| Опір ізоляції | 100 [МОм] мін. |
| Електрична міцність | 500 [VAC 1 хвилина] |
| Клас ізоляції | Клас B, 130°C |
| Клас захисту | IP65 (задній фланець не входить до комплекту) |
| Макс. Радіальне навантаження на вал | 220 [Н] |
| Макс. осьове навантаження на вал | 60 [Н] |
| Розміри В x Д x Ш | 86,0 [мм] x 86,0 [мм] x 78,5 [мм] |
| Вага | 2,40 [кг.] |
Зворотний зв'язок
| Зворотний зв'язок | Інкрементальний енкодер |
| Роздільна здатність енкодера | 400 [пікс. на хвилину] |
| Живлення енкодера напруга | 10.00 [Vcc] ~ 30.00 [Vcc] ± 10 [%] |
| Тип виходів енкодера | Односторонній |
| Вихідний струм енкодера | <150 [мА] |
| Вихідна напруга енкодера | 24 [Вольт] - 24 [Вольт] |
| Сигнали зворотного зв'язку енкодера | A, B, Z |
| Фазування енкодера | 90° електричний кут між фазами A та B |
| Максимальна швидкість енкодера | 6000 [об/хв] |
| Клас захисту енкодера | IP30 |
| Матеріал енкодера | Метал |
| Вага енкодера | 80 [г] |
Сертифікати
| Сертифікати | CE, RoHS, REACH |

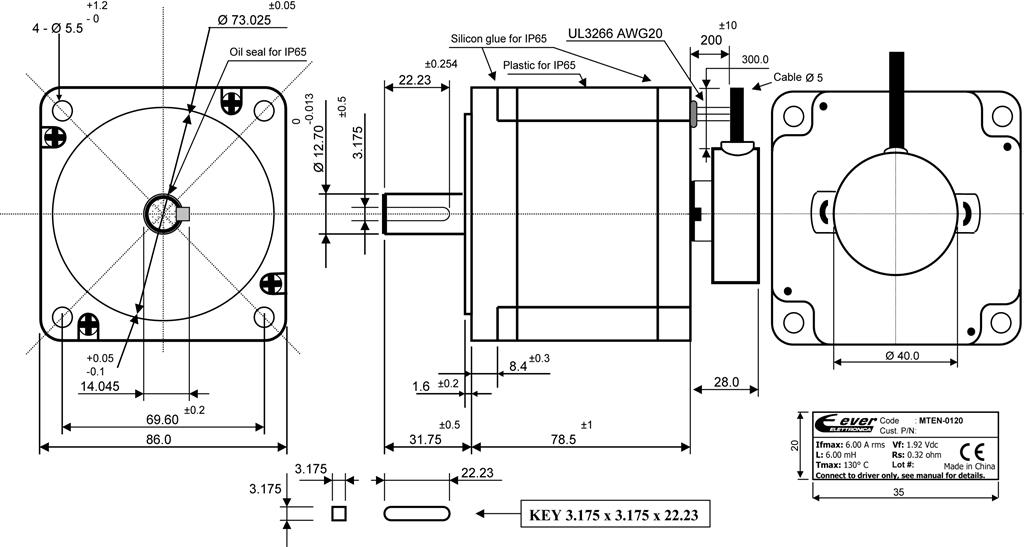

Механічне креслення
Розміри в мм

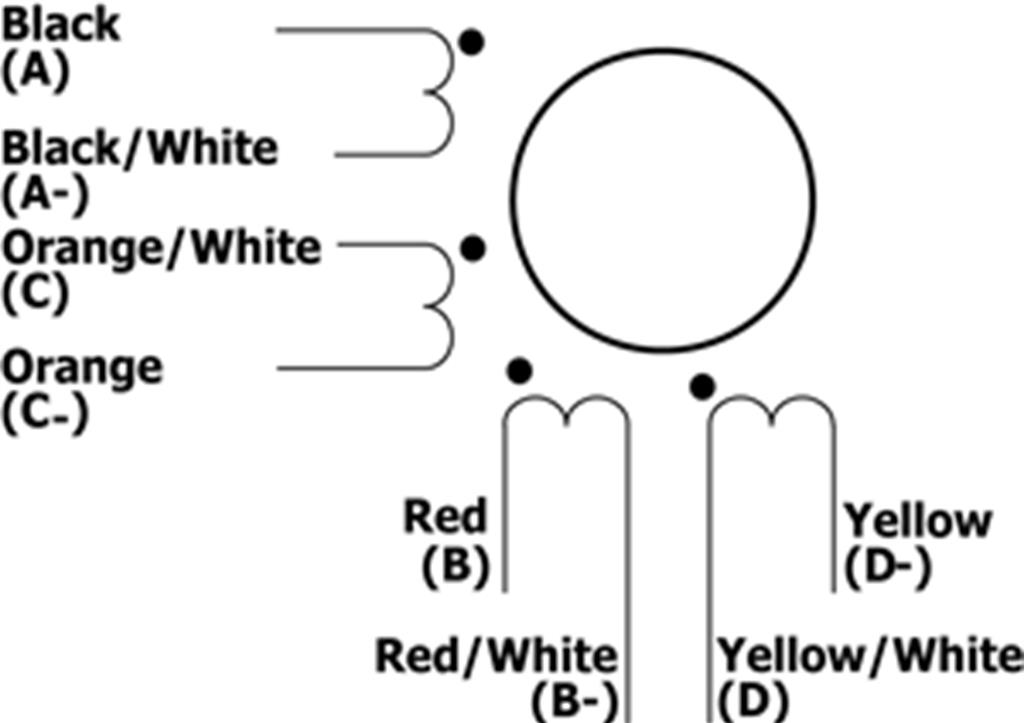

Схема підключення
Основні характеристики Кроковий двигун MTEN-0120
Електричні характеристики
Номінальна напруга
1.92 [Вольт].
Номінальний струм
6.00 [А/ф].
Опір фази
0,32 [Ом] ± 10 [%].
Індуктивність фази
1.50 [mH] ± 20 [%]
Опір ізоляції
100 [Мом] хв.
Діелектрична міцність
500 [В змінного струму 1 хвилина]
Клас ізоляції
Клас B, 130°C
Зворотній зв'язок
інкрементний енкодер
Роздільна здатність енкодера
400 [ppr] [ppr] [ppr] [ppr] [ppr] [ppr] [ppr
Напруга живлення енкодера
10.00 [Vcc] ~ 30.00 [Vcc] ± 10 [%]
Тип виходів енкодера
Односторонній
Сигнали зворотного зв'язку енкодера
A, B, Z
Максимальна швидкість енкодера
6000 [об/хв]
Вихідний струм енкодера
<150 [мА]
Вихідна напруга енкодера
24 [Вольт] - 24 [Вольт] - 24 [Вольт]
Фазування енкодера
90° електричний між фазами A і B
Механічні характеристики
Розміри В х Д х Ш
86,0 [мм] x 86,0 [мм] x 78,5 [мм]
Вага
2.40 [кг]
Фланець
NEMA 34 - 86 мм квадрат
Біполярний момент утримання
4800 [Нсм] хв.
Кут кроку
1.8 [°] ± 5 [%]
Вал
Подвійний вал зі встановленим датчиком
Інерційність ротора
1400 [г.см²]
Кількість проводів
8 проводів для біполярного паралельного або біполярного послідовного з'єднання
Вихідні дроти
Вихід підвідних проводів
Глибина
86.0 [мм]
Максимальне радіальне навантаження на вал
220 [N]
Максимальне осьове навантаження на вал
60 [N]
Кроки за один оберт
200
Матеріал датчика
Металік
Вага датчика
80 [g.]
Захист
Вологість
15 [%] ~ 90 [%]
Захист класу
IP65 (задній фланець не входить до комплекту)
Захист класу датчика
IP30
Температура
Температура навколишнього середовища
-20 [°C] ~ +40 [°C]
Підвищення температури
80 [K]
Сертифікати
Сертифікати
CE, RoHS, REACH
