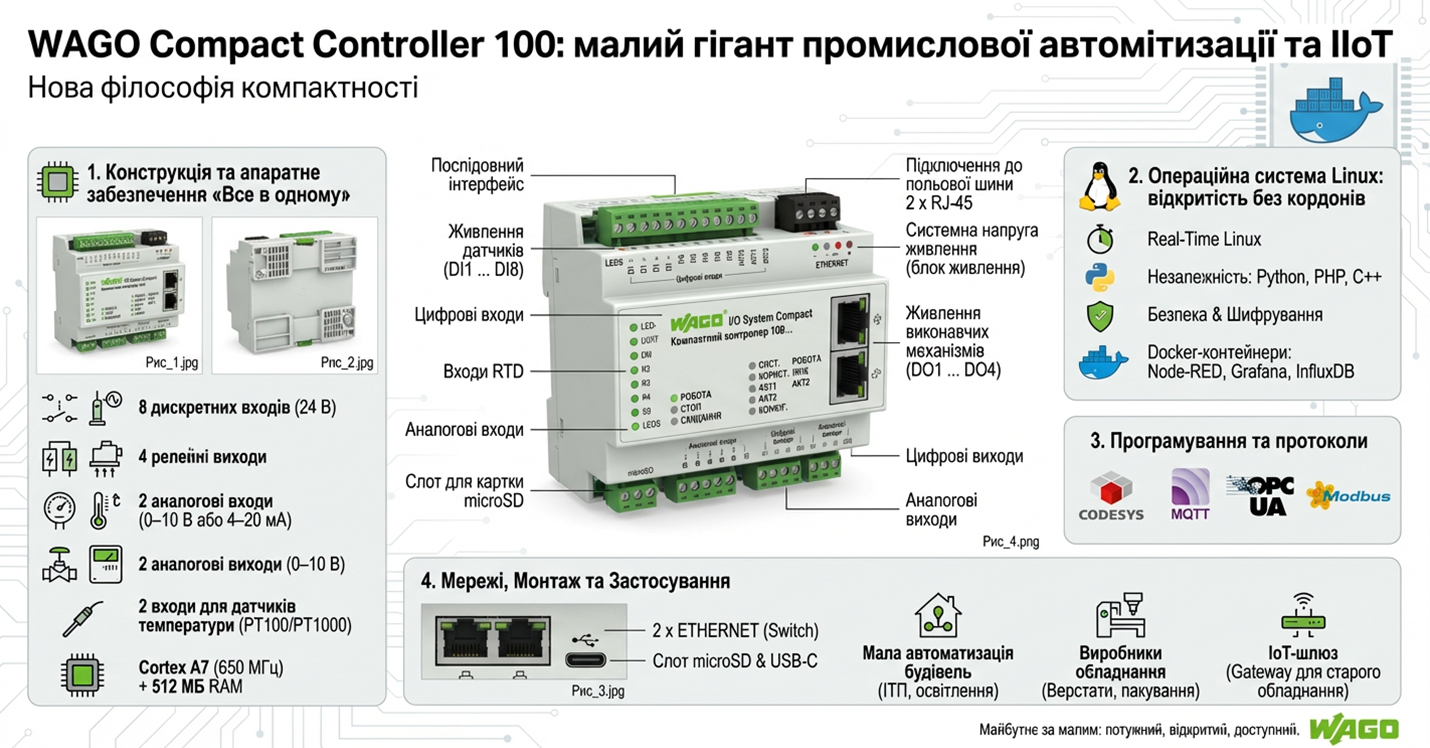

WAGO Compact Controller 100: малий гігант промислової автоматизації та ІIoT

Зміст:

Нова філософія компактності
Конструкція та апаратне забезпечення «Все в одному»
Операційна система Linux: відкритість без кордонів
Програмування та розробка
Мережеві інтерфейси та монтаж
Сценарії застосування
Порівняльна таблиця: чим CC100 відрізняється від PFC200?
Переваги та обмеження
Майбутнє за малим

Нова філософія компактності

У світі промислової автоматизації тривалий час панував поділ: великі модульні системи для складних завдань і прості реле для елементарних операцій. Проте стрімкий розвиток Індустрії 4.0 створив запит на пристрої «проміжної» ланки – компактні, недорогі, але з потужністю повноцінного промислового комп'ютера.

WAGO Compact Controller 100 (Series 751-9301) – це відповідь німецького інженерного генія на цей запит. Це повноцінний контролер з операційною системою Linux®, що працює в реальному часі, який попри свій малий розмір (формат автоматичного вимикача для монтажу на DIN-рейку), пропонує можливості, що раніше були доступні лише у флагманських моделях серії PFC200/300.

1. Конструкція та апаратне забезпечення «Все в одному»

Головна особливість CC100 – його моноблочна конструкція. На відміну від класичної модульної системи WAGO-I/O-SYSTEM 750, де кожен тип входу/виходу купується окремо, CC100 вже має на борту оптимальний набір каналів для більшості малих завдань.

Інтегровані входи та виходи (I/O):

Конфігурація розроблена так, щоб перекрити потреби невеликої насосної станції, вентиляційної установки або системи керування освітленням:

8 дискретних входів (24 В): для підключення кнопок, датчиків положення або сухих контактів;
4 релейні виходи: здатні комутувати навантаження, що робить його ідеальним для безпосереднього керування виконавчими механізмами без проміжних реле;
2 аналогові входи (0–10 В або 4–20 мА): для вимірювання тиску, температури чи рівня;
2 аналогові виходи (0–10 В): для керування частотними перетворювачами або клапанами;
2 входи для датчиків температури (PT100/PT1000): унікальна опція для такого малого контролера, що дозволяє економити на зовнішніх перетворювачах температури.

Обчислювальна потужність

Всередині працює сучасний двоядерний процесор Cortex A7 (650 МГц). Разом із 512 МБ оперативної пам'яті це перетворює CC100 на потужний обчислювальний вузол, здатний не лише виконувати логіку ПЛК, але й підтримувати роботу веб-сервера та складних комунікаційних протоколів одночасно.

2. Операційна система Linux: відкритість без кордонів

WAGO CC100 працює на базі Real-Time Linux. Це стратегічне рішення, яке виводить контролер за межі звичайного «автомата».

Переваги відкритої ОС:

Незалежність від виробника: не має обмежень лише за мовами програмування МЕК 61131-3. Досвідчені розробники можуть писати скрипти на Python, PHP, C++ або використовувати готові бібліотеки з Linux-спільноти.
Безпека: завдяки регулярним оновленням ядра Linux та підтримці сучасних методів шифрування, CC100 є одним із найзахищеніших пристроїв у своєму класі.
Docker-контейнери: можна запустити Docker безпосередньо на СС100. Це дозволяє розгорнути такі сервіси, як Node-RED, Grafana чи InfluxDB, перетворюючи ПЛК на справжній сервер Edge Computing (периферійних обчислень).

3. Програмування та розробка

Основним середовищем для розробки залишається WAGO e!COCKPIT або стандартний CODESYS V3.5. Це означає, що інженерам не потрібно вчити нову мову – всі навички роботи з PFC200 повністю застосовні до CC100.

Підтримка протоколів:

PFC100 підтримує майже всі сучасні IT та промислові протоколи:

MQTT: стандарт для передачі даних у хмарні сервіси (AWS, Azure, WAGO Cloud);
OPC UA: для безшовної інтеграції в SCADA та системи верхнього рівня;
Modbus TCP/UDP/RTU: для зв’язку з периферійними пристроями інших виробників;
HTTP(S): для створення кастомних веб-інтерфейсів.

Програмування та розробка PFC100

4. Мережеві інтерфейси та монтаж

Контролер оснащений двома портами Ethernet, які працюють як комутатор. Це дозволяє будувати мережі типу «ланцюжок» без використання додаткових мережевих комутаторів у шафі керування.

Контролер має слот для microSD, що дозволяє розширювати пам’ять для логування даних або зберігання великих веб-проєктів. Налаштування також можна здійснювати через зручний порт USB-C, що є сучасним стандартом для мобільних пристроїв та ноутбуків.

Мережеві інтерфейси та монтаж

5. Сценарії застосування

Мала автоматизація будівель

Завдяки вбудованим входам PT100, CC100 ідеально підходить для керування індивідуальними тепловими пунктами (ІТП). Він збирає дані з датчиків температури, керує насосами через реле і передає дані про споживання енергії в хмару через MQTT.

Виробники обладнання

Для виробників невеликих верстатів (наприклад, пакувальних машин), CC100 є економічно вигідним рішенням. Він займає мінімум місця, але забезпечує повний контроль та можливість віддаленої діагностики через VPN.

В. IoT-шлюз (Gateway)

Якщо на об'єкті вже встановлено старе обладнання з Modbus RTU, CC100 може виступати в ролі інтелектуального шлюзу. Він зчитує дані зі старих лічильників, обробляє їх за допомогою скриптів Python і відправляє у зручному JSON-форматі в аналітичну систему.

Сценарії застосуванняCompact Controller 100

6. Порівняльна таблиця: чим CC100 відрізняється від PFC200?

Параметр	Compact Controller 100	PFC200 (750-8212)
Форм-фактор	Моноблок (108 мм)	Модульний (залежить від шини)
Вбудовані I/O	18 каналів (AI/AO/DI/DO)	Відсутні (опціонально)
Процесор	650 MHz (Dual Core)	600 - 1000 MHz (Single/Dual)
Ціна	Значно нижча за комплект	Вища за рахунок гнучкості
Цільове призначення	Локальні малі задачі, IIoT	Великі розгалужені системи

7. Переваги та обмеження

Плюси:

ціна-якість: найдоступніший контролер від WAGO з підтримкою Linux та Docker;
компактність: вміщується в будь-яку електричну шафу разом з автоматами;
універсальність: наявність аналогових і температурних входів «з коробки».

Обмеження:

немає розширення шини: не можна приєднати до нього стандартні модулі серії 750 збоку, розширення можливе лише через мережеві протоколи (Modbus, EtherCAT тощо);
фіксована конфігурація: якщо потрібно 9 дискретних входів, доведеться купувати додатковий блок віддаленого I/O.

Майбутнє за малим

WAGO Compact Controller 100 – це пристрій, що руйнує стереотипи. Він доводить, що професійний промисловий контролер може бути недорогим, зручним у налаштуванні та відкритим до сучасних IT-технологій. Це ідеальний вибір для проектів, де бюджет обмежений, але вимоги до функціональності та кібербезпеки залишаються високими.

Завдяки підтримці Docker та широкому набору вбудованих портів, CC100 стає фундаментом для побудови гнучких, масштабованих систем автоматизації, які готові до викликів майбутнього.
